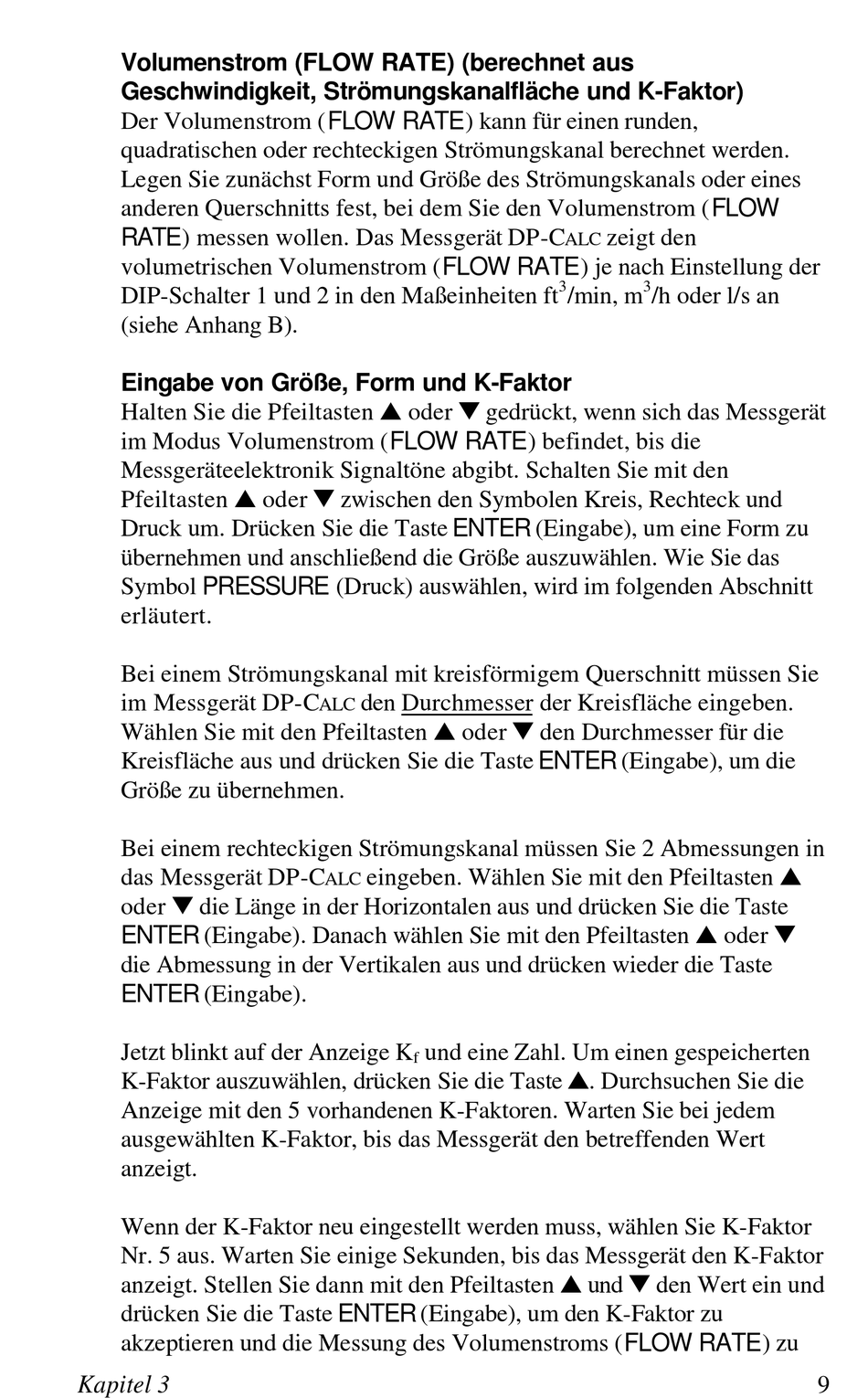

Volumenstrom (FLOW RATE) (berechnet aus

Geschwindigkeit, Strömungskanalfläche und K-Faktor)
Der Volumenstrom (FLOW RATE) kann für einen runden,
quadratischen oder rechteckigen Strömungskanal berechnet werden.
Legen Sie zunächst Form und Größe des Strömungskanals oder eines
anderen Querschnitts fest, bei dem Sie den Volumenstrom (FLOW
RATE) messen wollen. Das Messgerät DP-C
zeigt den
ALC
volumetrischen Volumenstrom (FLOW RATE) je nach Einstellung der
3 3
DIP-Schalter 1 und 2 in den Maßeinheiten ft /min, m /h oder l/s an
(siehe Anhang B).
Eingabe von Größe, Form und K-Faktor
Halten Sie die Pfeiltasten s oder t gedrückt, wenn sich das Messgerät
im Modus Volumenstrom (FLOW RATE) befindet, bis die
Messgeräteelektronik Signaltöne abgibt. Schalten Sie mit den
Pfeiltasten s oder t zwischen den Symbolen Kreis, Rechteck und
Druck um. Drücken Sie die Taste ENTER (Eingabe), um eine Form zu
übernehmen und anschließend die Größe auszuwählen. Wie Sie das
Symbol PRESSURE (Druck) auswählen, wird im folgenden Abschnitt
erläutert.
Bei einem Strömungskanal mit kreisförmigem Querschnitt müssen Sie
im Messgerät DP-C den Durchmesser der Kreisfläche eingeben.
ALC
Wählen Sie mit den Pfeiltasten s oder t den Durchmesser für die
Kreisfläche aus und drücken Sie die Taste ENTER (Eingabe), um die
Größe zu übernehmen.
Bei einem rechteckigen Strömungskanal müssen Sie 2 Abmessungen in
eingeben. Wählen Sie mit den Pfeiltasten s
das Messgerät DP-C
ALC
oder t die Länge in der Horizontalen aus und drücken Sie die Taste
ENTER (Eingabe). Danach wählen Sie mit den Pfeiltasten s oder t
die Abmessung in der Vertikalen aus und drücken wieder die Taste
ENTER (Eingabe).
Jetzt blinkt auf der Anzeige K und eine Zahl. Um einen gespeicherten
f
K-Faktor auszuwählen, drücken Sie die Taste s. Durchsuchen Sie die
Anzeige mit den 5 vorhandenen K-Faktoren. Warten Sie bei jedem
ausgewählten K-Faktor, bis das Messgerät den betreffenden Wert
anzeigt.
Wenn der K-Faktor neu eingestellt werden muss, wählen Sie K-Faktor
Nr. 5 aus. Warten Sie einige Sekunden, bis das Messgerät den K-Faktor
anzeigt. Stellen Sie dann mit den Pfeiltasten s und t den Wert ein und
drücken Sie die Taste ENTER (Eingabe), um den K-Faktor zu
akzeptieren und die Messung des Volumenstroms (FLOW RATE) zu
Kapitel 3 9
