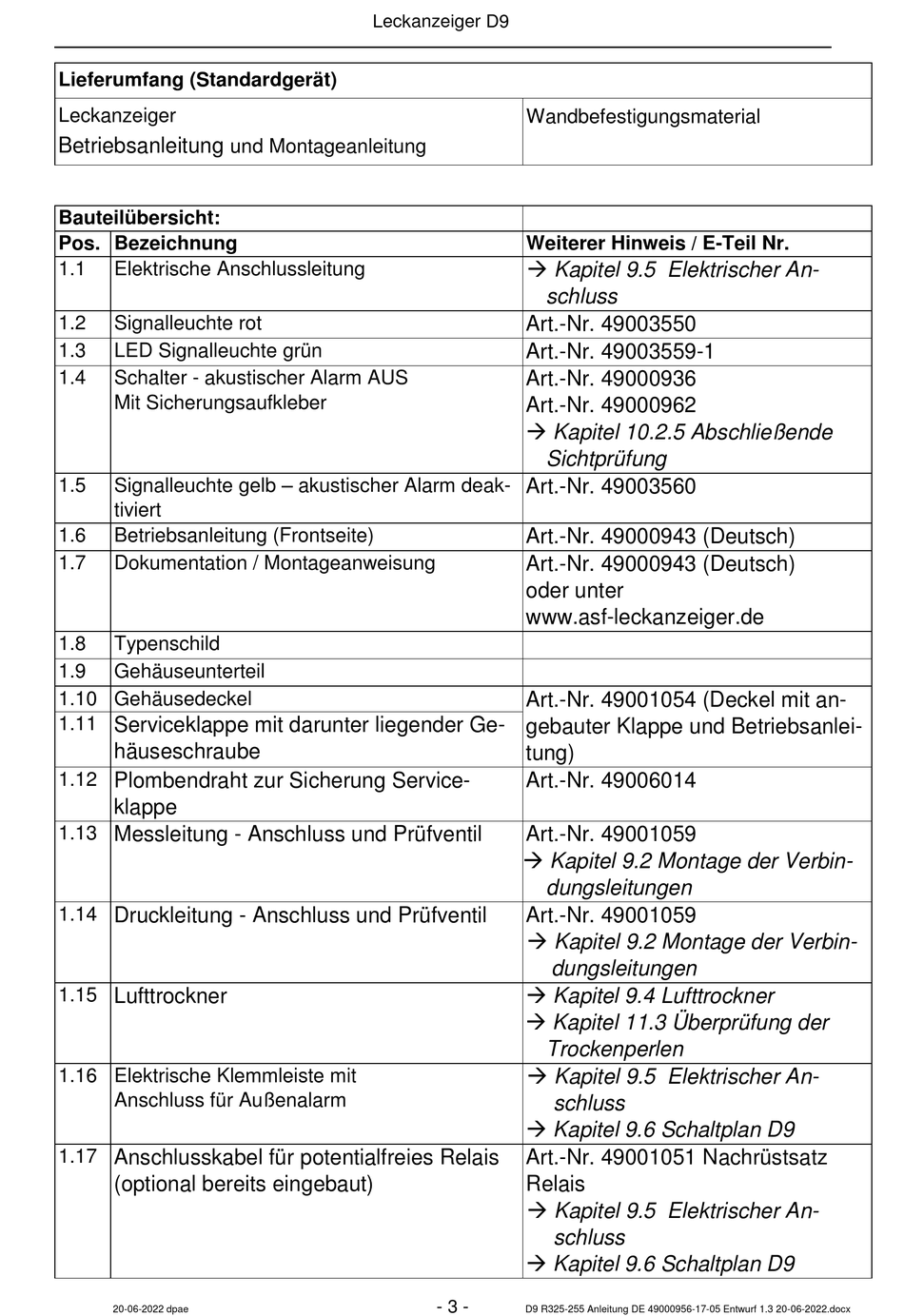

Thomas D9 R325 Betriebsanleitung-Montageanweisungen Seite 3

Lieferumfang (Standardgerät)
Leckanzeiger
Betriebsanleitung
Bauteilübersicht:
Pos. Bezeichnung
1.1 Elektrische Anschlussleitung
1.2 Signalleuchte rot
1.3 LED Signalleuchte grün
1.4 Schalter - akustischer Alarm AUS
Mit Sicherungsaufkleber
Signalleuchte gelb – akustischer Alarm deak-
1.5
tiviert
1.6 Betriebsanleitung (Frontseite)
1.7 Dokumentation / Montageanweisung
1.8 Typenschild
1.9 Gehäuseunterteil
1.10 Gehäusedeckel
1.11 Serviceklappe mit darunter liegender Ge-
häuseschraube
1.12 Plombendraht zur Sicherung Service-
klappe
1.13 Messleitung - Anschluss und Prüfventil
1.14 Druckleitung - Anschluss und Prüfventil
1.15
Lufttrockner
1.16 Elektrische Klemmleiste mit
Anschluss für Außenalarm
1.17
Anschlusskabel für potentialfreies Relais
(optional bereits eingebaut)
20-06-2022 dpae
Leckanzeiger D9
und Montageanleitung
Wandbefestigungsmaterial
Weiterer Hinweis / E-Teil Nr.
 Kapitel 9.5 Elektrischer An-
schluss
Art.-Nr. 49003550
Art.-Nr. 49003559-1
Art.-Nr. 49000936
Art.-Nr. 49000962
 Kapitel 10.2.5 Abschließende
Sichtprüfung
Art.-Nr. 49003560
Art.-Nr. 49000943 (Deutsch)
Art.-Nr. 49000943 (Deutsch)
oder unter
www.asf-leckanzeiger.de
Art.-Nr. 49001054 (Deckel mit an-
gebauter Klappe und Betriebsanlei-
tung)
Art.-Nr. 49006014
Art.-Nr. 49001059
 Kapitel 9.2 Montage der Verbin-
dungsleitungen
Art.-Nr. 49001059
 Kapitel 9.2 Montage der Verbin-
dungsleitungen
 Kapitel 9.4 Lufttrockner
 Kapitel 11.3 Überprüfung der
Trockenperlen
 Kapitel 9.5 Elektrischer An-
schluss
 Kapitel 9.6 Schaltplan D9
Art.-Nr. 49001051 Nachrüstsatz
Relais
 Kapitel 9.5 Elektrischer An-
schluss
 Kapitel 9.6 Schaltplan D9
- 3 -
