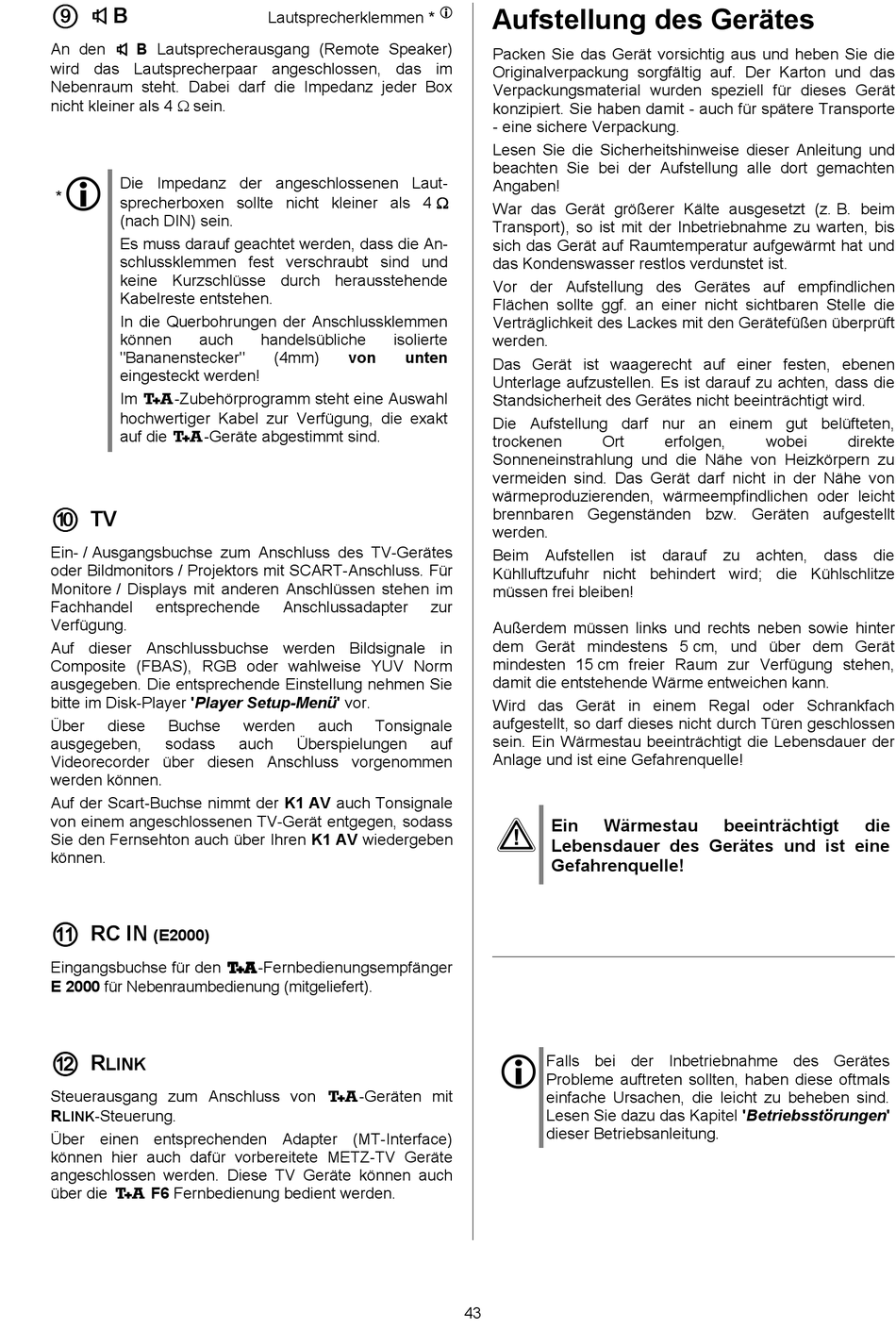

B
An den B Lautsprecherausgang (Remote Speaker)
wird das Lautsprecherpaar angeschlossen, das im
Nebenraum steht. Dabei darf die Impedanz jeder Box
nicht kleiner als 4 Ω sein.
Die Impedanz der angeschlossenen Laut-
*
sprecherboxen sollte nicht kleiner als 4 Ω Ω Ω Ω
(nach DIN) sein.
Es muss darauf geachtet werden, dass die An-
schlussklemmen fest verschraubt sind und
keine Kurzschlüsse durch herausstehende
Kabelreste entstehen.
In die Querbohrungen der Anschlussklemmen
können
auch
"Bananenstecker"
eingesteckt werden!
Im -Zubehörprogramm steht eine Auswahl
hochwertiger Kabel zur Verfügung, die exakt
auf die -Geräte abgestimmt sind.
TV
Ein- / Ausgangsbuchse zum Anschluss des TV-Gerätes
oder Bildmonitors / Projektors mit SCART-Anschluss. Für
Monitore / Displays mit anderen Anschlüssen stehen im
Fachhandel
entsprechende
Verfügung.
Auf dieser Anschlussbuchse werden Bildsignale in
Composite (FBAS), RGB oder wahlweise YUV Norm
ausgegeben. Die entsprechende Einstellung nehmen Sie
bitte im Disk-Player 'Player Setup-Menü' vor.
Über
diese
Buchse
ausgegeben,
sodass
Videorecorder über diesen Anschluss vorgenommen
werden können.
Auf der Scart-Buchse nimmt der K1 AV auch Tonsignale
von einem angeschlossenen TV-Gerät entgegen, sodass
Sie den Fernsehton auch über Ihren K1 AV wiedergeben
können.
RC IN
(E2000)
Eingangsbuchse für den
E 2000 für Nebenraumbedienung (mitgeliefert).
R
LINK
Steuerausgang zum Anschluss von -Geräten mit
R
-Steuerung.
LINK
Über einen entsprechenden Adapter (MT-Interface)
können hier auch dafür vorbereitete METZ-TV Geräte
angeschlossen werden. Diese TV Geräte können auch
über die B F6 Fernbedienung bedient werden.
Lautsprecherklemmen *
handelsübliche
isolierte
(4mm)
von
Anschlussadapter
werden
auch
Tonsignale
auch
Überspielungen
-Fernbedienungsempfänger
Aufstellung des Gerätes
Packen Sie das Gerät vorsichtig aus und heben Sie die
Originalverpackung sorgfältig auf. Der Karton und das
Verpackungsmaterial wurden speziell für dieses Gerät
konzipiert. Sie haben damit - auch für spätere Transporte
- eine sichere Verpackung.
Lesen Sie die Sicherheitshinweise dieser Anleitung und
beachten Sie bei der Aufstellung alle dort gemachten
Angaben!
War das Gerät größerer Kälte ausgesetzt (z. B. beim
Transport), so ist mit der Inbetriebnahme zu warten, bis
sich das Gerät auf Raumtemperatur aufgewärmt hat und
das Kondenswasser restlos verdunstet ist.
Vor der Aufstellung des Gerätes auf empfindlichen
Flächen sollte ggf. an einer nicht sichtbaren Stelle die
Verträglichkeit des Lackes mit den Gerätefüßen überprüft
werden.
unten
Das Gerät ist waagerecht auf einer festen, ebenen
Unterlage aufzustellen. Es ist darauf zu achten, dass die
Standsicherheit des Gerätes nicht beeinträchtigt wird.
Die Aufstellung darf nur an einem gut belüfteten,
trockenen
Sonneneinstrahlung und die Nähe von Heizkörpern zu
vermeiden sind. Das Gerät darf nicht in der Nähe von
wärmeproduzierenden, wärmeempfindlichen oder leicht
brennbaren Gegenständen bzw. Geräten aufgestellt
werden.
Beim Aufstellen ist darauf zu achten, dass die
Kühlluftzufuhr nicht behindert wird; die Kühlschlitze
müssen frei bleiben!
zur
Außerdem müssen links und rechts neben sowie hinter
dem Gerät mindestens 5 cm, und über dem Gerät
mindesten 15 cm freier Raum zur Verfügung stehen,
damit die entstehende Wärme entweichen kann.
Wird das Gerät in einem Regal oder Schrankfach
aufgestellt, so darf dieses nicht durch Türen geschlossen
sein. Ein Wärmestau beeinträchtigt die Lebensdauer der
auf
Anlage und ist eine Gefahrenquelle!
Ein
Lebensdauer des Gerätes und ist eine
Gefahrenquelle!
Falls bei der Inbetriebnahme des Gerätes
Probleme auftreten sollten, haben diese oftmals
einfache Ursachen, die leicht zu beheben sind.
Lesen Sie dazu das Kapitel 'Betriebsstörungen'
dieser Betriebsanleitung.
43
