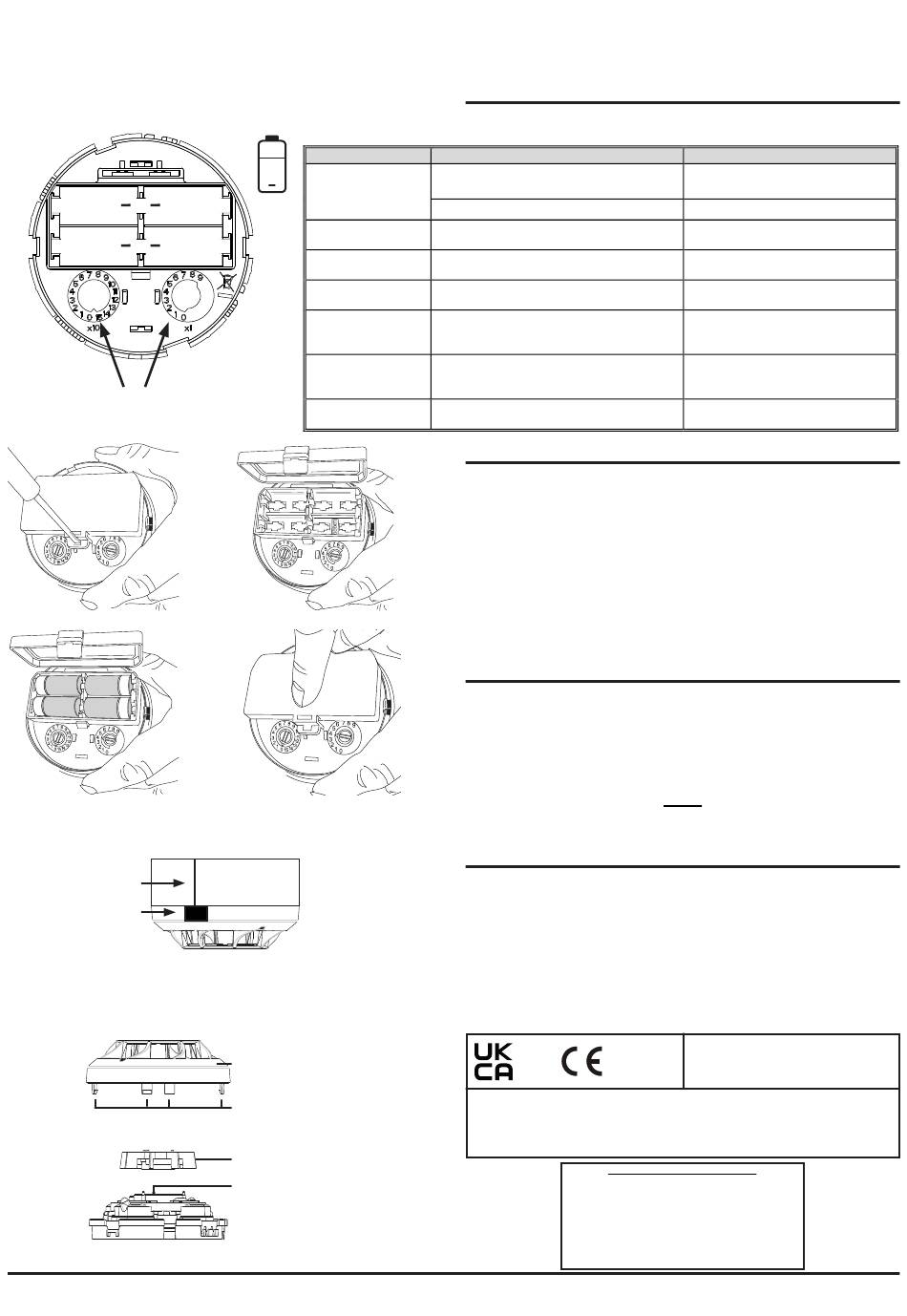

Figura 4: Installazione delle batterie
e selettori rotanti di indirizzo
FARE ATTENZIONE
ALLE POLARITÀ
1 2
+
3
+ 4
SELETTORI ROTANTI
4a
4c
Figura 5: Posizione del magnete per il test
RIFERIMENTO
SULLA BASE
POSIZIONE DEL
MAGNETE PER
IL TEST
Figura 6: Pulizia del sensore
D200-301-00
Stato del sensore e LED
+
Stato del sensore
Accensione
(nessun guasto)
+
Accensione (guasto)
+
Non configurato
Configurato
Normale (configurato e
connesso alla rete
radio)
Disattivazione
temporanea (modalità
di risparmio energetico)
Test magnete
4b
4d
CALOTTA DEL
SENSORE
LINGUETTE DI
RITENUTA DELLA
CALOTTA
COPRI CAMERA
CAMERA DI
RIVELAZIONE
OTTICA
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
NOTA: Non eseguire in contemporanea più di una procedura di
configurazione alla volta.
STATO DEI LED E INDICAZIONE DEGLI ERRORI
Il sensore radio è dotato di due LED che indicano lo stato del dispositivo.
Stato del LED
Lampeggio verde lungo
Tre lampeggi verdi
Luce ambra intermittente a intervalli di 1 secondo
Lampeggio rosso/verde a intervalli di 14 secondi
(impulso verde in caso di un messaggio ricevuto )
Lampeggio verde/ambra a intervalli di 14 secondi
(impulso verde in caso di un messaggio ricevuto)
I LED sono comandati dal pannello di controllo
Lampeggio ambra/verde a intervalli di 14 secondi
Impulso verde di 1 secondo quando il magnete
attiva l'interruttore interno
VERIFICHE
Test magnete
Avvicinare il magnete (M02-04-00) come illustrato in figura 5, dopo avere
identificato il riferimento sulla base. Per capire quando la posizione
del magnete è corretta, i LED del sensore s'illuminano in verde per 1
secondo ad attivazione avvenuta . Il dispositivo modifica l'algoritmo di
rivelazione incendio, disattivando i ritardi e i filtri per 10 minuti. Al termine
di tale periodo, il sensore ritorna alla modalità normale.
Test fumo
Usando fumo o aerosol esporre il sensore a quantità controllate di
fumo in conformità ai regolamenti locali. Il sensore deve segnalare un
allarme al pannello di controllo tramite il gateway entro 30 secondi.
PULIZIA
Usare un pennello sottile, un aspirapolvere e/o aria compressa per
rimuovere la polvere e lo sporco dalla camera di rivelazione e dal
coperchio copri-camera. La figura 6 mostra come rimuovere i vari
elementi.
Le frecce sulla plastica indicano il corretto posizionamento del copri-
camera.
In caso di sostituzione delle batterie,
sostituirle sempre tutte e quattro!
LIMITAZIONI DEI RIVELATORI DI FUMO
I sensori di fumo possono essere utilizzati soltanto quando collegati a
un pannello di controllo compatibile. I sensori di fumo hanno limiti di
rivelazione . Essi non rivelano la presenza di un incendio se il fumo non
li raggiunge, e possono reagire differentemente a varie tipologie di fumo.
Al momento della scelta e della collocazione dei sensori antincendio
occorre tenere in considerazione le caratteristiche dell'ambiente in cui
verranno installati.
I rivelatori anti-incendio non durano indefinitamente. Se ne consiglia la
sostituzione dopo 10 anni.
0359 22
EN 54-25: 2008 / AC: 2010 /
Componenti che utilizzano collegamenti radio
Sensore di fumo visibile per l'utilizzo in sistemi di rivelazione e
segnalazione d'incendio installati in edifici
Il fabbricante,
dichiara
22051E-RF è conforme alle Direttiva 2014/53/EU
Il testo completo della Dichiarazione di Conformità UE
è disponibile al seguente indirizzo Internet:
Brevetti in corso https://www.systemsensoreurope.com/products/
Significato
Dispositivo non configurato
(impostazioni di fabbrica)
Dispositivo configurato
È stato rilevato un errore interno del
dispositivo
Il dispositivo è acceso ed è in attesa
essere configurato
Il dispositivo è acceso, configurato e sta
tentando di connettersi alla rete radio
La rete radio e il dispositivo funzionano
correttamente
La rete radio è momentaneamente
disattivata; modalità utilizzata quando il
gateway è spento
Il dispositivo segnala un allarme
NOTA
Honeywell Products and Solutions Sàrl
0333 16
(Trading as System Sensor Europe)
DOP-IRF-021 Zone d'activités La Pièce 16
CH-1180 ROLLE, Switzerland
AC: 2012
EN 54-7: 2018
Dichiarazione di Conformità UE
Honeywell Products and Solutions Sàrl
che il tipo di apparecchiatura radio
category/wireless-fire-systems/
I56-4224-004
