104 mm
B501RF
62 mm
+
132 g
48 g
(66 g)

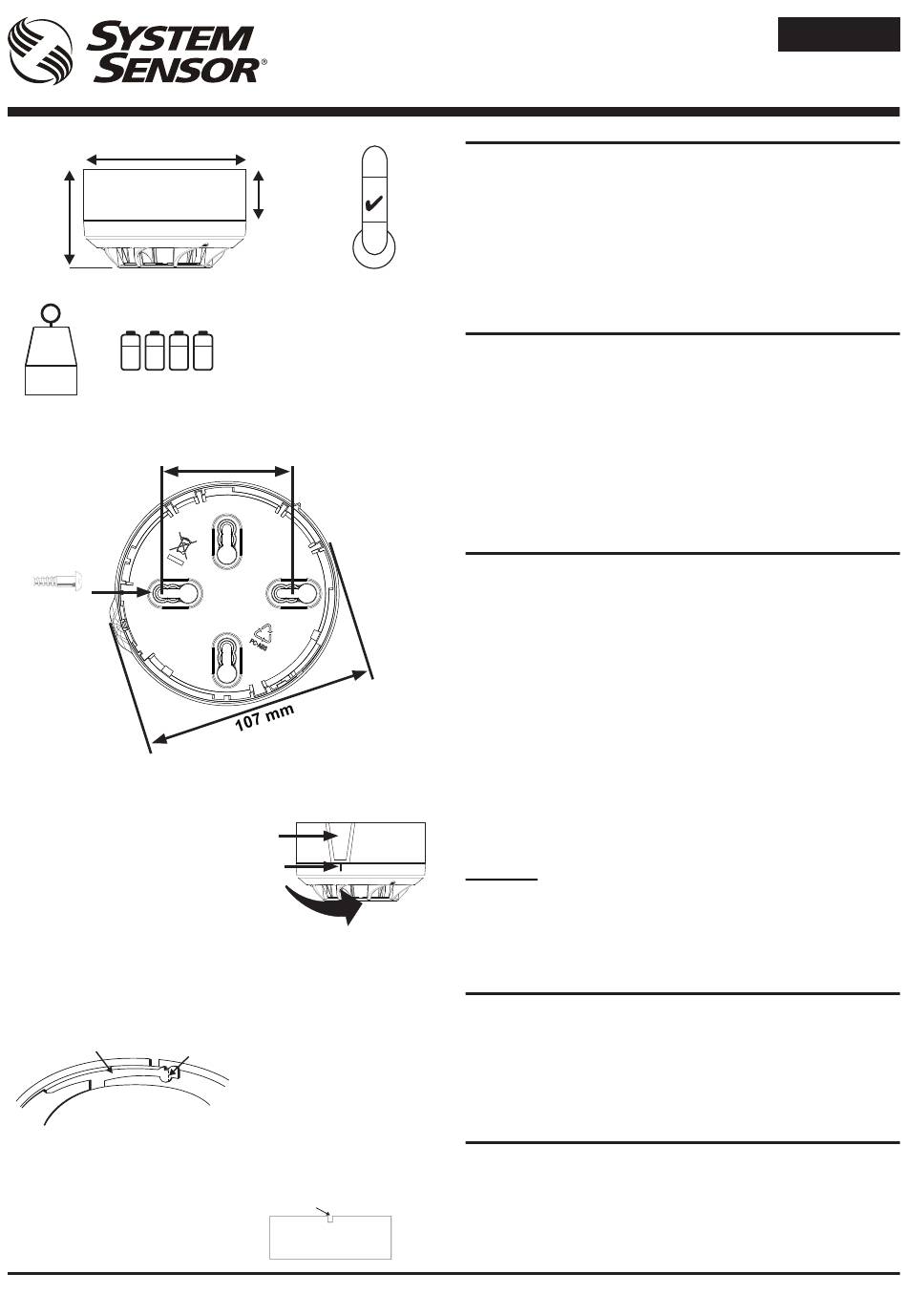

Figura 1: Montaggio B501RF
≤ M4
Figura 2: Montaggio del sensore sulla base
ALLOGGIAMENTO
INSERIRE IL SENSORE
DEL MAGNETE
ALLINEANDO IL
RIFERIMENTO
SULLA CALOTTA
ALL'ALLOGGIAMENTO
DEL MAGNETE SULLA
BASE, QUINDI RUOTARE
IN SENSO ORARIO
Figura 3a: Attivazione della funzione antimanomissione
LINGUETTA DI PLASTICA
Figura 3b: Rimozione del sensore dalla base
con funzione antimanomissione attivata
USARE UN CACCIAVITE A TAGLIO PER SPINGERE LA LINGUETTA
ANTIMANOMISSIONE IN DIREZIONE DELLA FRECCIA
D200-301-00
ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
PER SENSORE RADIO DI FUMO FOTOELETTRONICO
32 mm
=
246 g
50-60 mm
RIFERIMENTO
SULLA
CALOTTA
ROMPERE LA LINGUETTA IN
CORRISPONDENZA DELLA LINEA
TRATTEGGIATA TORCENDOLA IN
DIREZIONE DEL CENTRO DELLA
BASE
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
22051E-RF
DESCRIZIONE
Il sensore 22051E-RF è un dispositivo a radiofrequenza alimentato a
batteria, progettato per essere impiegato con il gateway radio M200G-
40°C
RF. Contiene un ricetrasmettitore e viene integrato in un sistema
antincendio indirizzabile tramite un protocollo di comunicazione
-30°C proprietario.
L'unità è un sensore di fumo ottico e va fissato al soffitto tramite la base
B501RF.
Il dispositivo è a norma EN 54-25 e EN 54-7, e rispetta i requisiti dello
standard 2014/53/EU in conformità alla Direttiva RED.
SPECIFICHE TECNICHE
Tensione di alimentazione:
Corrente di standby:
Corrente LED rosso:
Tempo di risincronizzazione: 35 s (tempo max dall'accensione del dispositivo alla
Batterie:
Durata delle batterie:
Frequenza radio:
Potenza di uscita RF:
Portata:
Umidità relativa:
INSTALLAZIONE
L'installazione del presente dispositivo e di eventuali impianti associati
deve essere eseguita in conformità ai codici e i regolamenti pertinenti.
Nella figura 1 è illustrata in dettaglio l'installazione della base B501RF.
La distanza tra i dispositivi di un sistema radio deve essere di
almeno 1 metro.
Nella figura 2 è illustrato in dettaglio il montaggio del sensore sulla base.
Funzioni antimanomissione
La base è dotata di un dispositivo antimanomissione che, una volta
attivato, impedisce la rimozione del sensore senza l'impiego di un
utensile. Vedere le figure 3a e 3b per altre informazioni.
Avviso di rimozione del sensore - Un messaggio di avviso viene
trasmesso al pannello di controllo tramite il gateway quando un
sensore viene rimosso dalla base.
Nella figura 4 sono illustrati l'alloggiamento delle batterie e i selettori
rotanti.
Importante - Installare le batterie esclusivamente al momento
della messa in esercizio.
Attenzione - L'uso di prodotti a batteria a temperature inferiori
a -20°C per periodi prolungati può ridurre considerevolmente la
durata delle batterie (fino al 30% o più).
Rispettare le avvertenze del produttore delle batterie in merito al
loro impiego e smaltimento.
Non mischiare batterie di produttori diversi
IMPOSTAZIONE DELL'INDIRIZZO
Per impostare l'indirizzo, usare i due selettori rotanti situati sul lato
inferiore del sensore (vedere figura 4) ruotandoli servendosi di un
cacciavite in modo da comporre l'indirizzo desiderato. Il dispositivo
radio occupa l'indirizzo di un sensore cablato sulla linea. Selezionare
un numero tra 01 e 159 (Nota: il numero di indirizzi a disposizione
dipende dal pannello di controllo. Consultare la documentazione del
pannello per ulteriori informazioni).
PROGRAMMAZIONE
Per configurare un sensore radio, è necessario seguire una procedura
di programmazione (configurazione) che coinvolge anche il gateway:
una volta programmato con i dati della rete, il gateway è in grado di
configurare tutti i dispositivi radio ad esso associati, già installati nella
loro posizione definitiva. (Per ulteriori informazioni, consultare il Manuale
di messa in esercizio e programmazione radio - rif. D200-306-00.)
I TA L I A N O
3,3 V CC max.
120 µA a 3 V CC (tipica in modo di
funzionamento normale)
4 mA max.
normale comunicazione RF quando la rete è attiva)
4 Duracell Ultra 123 o Panasonic Industrial 123
4 anni a 25 C
o
865-870 MHz;
14 dBm (max)
500 m (tipico in aria libera)
dal 10% al 93% (senza condensa)
I56-4224-004
