EINSTELLANLEITUNG
ROLLLADEN MOTOR
4. Allgemeines
Wichtige Hinweise
Der Motor kann in zwei
Varianten betrieben
werden:
Bei Verlängerung, Netz
unterbrechen !
5. Funktionstest
- Probelauf
Keine Gewalt anwenden,
da die Funktion des Roll-
ladens sonst nachhaltig
beschädigt werden kann !

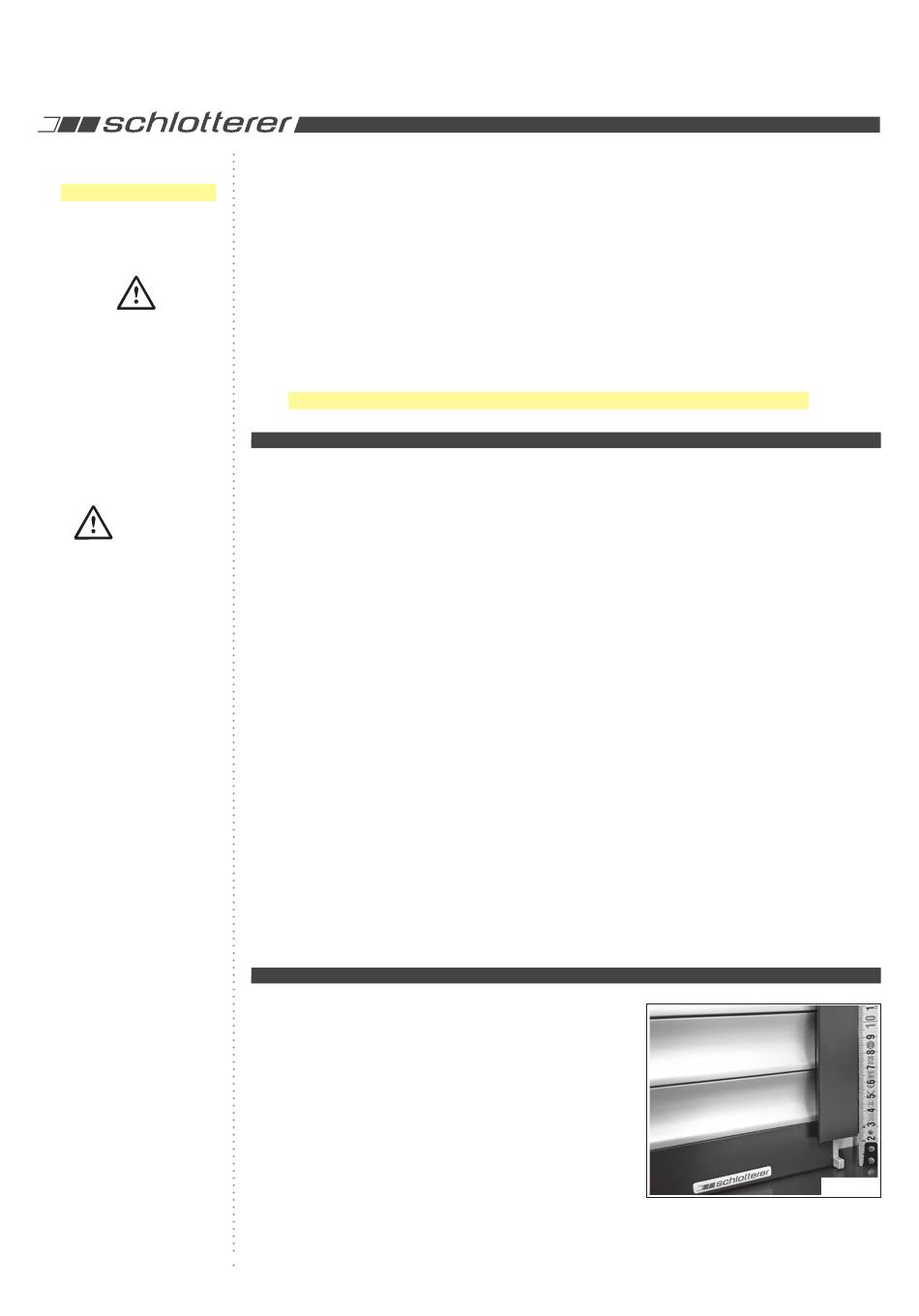

6. Unterer Abschluss
der Führungsschienen
(Bild 1)
11/2021 © by Schlotterer, Adnet
GEIGER SOLIDline Flex AIR
4.1 Variante Einzelsteuerung
Hier wird der Motor mit Funk per Hand- oder
Wandsender in Betrieb genommen und bedient.
4.2 Variante Smart Home-Steuerung
Hier wird der Motor mit einem Loxone Miniserver oder Loxone Miniserver Go ver-
bunden, konfiguriert und gesteuert.
■
Ein Wechsel zwischen Einzelsteuerung und Smart Home Steuerung ist durch
erneutes Einlernen des Motors in der gewünschten Variante nachträglich möglich.
■
Der Rollladen ist mit festen Wellenverbindern und mit Endanschlägen ausge-
stattet. Dadurch ist keine Einstellung der Endlagen erforderlich.
Programmierung nur innerhalb von 30 min. ab Stromversorgung möglich.
5.1 Ein Probekabel von Geiger oder Elero verwenden. Beim Elero Probekabel die
braune Ader des Motor auf schwarz oder braun anschließen und auf Funk stellen.
5.2 Mindestens zwei vollständige Probefahrten in AUF- und AB-Richtung durchführen.
5.3 Bei diesen Lernfahrten fährt der Motor stark gegen den unteren und oberen
Endschlag, reduziert dieses Drehmoment jedoch bei den weiteren Fahrten.
5.4 Darauf achten, dass sich während des Probelaufs keine Personen im Gefahren-
bereich befinden. Den Probelauf nur mit Sicht kontakt zum Behang durchführen.
5.5 Probelauf immer nur mit einem Motor.
5.6 Motor an das Probekabel anschließen.
5.7 Nach Anschluss des Probekabels an das Stromnetz vorsichtig abfahren und
schließen.
5.8 Allfällige Klebestreifen, Transportsicherungen und andere Hindernisse entfernen.
5.9 Beachten, dass durch den Transport vom Werk zur Baustelle der Rollladenpanzer
im Kasten seitlich verschoben sein kann. Vorsicht beim ersten Ablaufen des Rollla-
dens ! Allenfalls Lamellen händisch in den Führungsschienen einrichten.
5.10 Überprüfen, ob der Behang funktionsgerecht innerhalb der Führungsschienen
eingefädelt ist und frei laufen kann.
5.11 Jeder Motor besitzt einen Überhitzungsschutz (Wärmethermostat), der den Rollla-
denantrieb bei zu großer Belastung abschaltet. Dies kann bereits beim Probelauf
nach ca. 5 minütigem aufeinanderfolgenden Auf- und Abfahren eines Rollladens
vorkommen. Nach einer Abkühlungsphase von ca. 10 bis 15 Minuten ist der Motor
wieder betriebsbereit.
Im Standard ist ein unterer Führungsschie-
nen-Abschluss eingebaut. Diesen nur ent-
fernen, wenn der Behang auf einen anderen
fixen unteren Punkt, einer Fensterbank o.ä.
auflaufen kann.
Der Endstab darf max. 25 mm unten aus
der Führungsschiene laufen !
81000492021a
VORO MOTOR
2 / 4
Druckfehler und technische Änderungen vorbehalten.
Bild 1
