EINSTELLANLEITUNG
ROLLLADEN MOTOR
Anleitung an Elektriker
übergeben !
1. Haftung
ACHTUNG: Wichtige
Ausführungshinweise und
Funktionen aus der Origi-
nalanleitung ! Alle Hinweise
beachten ! Eine falsche
Ausführung kann zur Zerstö-
rung des Antriebs und der
Schaltereinrichtung führen.
2. Grundsätzliches
3. Elektrischer
Anschluss
Weitere Infos rund um das
Thema Motoren finden Sie
unter www.schlotterer.com
11/2021 © by Schlotterer, Adnet

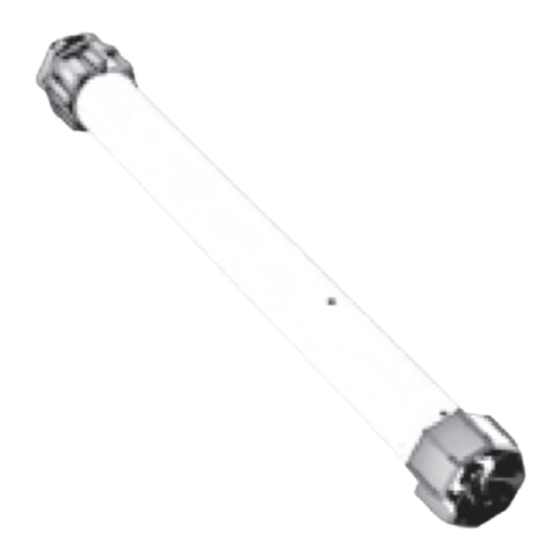

GEIGER SOLIDline Flex AIR
In dem erworbenen Element ist ein elektronischer Motor verbaut, welcher mit
GEIGER Hand- oder Wandsender und LOXONE Steuerungen betrieben
werden kann. Inbetriebnahme gemäß der zusätzlich beiliegenden Original
GEIGER SOLIDline Einstellanleitung ab „ Hinweise für Elektrofachkraft ".
1.1 Anleitung vor der Montage lesen und in der angeführten Reihenfolge berück-
sichtigen.
1.2 Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsachgemäße
Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser Anleitungen und
Richtlinien entstehen.
1.3 Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt
werden.
1.4 Empfohlen: . . . dass sich der Fachhändler / Montagebetrieb die Übergabe der
Bedienungsanleitung schriftlich bestätigen lässt.
3.5 Diese Anleitung gilt insbesondere für Erstanschlüsse mit Verwendung eines
Montagekabels von Schlotterer und zur Durchführung der Probeläufe.
Weiterführende technische Details zu Netzanschluss / Verdrahtung, Schaltern, Tastern,
Steuerungen, Funkbetrieben, etc. sind von den Eigenheiten der jeweiligen Bedie-
nungsteile abhängig. Informationen dazu liegen den jeweiligen Unterlagen / Beipack-
texten dieser Bedienteile bei.
Für die Einhaltung der Länderspezifischen Vorschriften, die fachgerechte
Auswahl und Installation der Leitung, ist die ausführende Elektrofachkraft
verantwortlich.
3.1 Spannungsversorgung unterbrechen !
3.2 Den Antrieb gemäß den Angaben in der Tabelle anschließen.
3.3 Anschluss des Motors niemals unter
Spannung ! Gefahr durch Stromschlag !
3.4 Der Anschluss des Elektroantriebes darf nur
durch eine hierfür befugte Person, z.B. dem
konzessionierten Elektriker, durchgeführt
werden.
* ACHTUNG Wichtiger Hinweis:
Die schwarze Ader ist die Antenne für den Funk-
empfänger und darf nicht angeschlossen werden !
Sie muss immer berührungssicher ausgeführt ver-
legt werden und das offene Ende muss mit einer
isolierten Klemme oder anderem Isoliermaterial
isoliert werden.
Belegung
PE-Kontakt
grün / gelb
Pol 1
blau
Pol 2
braun
Pol 3
schwarz
81000492021a
VORO MOTOR
Anleitung an Elektriker übergeben !
230V ~50Hz
Schutzleiter (PE)
Neutralleiter (N)
Zuleitung (L1)
*
1 / 4
Druckfehler und technische Änderungen vorbehalten.
Netz 230V / 50Hz
L1
N
PE
PE
N
L1
1
2
AIR-Funk
Endabschaltung
3
