M OTO R E I NSTE LL A N LE ITU NG
R A FFSTO RE M OTO R
Anleitung an Elektriker
übergeben !
1. Haftung
ACHTUNG: Wichtige
Ausführungshinweise und
Funktionen aus der Origi-
nalanleitung ! Alle Hinweise
beachten ! Eine falsche
Ausführung kann zur Zerstö-
rung des Antriebs und der
Schaltereinrichtung führen.
2. Grundsätzliches
3. Elektrischer
Anschluss
Bei Verlängerung, Netz
unterbrechen !
Weitere Infos rund um
das Thema Motoren
finden Sie unter
www.schlotterer.com
01/2020 © by Schlotterer, Adnet

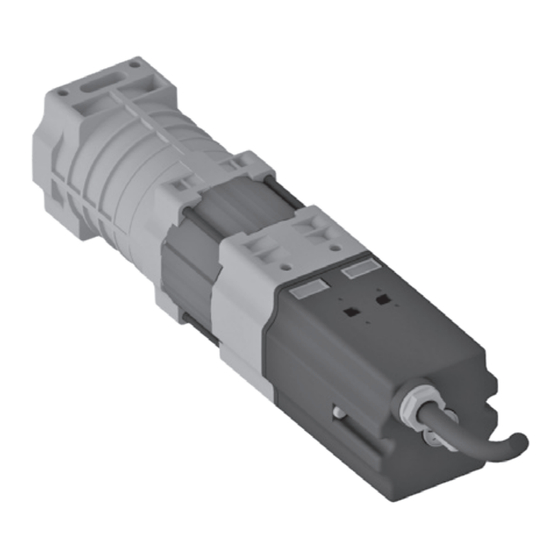

Elero JA Sof t + Combio-868 Pulse Plus
In dem erworbenen Element ist ein mechanischer Motor mit Funkempfänger
verbaut.
1.1 Anleitung vor der Montage lesen und in der angeführten Reihenfolge
berücksichtigen.
1.2 Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsachgemäße
Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser Anleitungen und
Richtlinien entstehen.
1.3 Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt
werden.
1.4 Empfohlen: . . . dass sich der Fachhändler / Montagebetrieb die Übergabe der
Bedienungsanleitung schriftlich bestätigen lässt.
1.5 Diese Anleitung gilt insbesondere für Erstanschlüsse mit Verwendung eines
Montagekabels von Schlotterer und zur Durchführung der Probeläufe.
Weiterführende technische Details zu Netzanschluss / Verdrahtung, Schaltern,
Tastern, Steuerungen, Funkbetrieben, etc. sind von den Eigenheiten der je-
weiligen Bedienungsteile abhängig. Informationen dazu liegen den jeweiligen
Unterlagen / Beipacktexten dieser Bedienteile bei.
Für die Einhaltung der Länderspezifischen Vorschriften, die fachgerechte
Auswahl und Installation der Leitung, ist die ausführende Elektrofachkraft
verantwortlich.

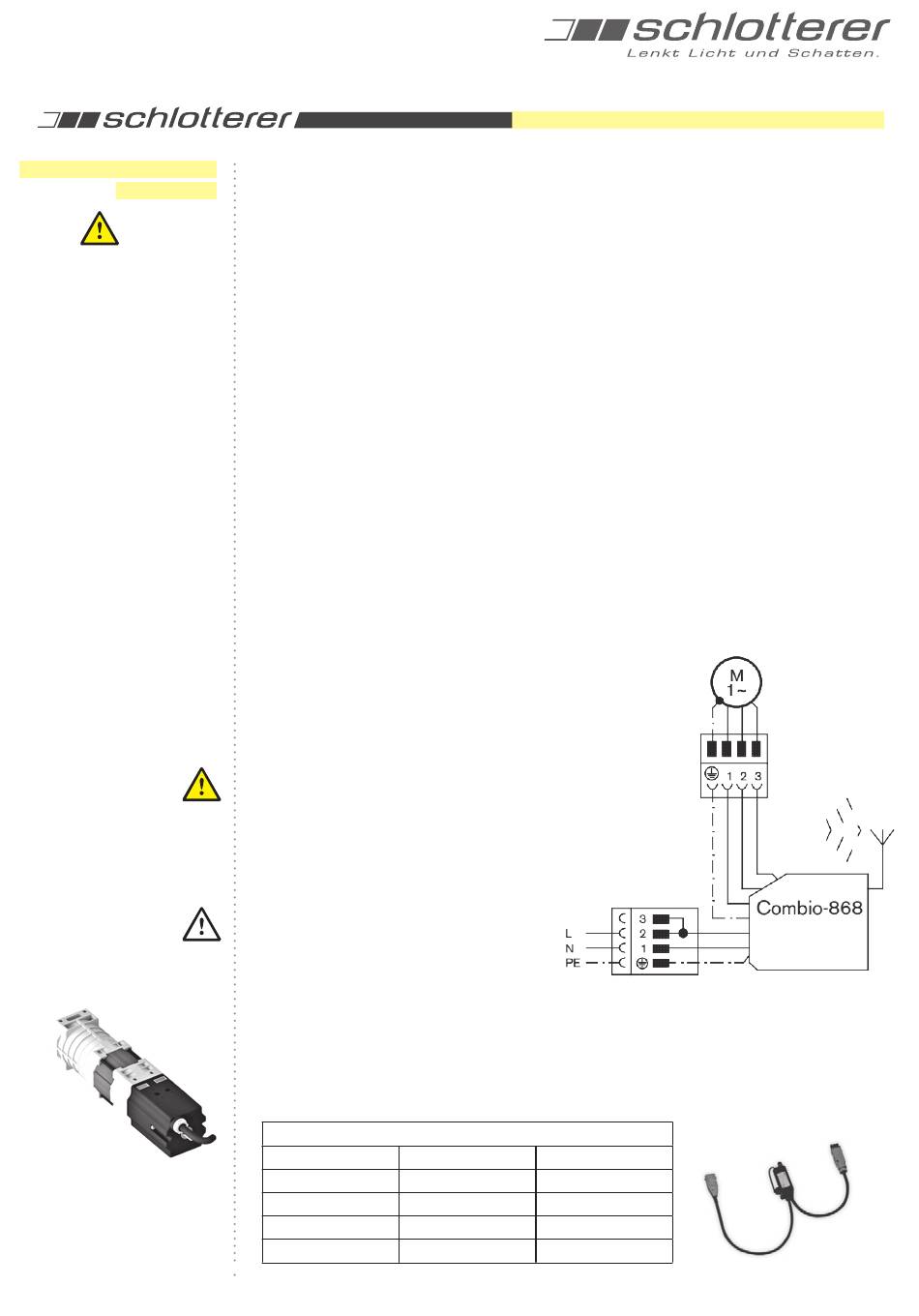

3.1 Spannungsversorgung unterbrechen !
3.2 Den Antrieb gemäß den Angaben in der
Tabelle anschließen.
3.3 Anschluss des Motors niemals unter
Spannung ! Gefahr durch Stromschlag !
3.4 Der Anschluss des Elektroantriebes darf
nur durch eine hierfür befugte Person,
z.B. dem konzessionierten Elektriker,
durchgeführt werden.
Achtung:
Es dürfen keine Installationsschalter zur Steuerung
eingesetzt werden, die einen gleichzeitigen AUF und
AB-Befehl ermöglichen.
Die Umschaltzeit bei Laufrichtungswechsel muss
mindestens 0,5 Sekunden betragen.
Belegung Hirschmannstecker
PE-Kontakt
grün / gelb
N
blau
L1
schwarz
L2
braun
81000832020a
RAFF MOTOR
Anleitung an Elektriker übergeben !
Netz
230V ~50Hz
230V ~50Hz
Schutzleiter (PE)
Neutralleiter (N)
Phase / Auf
Phase / AB / ZU
1 / 4
Druckfehler und technische Änderungen vorbehalten.
Antenne
