Schlotterer Somfy J4 io Einstellanleitung

EINSTELLANLEITUNG
RAFFSTORE FUNK-MOTOR
Anleitung an
Elektriker übergeben !
1. Haftung
ACHTUNG: Wichtige
Ausführungshinweise und
Funktionen aus der Original-
anleitung ! Alle Hinweise
beachten ! Eine falsche
Ausführung kann zur Zerstö-
rung des Antriebs und der
Schaltereinrichtung führen.
2. Grundsätzliches
Weitere Infos von
Schlotterer rund um
das Thema Motoren
finden Sie unter
www.schlotterer.at
3. Elektrischer
Anschluss
Mai 2018 © by Schlotterer, Adnet - 81 00030 2016 B

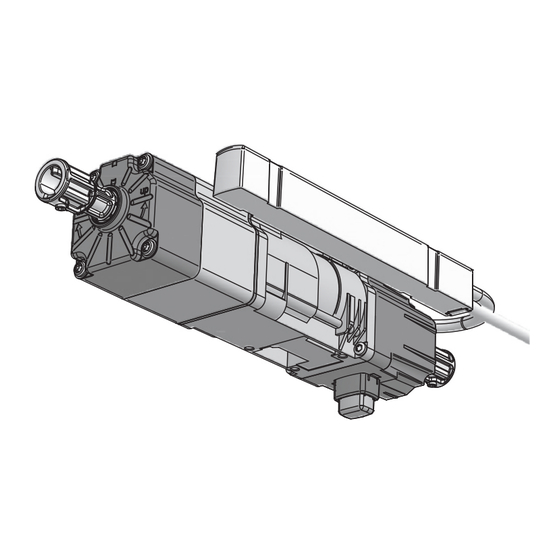

Somfy J4 io
In dem erworbenen Element ist der Motor J4 io von Somfy verbaut. Dabei handelt
es sich um einen elektronischen Funkmotor, welcher nur mit io-Homecontrol ®
kompatiblen Steuerungen betrieben werden kann.
Anleitung vor der Montage lesen und in der angeführten Reihenfolge
A
berück sichtigen.
Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsach-
A
ge mäße Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser
Anleitungen und Richtlinien entstehen.
Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt
A
werden.
Empfohlen: . . . dass sich der Fachhändler / Montagebetrieb die Übergabe der
A
Bedienungsanleitung schriftlich bestätigen lässt.
2
Weiterführende technische Details zu Netzanschluss / Verdrahtung, Schaltern ,
Tastern, Steuerungen, Funkbetrieben, etc. sind von den Eigenheiten der
jeweiligen Bedienungsteile abhängig. Informationen dazu liegen den jeweiligen
1
Unterlagen / Beipacktexten dieser Bedienteile bei.
4
J4 io-Plate
Phase
Neutralleiter
Schutzleiter
1.1 Unterbrechen Sie die Spannungsversorgung !
1.2 Den Antrieb gemäß den Angaben in der Tabelle anschließen:
Belegung
1 Neutralleiter (N)
2 Phase (P)
3 -
4 Schutzleiter
RAFF MOTOR 1 von 3
Anleitung an Elektriker übergeben !
3
Antrieb
M
1
Phase
Neutralleiter
Schutzleiter
Blau
Schwarz
-
Gelb-Grün
Druckfehler und technische Änderungen vorbehalten.
.
2
3
4
J4 io-Plate
