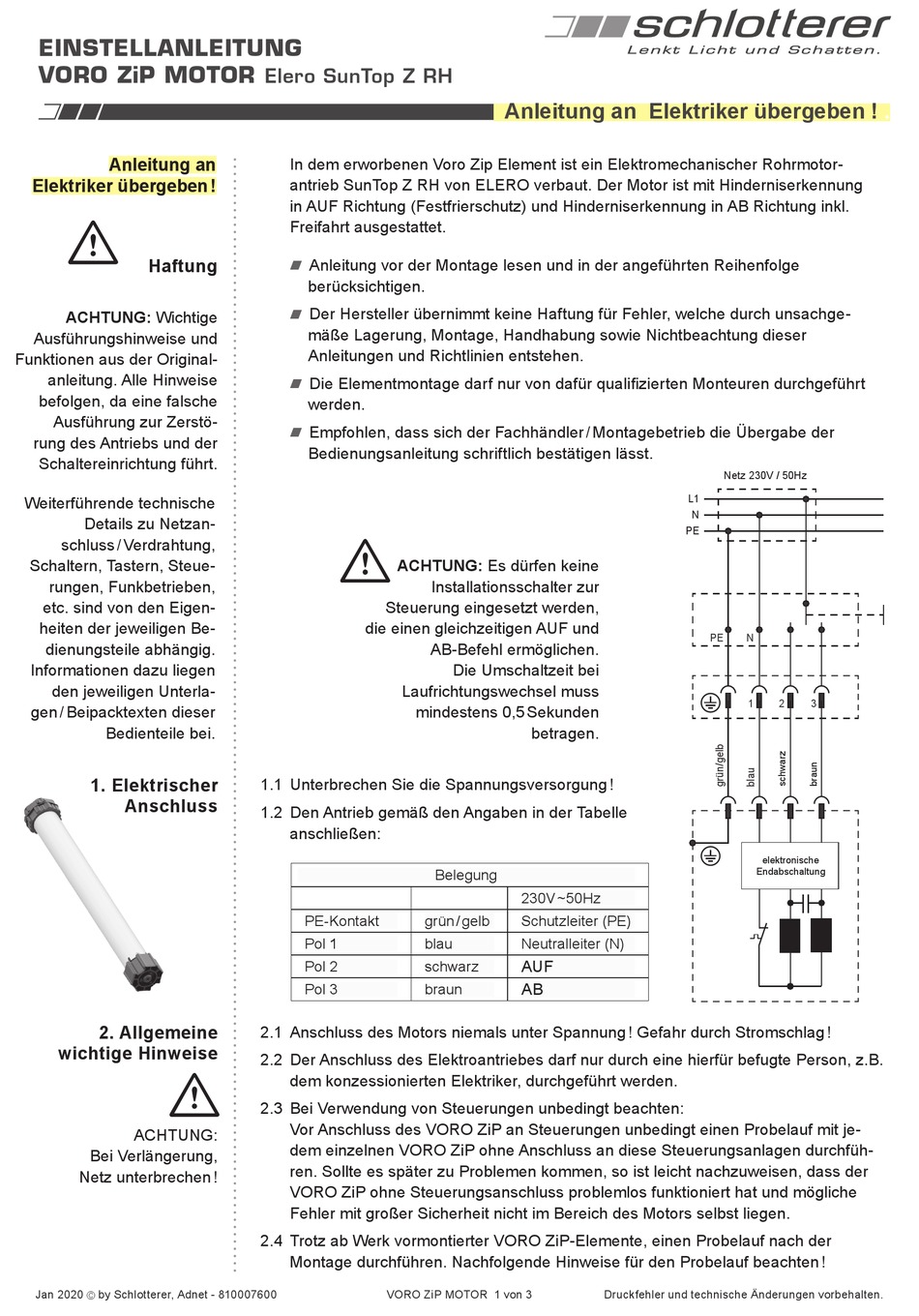

EINSTELLANLEITUNG
VORO ZiP MOTOR
Anleitung an
Elektriker übergeben !
Haftung
ACHTUNG: Wichtige
Ausführungshinweise und
Funktionen aus der Original-
anleitung. Alle Hinweise
befolgen, da eine falsche
Ausführung zur Zerstö-
rung des Antriebs und der
Schaltereinrichtung führt.
Weiterführende technische
Details zu Netzan-
schluss / Verdrahtung,
Schaltern, Tastern, Steue-
rungen, Funkbetrieben,
etc. sind von den Eigen-
heiten der jeweiligen Be-
dienungsteile abhängig.
Informationen dazu liegen
den jeweiligen Unterla-
gen / Beipacktexten dieser
Bedienteile bei.
1. Elektrischer
Anschluss
2. Allgemeine
wichtige Hinweise
ACHTUNG:
Bei Verlängerung,
Netz unterbrechen !
Jan 2020 © by Schlotterer, Adnet - 810007600

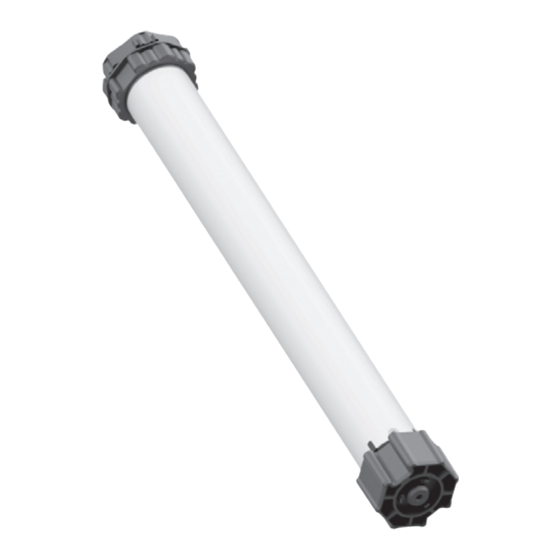

Elero SunTop Z RH
In dem erworbenen Voro Zip Element ist ein Elektromechanischer Rohrmotor-
antrieb SunTop Z RH von ELERO verbaut. Der Motor ist mit Hinderniserkennung
in AUF Richtung (Festfrierschutz) und Hinderniserkennung in AB Richtung inkl.
Freifahrt ausgestattet.
Anleitung vor der Montage lesen und in der angeführten Reihenfolge
A
berück sichtigen.
Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsachge-
A
mäße Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser
Anleitungen und Richtlinien entstehen.
Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt
A
werden.
Empfohlen, dass sich der Fachhändler / Montagebetrieb die Übergabe der
A
Bedienungsanleitung schriftlich bestätigen lässt.
ACHTUNG: Es dürfen keine
Installations schalter zur
Steuerung eingesetzt werden,
die einen gleichzeitigen AUF und
AB-Befehl ermöglichen.
Laufrichtungswechsel muss
mindestens 0,5 Sekunden
1.1 Unterbrechen Sie die Spannungsversorgung !
1.2 Den Antrieb gemäß den Angaben in der Tabelle
anschließen:
PE-Kontakt grün / gelb
Pol 1 blau
Pol 2 schwarz
Pol 3 braun
2.1 Anschluss des Motors niemals unter Spannung ! Gefahr durch Stromschlag !
2.2 Der Anschluss des Elektroantriebes darf nur durch eine hierfür befugte Person, z.B.
dem konzessionierten Elektriker, durchgeführt werden.
2.3 Bei Verwendung von Steuerungen unbedingt beachten:
Vor Anschluss des VORO ZiP an Steuerungen unbedingt einen Probelauf mit je-
dem einzelnen VORO ZiP ohne Anschluss an diese Steuerungsanlagen durchfüh-
ren. Sollte es später zu Problemen kommen, so ist leicht nachzuweisen, dass der
VORO ZiP ohne Steuerungsanschluss problemlos funktioniert hat und mögliche
Fehler mit großer Sicherheit nicht im Bereich des Motors selbst liegen.
2.4 Trotz ab Werk vormontierter VORO ZiP-Elemente, einen Probelauf nach der
Montage durchführen. Nachfolgende Hinweise für den Probelauf beachten !
VORO ZiP MOTOR 1 von 3
Anleitung an Elektriker übergeben !
Die Umschaltzeit bei
betragen.
Belegung
230V ~50Hz
Schutzleiter (PE)
Neutralleiter (N)
AUF
AB
Druckfehler und technische Änderungen vorbehalten.
Netz 230V / 50Hz
L1
N
PE
PE N
1 2 3
elektronische/
elektronische
mechanische
Endabschaltung
Endabschaltung
.
