EINSTELLANLEITUNG RS100 SOLAR IO
für Rollladen-Motor
für ZiP-Motor
Anleitung an
Elektriker übergeben !
1. Haftung
ACHTUNG: Wichtige
Ausführungshinweise
und Funktionen aus der
Original anleitung. Alle
Hinweise befolgen, da eine
falsche Ausführung zur
Zerstörung des Antriebs
und der Schaltereinrichtung
führen kann.
2. Elektrischer
Anschluss
03/2025 © by Schlotterer, Adnet
Seite 1 - 2
Seite 3 - 5
In dem erworbenen Rollladenelement ist der RS100 Solar io verbaut. Dieser
besteht aus einem Solarpanel, einem Akku und einem elektronischen 12V DC
Motor. Achtung ! Dies ist ein 12 V Gleichstrommotor. Nicht an eine 230V AC
Stromleitung anschließen ! Der Motor ist mit Hinderniserkennung und Hoch
schiebeschutz ausgestattet.
■
Anleitung vor der Montage lesen und in der angeführten Reihenfolge
berück sichtigen.
■
Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsach ge mäße
Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser Anleitungen und
Richtlinien entstehen.
■
Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt
werden.
■
Empfohlen: . . . dass sich der Fachhändler / Montagebetrieb die Übergabe der
Bedienungsanleitung schriftlich bestätigen lässt.
Hinweis: Der Akku ist von Werk aus geladen. Eine Probefahrt ist nach verbinden
des Handsenders sofort möglich.
Weiterführende technische Details
zu Schaltern, Tastern, Steuerun
gen, Funk betrieben, etc. sind von
den Eigenheiten der jeweiligen
Bedienungsteile abhängig. Informa
tionen dazu liegen den jeweiligen
Unter lagen / Beipacktexten dieser
Bedienteile bei.
2.1 Sicherheitsregeln bei Arbeiten an Stromführenden Teilen beachten!
2.2 Die Stecker die aus dem Seitenteil ragen, entsprechend anschließen.
Nach dem Anschluss ist der Motor 10 min Lernbereit

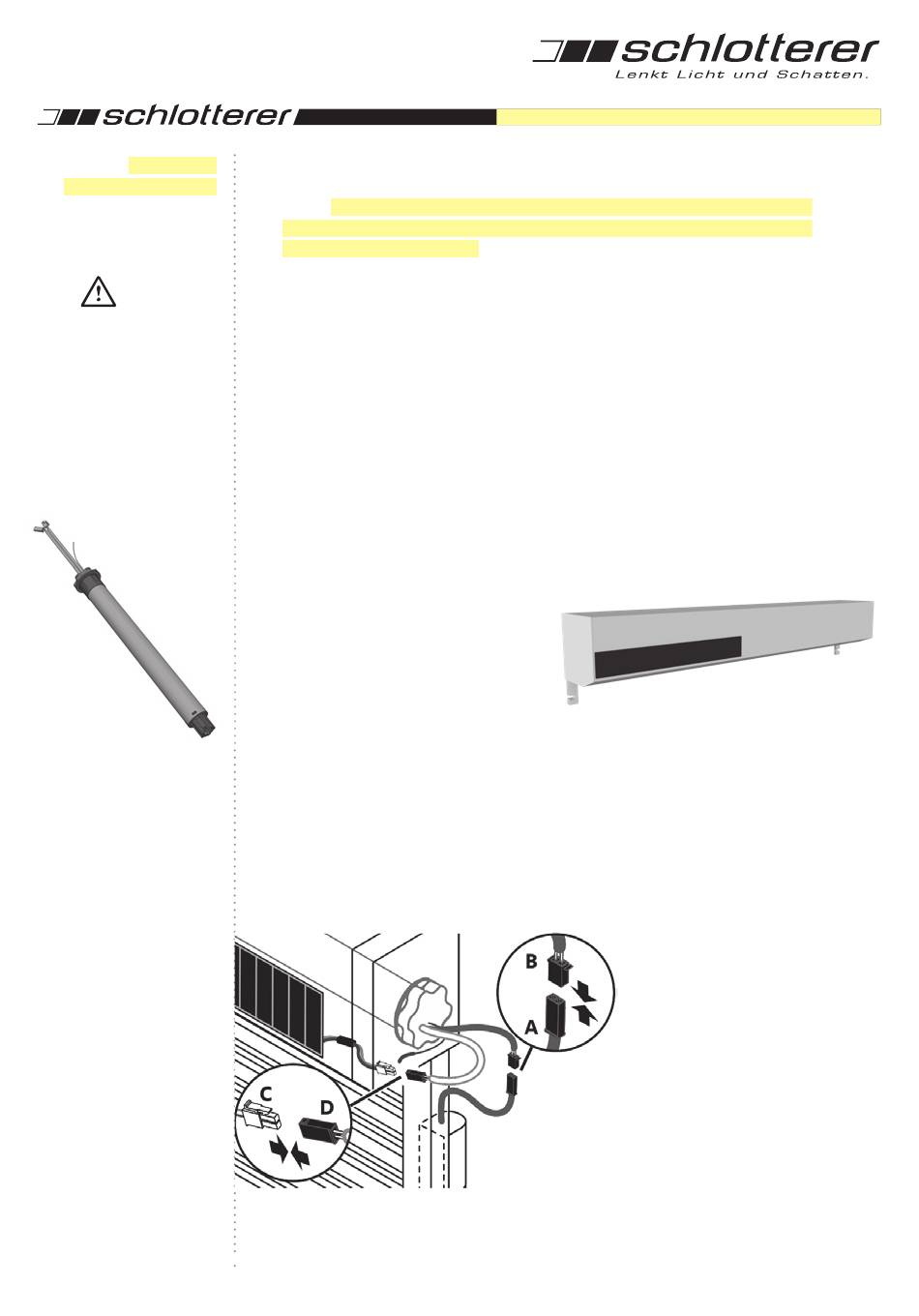

2.2.1 Weißes Motorkabel mit Solarpanel verbinden (C mit D) (bereits im Schlotterer
Werk erfolgt)
2.2.2 Schwarzes Motorkabel mit Akku verbinden (A mit B)
81001232025a
VORO MOTOR
Anleitung an Elektriker übergeben !
Bild 2
1 / 5
Druckfehler und technische Änderungen vorbehalten.
Bild 1
