Schlotterer Geiger GJ56 Einstellanleitung

EINSTELLANLEITUNG
RAFFSTORE MOTOR
Anleitung an
Elektriker übergeben !
1. Haftung
ACHTUNG: Wichtige
Ausführungshinweise und
Funktionen aus der Original-
anleitung ! Alle Hinweise
beachten ! Eine falsche
Ausführung kann zur Zerstö-
rung des Antriebs und der
Schaltereinrichtung führen.
2. Grundsätzliches
Weitere Infos von
Schlotterer rund um
das Thema Motoren
finden Sie unter
www.schlotterer.at
Anleitung an
Elektriker übergeben !
3. Elektrischer
Anschluss
Mai 2018 © by Schlotterer, Adnet - 81 00043 2018 B

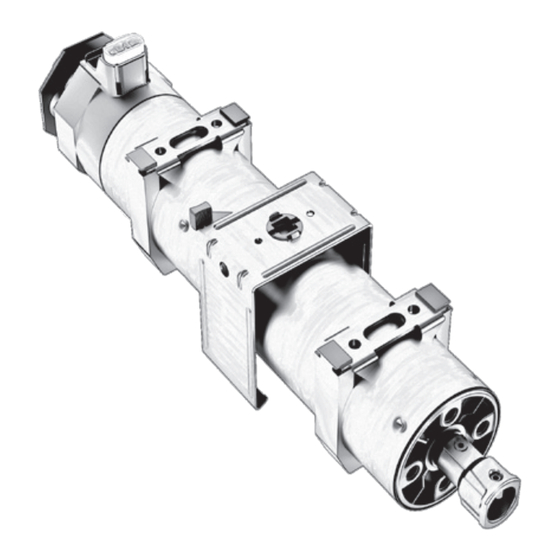

Geiger GJ56
In dem erworbenen Element ist der mechanische Motor GJ56 von Geiger verbaut.
Achtung ! Motor NICHT parallel schalten !
Anleitung vor der Montage lesen und in der angeführten Reihenfolge
A
berück sichtigen.
Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsach-
A
ge mäße Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser
Anleitungen und Richtlinien entstehen.
Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt
A
werden.
Empfohlen: . . . dass sich der Fachhändler / Montagebetrieb die Übergabe der
A
Bedienungsanleitung schriftlich bestätigen lässt.
Diese Anleitung gilt insbesondere für Erstanschlüsse mit Verwendung eines Monta-
gekabels von Schlotterer und zur Durchführung der Probeläufe.
Weiterführende technische Details zu Netzanschluss / Verdrahtung, Schaltern ,
Tastern, Steuerungen, Funkbetrieben, etc. sind von den Eigenheiten der jeweiligen
Bedienungsteile abhängig. Informationen dazu liegen den jeweiligen Unterla-
gen / Beipacktexten dieser Bedienteile bei.
ACHTUNG: Es dürfen keine
Installations schalter zur
Steuerung eingesetzt werden,
die einen gleichzeitigen AUF und
AB-Befehl ermöglichen.
Laufrichtungswechsel muss
mindestens 0,5 Sekunden
1.1 Unterbrechen Sie die Spannungsversorgung !
1.2 Den Antrieb gemäß den Angaben in der Tabelle
anschließen:
Belegung Hirschmannstecker
PE-Kontakt grün / gelb
Pol 1 blau
Pol 2 braun
Pol 3 schwarz
RAFF MOTOR 1 von 4
Anleitung an Elektriker übergeben !
Die Umschaltzeit bei
betragen.
230V ~50Hz
Schutzleiter (PE)
Neutralleiter (N)
AUF
AB
Druckfehler und technische Änderungen vorbehalten.
Netz 230V / 50Hz
L1
N
PE
PE N
1 2 3
mechanische
Endabschaltung
.
