Schlotterer ELERO VariEco DC Einstellanleitung

EINSTELLANLEITUNG ROLLLADEN MOTOR
ELERO VariEco DC
Anleitung an Elektriker
übergeben!
1. Haftung
ACHTUNG: Wichtige
Ausführungshinweise
und Funktionen aus der
Original anleitung ! Alle Hin-
weise beachten ! Eine fal-
sche Ausführung kann zur
Zerstörung des Antriebs
und der Schaltereinrichtung
führen.
2. Grundsätzliches
Weitere Infos von Schlotterer
rund um das Thema finden Sie
unter schlotterer.com
3. Elektrischer
Anschluss
Hinweis: Zur Vorbereitung für
eine spätere Probefahrt, das
Solarpanel vor der Montage des
Elements in die Sonne legen
bzw. auspacken damit sich der
Akku schon laden kann.
04/2018 © by Schlotterer, Adnet
■
In dem erworbenen Element ist ein mechanischer Motor verbaut. Achtung ! Dies ist
ein 12 V Gleichstrommotor. Nicht an eine 230V AC Stromleitung anschließen ! Motor
NICHT parallel schalten !
■
Anleitung vor der Montage lesen und in der angeführten Reihen folge
berücksichtigen.
■
Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsachgemäße
Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser Anleitungen und
Richtlinien entstehen.
■
Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt werden.
■
Es wird empfohlen, dass sich der Fachhändler / Montagebetrieb die Übergabe der
Bedienungsanleitung schriftlich bestätigen lässt.
■
Diese Anleitung gilt insbesondere für Erstanschlüsse mit Verwendung eines
Montagekabels von Schlotterer und zur Durchführung der Probeläufe.
2.1 Weiterführende technische Details zu Netz-
anschluss / Verdrahtung, Schaltern, Tastern,
Steuerungen, Funkbetrieben, etc. sind von den
Eigenheiten der jeweiligen Bedienungsteile ab-
hängig. Informationen dazu liegen den jeweiligen
Unterlagen / Beipacktexten dieser Bedienteile bei.
2.2 Für die Einhaltung der Länderspezifischen Vor-
schriften, die fachgerechte Auswahl und Installa-
tion der Leitung, ist die ausführende Elektrofach-
kraft verantwortlich.
3.1 Spannungsversorgung unterbrechen !

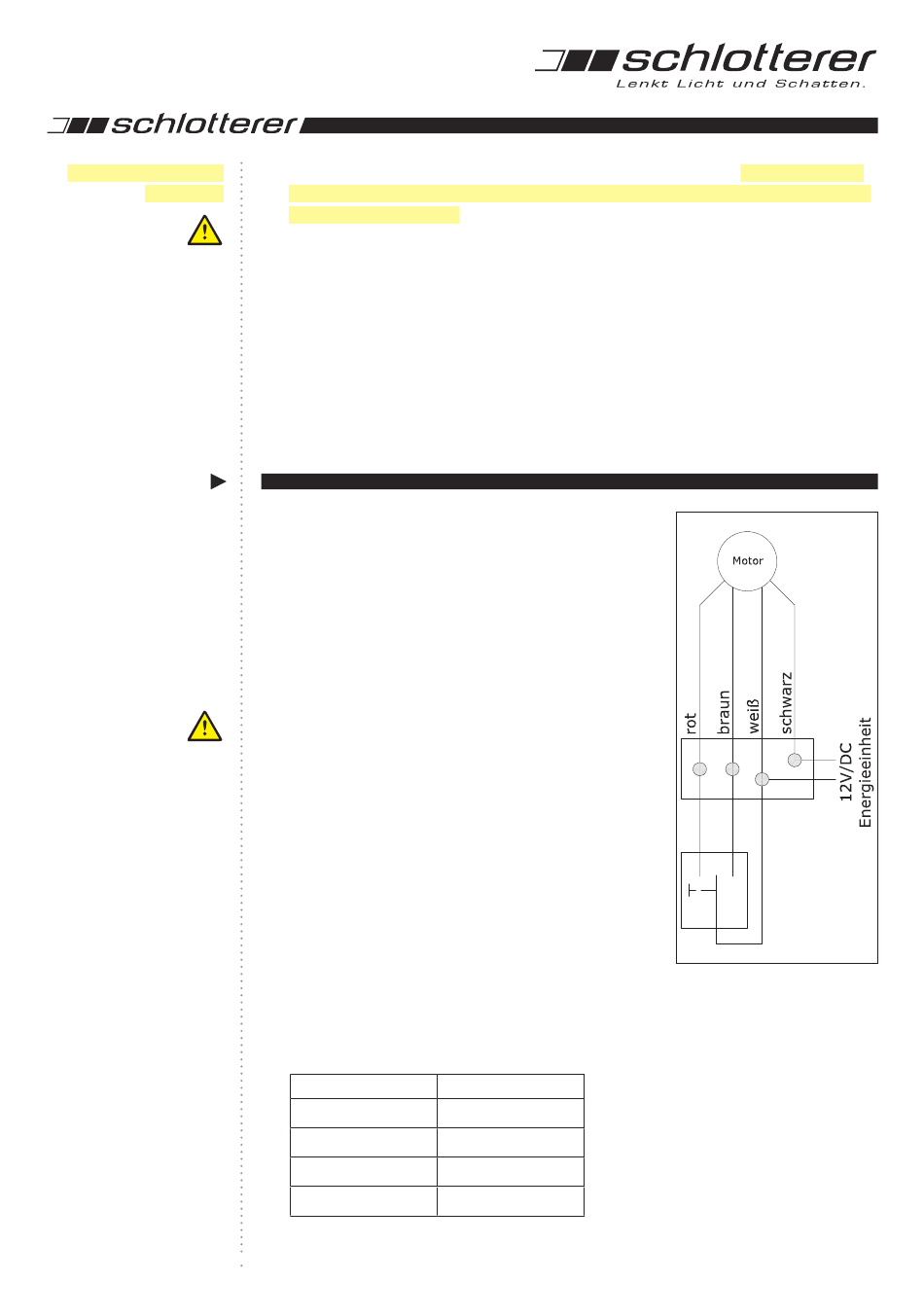

3.2 Den Antrieb gemäß den Angaben in der Tabelle
anschließen.
3.3 Anschluss des Motors niemals unter Spannung !
Gefahr durch Stromschlag !
3.4 Der Anschluss des Elektroantriebes darf nur
durch eine hierfür befugte Person, z.B. dem kon-
zessionierten Elektriker, durchgeführt werden.
■
Achtung: Es dürfen keine Installationsschalter zur Steuerung eingesetzt werden, die
einen gleichzeitigen AUF und AB-Befehl ermöglichen. Die Umschaltzeit bei Lauf-
richtungswechsel muss mindestens 0,5 Sekunden betragen.
Leitungsfarbe
rot
braun
weiß
schwarz
81000582018a VORO Motor
12V DC
AUF bzw. AB/ZU
AB/ZU bzw. AUF
+12V (Pluspol)
-0V (Minuspol)
1 / 4 Druckfehler und technische Änderungen vorbehalten.
