ACT FUZZY pro Bedienungsanleitung

FUZZY professional
Piezo Kreisel mit Heading-Funktion für Flächenmodelle
Beschreibung
Wir freuen uns, daß Sie sich für den
Funktionsvielfalt genau zu verstehen, lesen Sie bitte diese Beschreibung komplett durch, bevor
Sie mit dem Betrieb beginnen. Für ganz Eilige gibt es auf den letzten beiden Seiten eine Kurz-
Anleitung
FUZZY pro

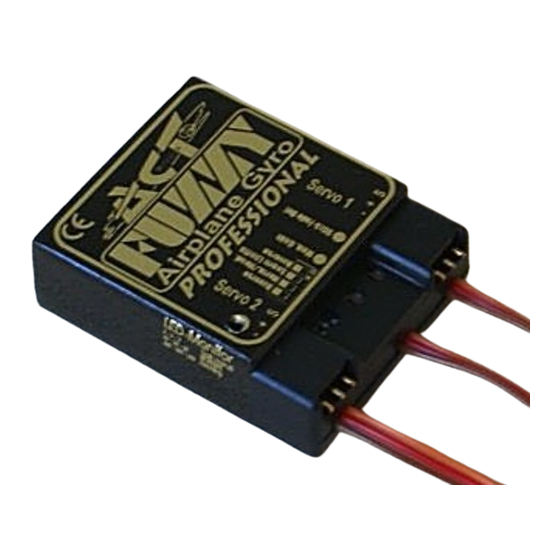

Der Piezo-Kreisel dient der Stabilisierung von Flugmodellen. Der Kreisel erkennt
durch seine intelligente, selbstlernende Software mit Mikroprozessor-Elektronik und Piezo-Sensor
jede Bewegung des Modells um die Kreiselachse und erzeugt eine dieser Bewegung
entgegengesetzte Servostellung. Der Kreisel wird dazu lediglich zwischen das Steuerservo für
diese Achse und dem Empfänger angeschlossen. Es können auch Achsen stabilisiert werden, die
mit 2 Servos gesteuert werden. Die Wirkung kann in zwei Betriebsarten gewählt werden. MODE
I entspricht einer Dämpfung (Normal) der Drehbewegung. MODE II entspricht einer
Haltewirkung (Heading) gegen Drehbewegungen, die von außen auf ein Modell einwirken.
Die Ansprechempfindlichkeit des Kreisels kann mittels Zusatzkanal vom Sender aus frei gewählt
und damit dem Modell und dem Steuerempfinden des Piloten angepaßt werden. Außerdem wird
mit dem Empfindlichkeitskanal auch zwischen beiden Betriebsarten umgeschaltet, bzw. AUS und
EIN-geschaltet.
Die besten Ergebnisse werden bei Verwendung von schnellen Servos erzielt. Wir empfehlen
grundsätzlich die Verwendung von Futaba-Servos, da diese Servos optimal mit der schnellen
FUZZY pro
Signalaufbereitung des zusammenarbeiten. Servos anderer Hersteller können zum
leichten „knurren" in der Nullstellung oder zu anderen Effekten neigen (Stromverbrauch).
Der FUZZY pro kann für alle Flächenflugmodelle, sowohl Motormodelle als auch
Segelflugmodelle, zur Stabilisierung einer Flugmodellachse eingesetzt werden.
Grundlagen
Flugmodelle unterliegen während des Fluges ständig äußeren Einwirkungen, die sich in
Drehbewegungen äußern und ein Modell von der vorgesehenen Flugbahn abweichen lassen, z.B.
durch Windböen etc. Der Fuzzy pro erkennt dies und führt gegen jede von außen einwirkende
Drehbewegung eine entsprechende Gegensteuerbewegung über das Servo aus. Die
Reaktionszeit ist enorm schnell, viel schneller als jeder Pilot dies steuern könnte.
Im Normal-Modus (Mode I) wird gegen jede Drehbewegung wie ein „Stoßdämpfer" (Mode I)
gearbeitet, z.B. bei Windböen.
Der FUZZY pro besitzt eine zweite Betriebsart (Mode II), in dieser Betriebsart wirkt der
Steuerknüppelausschlag direkt auf den Kreisel, dieser steuert dann das Ruder bzw. Modell ohne
dämpfende Wirkung nach der Vorgabe des Steuerknüppels und hält dabei die vorgegebene
Drehgeschwindigkeit proportional zum Knüppelausschlag konstant.
Steuerbewegungen des Piloten führen auch zu Drehbewegungen, eine interne Ausblendung
sorgt jedoch dafür, daß vom Piloten gesteuerte Drehbewegungen nicht kompensiert werden.
Mode I, Normal
Betriebsart wie alle bisherigen Kreisel, arbeitet mit hoher Dämpfung auf dem jeweiligen Ruder,
z.B. auf Querruder eingesetzt, ob beim Start oder zur Landung, im Geradeausflug oder zum
FUZZY pro
entschieden haben. Um die komplexe
FUZZY pro
Thermik-Kreisen, hält das Modell stabil, keine Bö kann die Landeeinteilung mehr
stören, keine noch so bockige Thermik kann das Modell aus der Bahn werfen. Für Thermikflüge
FUZZY pro
wird zum Suchen der
FUZZY pro
aktivieren und ab geht's nach oben im Zentrum vom Bart, herausfallen bei richtiger
Anwendung (fast) unmöglich. Beim Segler-Schlepp unentbehrlich auch für die Motormaschine,
FUZZY pro
hält beide Modelle absolut gerade und lässt keine abrupten Bewegungen über die
Längsachse mehr zu. Auch auf dem Höhenruder ergeben sich nicht gekannte Vorteile, z.b.
springt kein Modell mehr bei der Landung, im Kunstflug rastet das Modell regelrecht ein. Durch
diese Eigenschaften steigt die Leistung
Modellwiderstand, hervorgerufen durch Steuerausschläge der Ruder durch den Piloten, geringer.
Mode II, Heading
Neue Betriebsart, empfohlen für alle Modelle mit Problemen beim Start, z.B. auf Seitenruder.
Damit wird ein Ausbrechen des Modells nicht nur verhindert, der Kurs wird in jedem Fall
eingehalten. Mit der Heading Funktion (engl. Kurs halten) wird das Modell in seine gedachte
Richtung zurückgesteuert. Diese eignet sich auch für alle andere Ruder, muß aber im Einzelfall
ausprobiert werden. Knüppelausschlag bewirkt eine Drehung des Modells um die stabilisierte
Achse, die Drehgeschwindigkeit ist immer proportional zum Knüppelausschlag. Der Knüppel
steuert also die Drehgeschwindigkeit des Modells, nicht mehr eine Richtung.

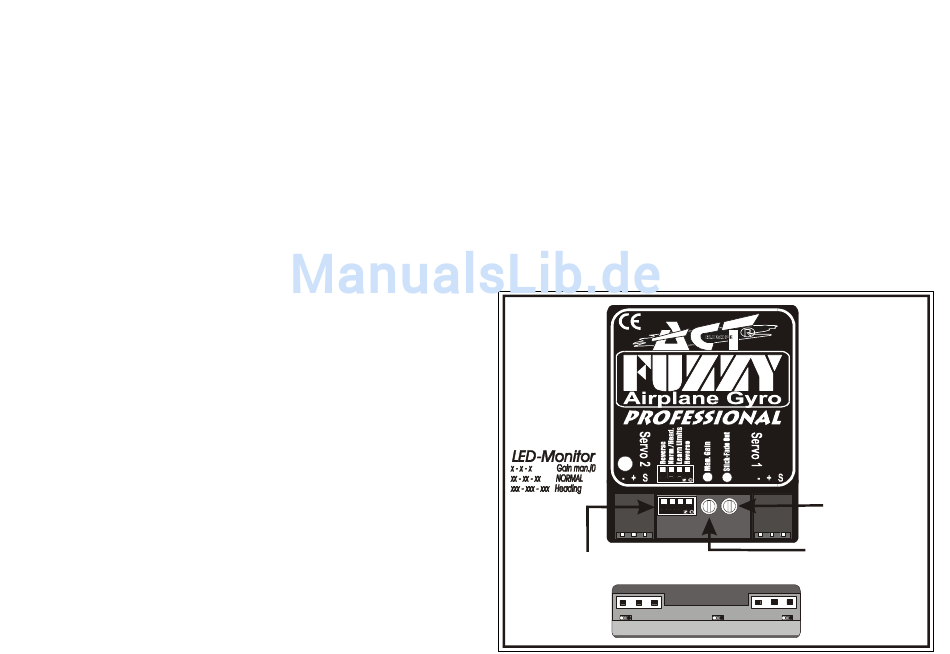

Bedienung
DIP-Switch
Ausgang 2
Output 2
1
abgeschaltet per Sender, sobald der „Bart" gefunden ist,
des Modells, denn insgesamt
Ausblendung
Stick fade out
1 2 3 4
Man. Gain/Dynamic
Ausgang 1
Output 1
wird der
