Anzeige - Vakuum - und Druckregulator
Der Vakuumregulator zeigt Drücke unterhalb des Atmosphärendruckes an.
Der Druckregulator zeigt den Überdruck an.
Der Bezugspunkt für beide Messgeräte ist der barometrische Druck.
Bedenken Sie, dass sich der barometrische Druck von Tag zu Tag ändert. Aufgrund
dieser Luftdruckschwankungen ändern sich auch die angezeigten Druckwerte.
3.2
Zusätzliche Schutzmaßnahmen vor Flüssigkeiten in der Pumpe
3.2.1
Kondensatabscheider (Saugseite)
Um das versehentliche Eindringen von Flüssigkeiten (Kondensaten) in die Pumpe zu verhin-
dern, ist ein Kunststoff-Abscheider mit Kugelrückschlagventil am saugseitigen Regler ange-
bracht.
Besteht die Möglichkeit des Eindringens größerer Flüssigkeitsmengen, die die Kapazität des
Abscheiders übersteigt, so empfiehlt sich die zusätzliche Installation (Abb. 2) eines größeren
Abscheidegefäßes (z.B. Woulffsche Flasche).

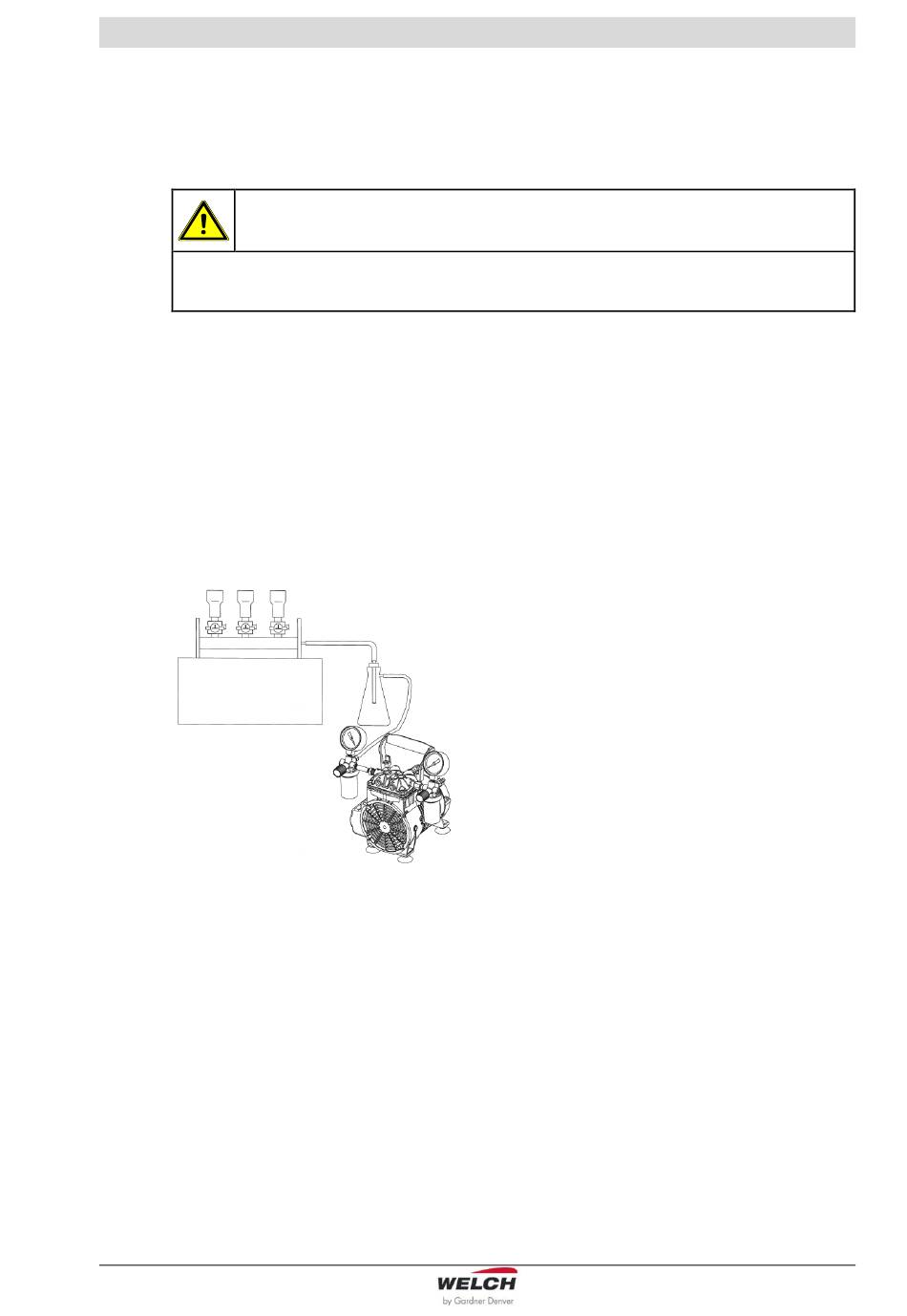

Abb. 2 Zusätzliches Abscheidegefäß zwischen Pumpe und Apparatur
3.2.2
Kühlfalle (Saugseite)
Wenn eine größere Menge Dampf (Wasser-, Lösungsmittel-) anfällt, der die Dampfverträg-
lichkeit der Pumpe übersteigt, ist die Installation einer geeigneten Kühlfalle notwendig.
Das üblicherweise verwendete Kältemittel ist Trockeneis bzw. ein Trockeneisgemisch mit
Aceton oder Alkohol.
Wartung:
Das Kältemittel muss einen möglichst hohen Füllstand in der Kühlfalle haben.
Der Druckanstieg in der angeschlossenen Vakuum-Apparatur zeigt an, dass die Kühlfalle
gesättigt ist.
Zur Reinigung ist die Kühlfalle auszubauen und abzutauen. Das anfallende Kondensat ist
vorschriftsmäßig zu entsorgen. Die Kühlfalle ist ggf. mit einem Reinigungsmittel zu säubern
und danach zu trocknen.
2522-34-46
