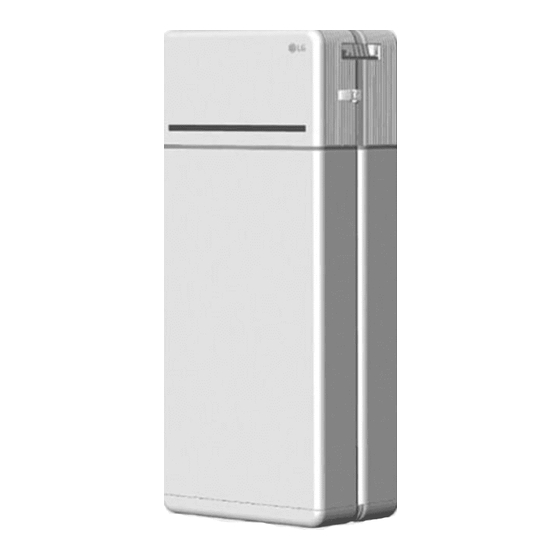

LG RESU16H Prime Installationsanleitung
  1. Anleitungen
  2. Marken
  3. LG Anleitungen
  4. Ladegeräte
  5. RESU16H Prime
  6. Installationsanleitung

LG RESU16H Prime Installationsanleitung

Vorschau ausblenden Andere Handbücher für RESU16H Prime:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Installation Manual for RESU16H Prime
Scan QR code to view
[Installation Manual PDF File]
LG Energy Solution strongly advises users to exercise due care in following LG Energy
Solution's product installation manual. Warranty claims are invalid if damage is caused by
human error in a manner inconsistent with the installation manual's instructions.
Scan QR code to view
[Installation Video Guide]
Scan QR code to download
[RESU Monitor (Android)]
Scan QR code to download
[RESU Monitor (iOS)]
Version 2.1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG RESU16H Prime

Inhaltszusammenfassung für LG RESU16H Prime

  • Seite 24 3.1.4 Geeignete Orte zur Installation 6.1.2 Kontaktinformation 3.1.5 Abstände 7. Anhang 3.1.6 Benötigte Werkzeuge & Sicherheitsausrüstung 7.1 Anschluss zum parallelen Akkusystem RESU16H Prime 3.1.7 Äußere Erscheinung und Maße 7.1.1 Einstellen des Widerstands für Beendigung 3.1.8 Abstand des Systems der Kommunikation (Über Abschnitt B) 3.1.9 Speicher installieren...

  • Seite 25: Sicherheit

    - zur Verminderung der Leistung, der Leistungsgarantie und mögliche Beschädigung des Akkus kommen. Schutzklasse 1 Benutzen Sie das Produkt ausschließlich mit einem Inverter, der von LG Energy Solution genehmigt ist. Achtung! Gefahr für Elektroschock sowie Entladung des Speichers unter der unten angegebenen URL. Überprüfen Sie das Menü “Home Battery”>...

  • Seite 26: Warnhinweise Aufkleber

    : Kenntnis der vor Ort geltenden elektrischen Sicherheitsvorschriften und -standards, NEC - National Electric Code usw. Akkus Die Reparatur oder die Demontage des Akkus darf nur von einem LG Service Center oder von einer Person durchgeführt werden, die von LG Energy Solution zugelassen ist, Instandhaltungsarbeiten durchzuführen.

  • Seite 27: Merkmale

    2.3 Wartung Kurzschlussstrom 1,616 kA Der RESU16H Prime-Speicher muss während des Normalbetriebs nicht gewartet werden, Dauer 0,44 ms wenn er gemäß Installationshandbuch ordnungsgemäß installiert wurde. Wenden Sie sich im Fehlerfall an das regionale Servicecenter. Um das Personal vor Verletzungen durch Stromüberschlag zu schützen, wurde die Gefahr des Stromüberschlags für das Akkusystem unter Verwendung der Berechnungen für...

  • Seite 28: Grundsätzliches Zum Anheben

    3.1.2 Grundsätzliches zum Anheben 4. Entnehmen Sie die gebündelten Teile, Für das Anheben und Tragen der Akku-Steuereinheit und der Akkumodule während der auch die Leiterplatte zum Anschluss Installation befolgen Sie bitte die nachstehende Anleitung. des Moduls Handhabungsposition Installateur A 5. Entnehmen Sie das Akkumodul B Installateur B 6.

  • Seite 29: Abstände

    3.1.5 Abstände 3.1.8 Abstand des Systems Für Installation, Verkabelung und Belüftung benötigt der Akku ausreichenden Abstand. Die empfohlenen Abstände links, rechts Decke und oberhalb des Produktes sind in der Zeichnung dargestellt. So kann gute 500 mm Belüftung und bequeme Installation (20") sichergestellt werden.
  • Seite 30 3. Entfernen Sie die Bohrschablone. 7. Entfernen Sie die Luftpolsterfolie Akku-Steuereinheit Ziehen Sie dann die von den Anschlüssen der Befestigungselemente an der Batteriesteuereinheit (BCU) und dem Stehhalterung 1 etwas an. Warnlabel der Batteriemodule Halterung zur stehenden_ Standing bracket_1 * Die Befestigungselemente Montage_1 werden zu einem späteren Schritt vollständig angezogen.
  • Seite 31 11. Prüfen Sie, ob der Speicher korrekt 15. Lösen Sie 4 Schrauben und entfernen funktioniert. Befolgen Sie dazu die Sie die obere Abdeckung. Schritte unten. M5 x L65 Flanschbolzen drehen Sie ihn gegen den Uhrzeigersinn. schalten Sie den Trennschalter ein. 3) Besteht kein Problem mit dem Zusammenbau und dem Produkt selbst, dann leuchtet die LED...
  • Seite 32 24. Schließen Sie die Kabel entsprechend der Anwendung an. drehen Sie ihn gegen den * Siehe hierzu Uhrzeigersinn. Abdeckung vorn 25. Richten Sie die Strom-und Kommunikationskabel separat mit Hilfe der Kabelbinder aus. * Lücken zwischen Kabeln und abgedichtet werden, damit keine Fremdmaterialien ins Akkupaket 21.
  • Seite 33 3.2 Installations 3.2.1.3.1 Website zum Anschluss: “https://resu.lgensol.com” Die fernbedienbare Überwachungseinrichtung (RMD) ist eine Vorrichtung, mit der man aus der Entfernung via app und Internet einen Akku überwachen kann. Bitte laden Sie die neueste RESU Monitor App herunter, indem Sie den QR-Code auf der Vorderseite scannen. Bitte suchen Sie nach einem aktualisierten Handbuch auf RESU Monitor, indem Sie die folgenden QR-Codes scannen.

  • Seite 34: Installation Mithilfe Des Rmd

    4. Klicken Sie nach Eingabe der Endbenutzer-ID (E-Mail-Adresse) auf 1. Suchen Sie das Produkt, das Sie installieren möchten. 2. Holen Sie sich die Vereinbarung der Datenschutzrichtlinie für den Kunden. auf Duplikate zu prüfen. 3. Wenn der Kunde der Datenschutzrichtlinie zustimmt, halten Sie bitte die 5.

  • Seite 35: Qr Code Scannen

    3.2.2.5 QR Code scannen 3.2.2.6.1 Ethernet-Verbindung (Primär) Die Methode mit QR Code Scanning funktioniert wie folgt. Schließen Sie das Ethernet an einen Router mit Internetverbindung an. * Hinsichtlich der Position des Konnektors des Ethernetkabels beachten Sie das Bild unten. Select Anschlüsse für Ethernet-Kabel Prime: Fixed at 2...
  • Seite 36 Produkts prüfen. Der Vorgang zur Installation des Produktes mithilfe von RMD ist nun abgeschlossen. Prüfen (https://resu.lgensol.com) When you log-in, you can check the product registration as shown in the picture. Kontinent: Wählen Sie Ihren Kontinent aus. Zeitzone: Stunde: Wählen Sie Ihre Zeitzone aus. RMD Power Save Timer: AUS (Standard) RMD-Betriebsmodus: Normalmodus (Standard) Servernutzung: Wählen Sie aus, ob der Cloud-Server (externes Internet) verwendet werden...

  • Seite 37: Anleitung Für Die Kabelverbindung Und Zum Einstellen Des Dip-Schalters

    3.3.2 Anleitung für die Kabelverbindung und zum Einstellen des DIP- 2. Polanschluss für Kommunikationskabel Schalters • Max. Kabellänge: 10 m 1. Abschnitt A: • Kabeltyp: 0.2~1.5mm² Kommunikationsanschluss zum ENABLE 12V (18~22AWG) Wechselrichter ENABLE GND • Pin-Belegung a) Zunächst verbinden Sie die RS485 A+ Leitung zum Einschalten Erde an RS485 B-...

  • Seite 38: Den Speicher Hochfahren

    5. Ist der Akku richtig eingerichtet, aber er funktioniert immer noch nicht, dann den Akku Zu Starke Entladung Leistungsgrenze Trennschalter abschalten BMS Intern 6. Kontaktieren Sie den Service von LG Energy Solution, der für Service zuständig Externe Kommunikation ist. Interne Kommunikation...

  • Seite 39: Deinstallation

    2. Falls der Wechselrichter an das Internet angeschlossen ist, dann den Log File vom Hersteller des Wechselrichters anfordern. 2-1. Senden Sie die Fehler-ID an den Regionalvertreter von LG ENERGY SOLUTION. 2-2. Trennschalter ausschalten. 2-3. Auf weitere Anweisungen von LG Energy Solution warten 3.

  • Seite 40: Anhang

    Diese sind zum Gebrauch ungeeignet und können für Menschen oder Eigentum eine Gefahr darstellen. Falls das Akkupaket beschädigt zu sein scheint, kontaktieren Sie den 2. Fall 2-1 : Sind zwei Akkupakete Kundendienst von LG Energy Solution in Ihrer Region. Für technischen Beistand die Kontakte (vorhanden) (already have) installiert und hat der Inverter zwei unten hinzuziehen.

  • Seite 41: Der Kommunikation (Über Abschnitt B)

    7.2 RMD Anwendungen 7.2.1. Überprüfung des Batteriestatus über RMD ENABLE 12V ENABLE 12V ENABLE GND Wechselrichter ENABLE GND RS485 A+ RS485 A+ RS485 B- RS485 B- CAN Hi CAN Hi CAN Lo CAN Lo Stellen Sie zunächst die RMD WLAN-Direktverbindung her wie unten gezeigt. Primary Secondary Erstes...

  • Seite 42: Bms, Dc/Dc Und Rmd Aktualisierung Über Rmd

    BMS, DC/DC und RMD Aktualisierung über RMD Übertemperatur Fehler 2 DiagResultFault2 0x0400 Laden Sie erst die Firmware herunter und starten Sie dann das Update, besuchen Sie die LG Lassen Sie den Akku ruhen, ESS Battery-Website und wählen Sie den Menüpunkt „Home Battery Partner“ > „Technical bis Raumtemperatur erreicht Support“.

  • Seite 43: Installation Über Rmd Für Webbenutzer

    7.2.3 Installation über RMD für Webbenutzer Upgrade auf F/W möglich. upgrade wird mit den folgenden drei zielen durchgeführt. - RMD Rufen sie “https://resu.lgensol.com” auf wählen sie sich ein. - BMS - DC/DC Durch Integration und Separation kann auch das BMS (Batterie-Management-System) und DC/DC aktualisiert werden.
  • Seite 44 Um zum Startbildschirm zu gehen, die ID / das Passwort eingeben und auf ‘Beitreten’ klicken. ID: Installateur / *Passwort: ####1234 44CBXXXC14F, #### = C14F) Wenn Sie über ein Installateur-Konto angemeldet sind, zeigt der RMD-webserver standardmäßig die Installateur-Anwendungsseite. In der Mitte der Webseite werden vier auswählbare Register angezeigt.
  • Seite 45 7.2.3.6 RMD Setup Auf dieser registerkarte können sie mit der einrichtung des WLAN fortfahren. Wenn Sie eine Ethernet-Verbindung benutzen, müssen Sie auf dieser Registerkarte nichts machen, sodass Sie sofort auf ‘Weiter’ klicken können, um zur nächsten Registerkarte zu gehen. 1. Kontinent: Kontinent auswählen 2.
