3.3. Anschlussbelegung

3.3.2. Detaillierte Anschlussbelegung

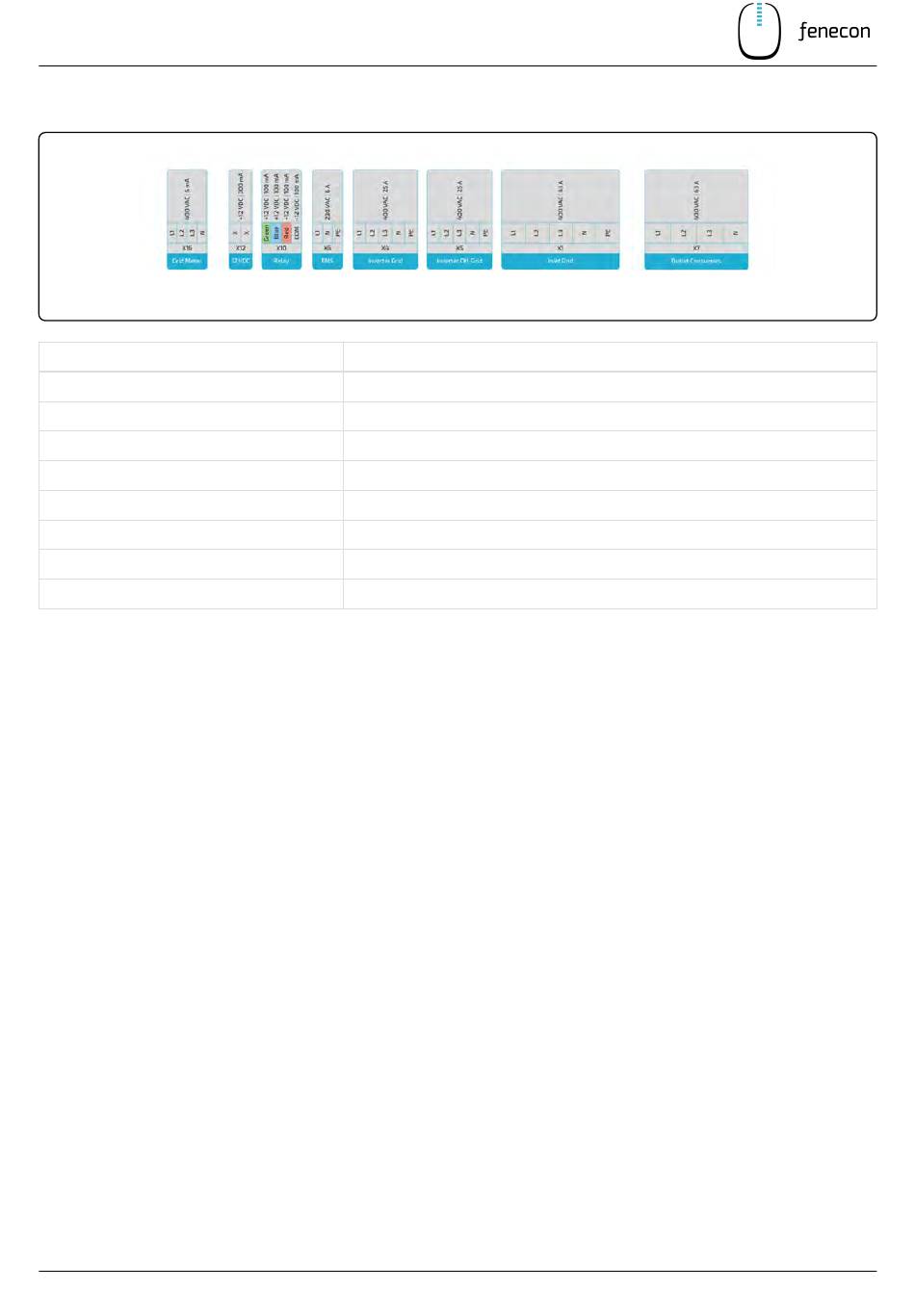

Abbildung 3. Detaillierte Anschlussbelegung – AVU
Pos.
X16
X12
X10
X6
X4
X5
X1
X7
Tabelle 6. Detaillierte Anschlussbelegung – AVU
12 / 43
Beschreibung
Optional: Versorgung FENECON Home Energy Meter
12 V DC
Relay Status
AC - Versorgung EMS-Box
Wechselrichter Grid
Wechselrichter Off-Grid
Netzanschluss
Verbraucheranschluss
FENECON AVU Montage- und Bedienungsanleitung
Version:2023.01
