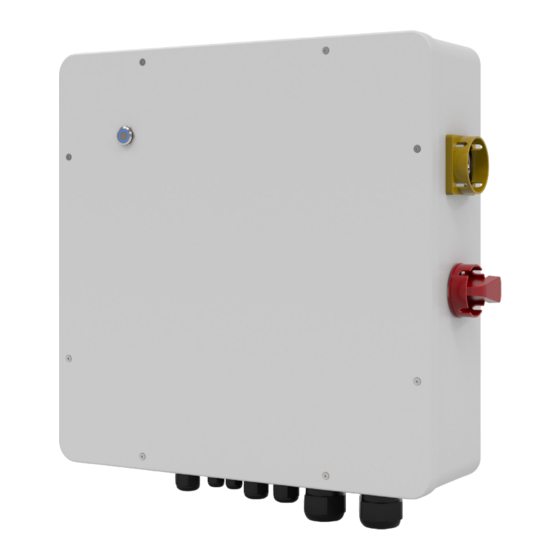

- Seite 1 FENECON AVU (Automatische Verbraucher-Umschaltung) Montage- und Serviceanleitung Stromspeichersysteme für die 100% Energiewende...
-
Seite 2: Inhaltsverzeichnis
Wandmontage ..........................23 Elektrische Installation..................... 24 Gesamtübersicht der Anschlussverbindungen ................24 Verbindungen zwischen den einzelnen Komponenten ............... 25 7.2.1 Anschluss des Netzeingangs und der Verbraucher ..................25 7.2.2 Verbindung zum Wechselrichter ......................... 26 2 / 40 Montage- und Bedienungsanleitung FENECON AVU... - Seite 3 Übergabe an den Betreiber ..................39 12.1 Informationen für den Betreiber ....................39 Demontage und Entsorgung ..................39 13.1 Demontage ............................39 13.2 Entsorgung ............................39 Verzeichnisse ......................40 14.1 Abbildungsverzeichnis ........................40 14.2 Tabellenverzeichnis ........................40 Montage- und Bedienungsanleitung FENECON AVU 3 / 40...
-
Seite 4: Informationen Zu Dieser Anleitung
Das Personal muss diese Montage- und Bedienungsanleitung vor Beginn aller Arbeiten sorgfältig gelesen und verstanden haben. Formelles zur Montage- und Bedienungsanleitung © FENECON GmbH, 2022. Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, ist nur mit einer Genehmigung der Firma FENECON GmbH gestat- tet. Version/Revision Tabelle 1: Version / Revision Version/ Änderung... -
Seite 5: Aufbau Von Warnhinweisen
Die möglichen Folgen bei Nichtbeachtung des Warnhinweises sind z. B. Quetschungen, Verbren- nungen oder andere schwere Verletzungen. Maßnahmen/Verbote Unter Maßnahmen/Verbote sind Handlungen aufgeführt, die zur Vermeidung einer Gefährdung er- folgen müssen (z. B. Antrieb stillsetzen) oder die zur Vermeidung einer Gefährdung verboten sind. Montage- und Bedienungsanleitung FENECON AVU 5 / 40... -
Seite 6: Begriffe Und Abkürzungen
Automatische Verbraucher-Umschaltung Batterie Management System Direct Current – Gleichstrom Energiemanagement System Energy-Meter Stromzähler für den Wechselrichter am Netzanschlusspunkt Inbetriebnahme Netzanschlusspunkt Schutzleiter Verband der Elektrotechnik, Elektronik & Informationstechnik e. V. Widget Komponente des Online-Monitoring 6 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 7: Sicherheit
2.2.2 Servicepersonal Zu Servicepersonal zählt Herstellerpersonal oder durch die FENECON GmbH unterwiesenes und au- torisiertes Fachpersonal, welches für Arbeiten an der Anlage (z. B. Montage, Reparatur, Wartung, etc.) durch den Betreiber angefordert werden muss. Montage- und Bedienungsanleitung FENECON AVU... -
Seite 8: Allgemeines Zur Avu
Die Batteriespannung mit einem Multimeter messen und sicherstellen, dass die Ausgangs- spannung im Aus-Modus 0 V beträgt. − Wenn eine Anomalie festgestellt wird, das Gerät sofort ausschalten. − Die Wartungsarbeiten erst fortsetzen, nachdem die Ursachen der Anomalie beseitigt wurden. 8 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 9: Brandschutz
Sicherheit Allgemeines zur AVU 2.3.2 Brandschutz − Die AVU nicht direktem Sonnenlicht aussetzen. − Den Kontakt mit leitfähigen Gegenständen (z. B. Drähten) vermeiden. Montage- und Bedienungsanleitung FENECON AVU 9 / 40... -
Seite 10: Technische Daten Avu-63-16
Netzausfall > Notstrombetrieb: ca. 3 s Notstrombetrieb > Netzbetrieb: ca. 3 s Zertifizierung / Gesamtsystem Richtlinie Allgemein Breite | Tiefe | Höhe 486 | 147 | 486 mm Gewicht, ca. 16 kg Verschmutzungsgrad Mechanische Krafteinwir- IK10 kung/Stoßfestigkeit 10 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 11: Abmessungen
Technische Daten AVU-63-16 Abmessungen Abmessungen Die Maße sind in mm angegeben. Abbildung 1: AVU – Abmessungen Montage- und Bedienungsanleitung FENECON AVU 11 / 40... -
Seite 12: Anschlussbelegung
Technische Daten AVU-63-16 Anschlussbelegung Anschlussbelegung 3.3.1 Übersicht Innenaufbau Abbildung 2: Übersicht Innenaufbau – AVU 12 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 13: Detaillierte Anschlussbelegung
3.3.2 Detaillierte Anschlussbelegung Abbildung 3: Detaillierte Anschlussbelegung – AVU Tabelle 6: Detaillierte Anschlussbelegung – AVU Pos. Beschreibung Optional: Versorgung FENECON Home Energy Meter 12 V DC Relay Status AC - Versorgung EMS-Box Montage- und Bedienungsanleitung FENECON AVU 13 / 40... -
Seite 14: Detaillierte Anschlussbelegung - Avu
Technische Daten AVU-63-16 Anschlussbelegung Tabelle 6: Detaillierte Anschlussbelegung – AVU Pos. Beschreibung Wechselrichter Grid Wechselrichter Off-Grid Netzanschluss Verbraucheranschluss 14 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 15: Allgemeine Beschreibung
Netzversorgung auf den Notstromabgang des Wechselrichters und zurück, bei Netzwiederkehr. Zudem ist eine manuelle Umschaltung von außen möglich. Für die Installation des Speichersystems, bitte die Anleitung des Fenecon Home beachten! HINWEIS Die konforme Netztrennung findet weiterhin im Wechselrichter statt. Die AVU dient ausschließ- lich zur Umschaltung der Verbraucher. -
Seite 16: Montagevorbereitung
Tabelle 7: Lieferumfang – AVU Abbildung Anzahl Bezeichnung Automatische Verbraucher-Umschaltung Wandhalterung Schraube für Wandhalterung Schraube M6x67mm und Dübel 8x60mm für Wandmontage Mutter, Karosseriescheibe und Federring für Er- dung Blindstopfen für nicht-verwendete Verschraubun- 16 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 17: Benötigtes Werkzeug
Zur Montage der Komponenten der Anlage wird folgendes Werkzeug benötigt. HINWEIS Das Werkzeug ist nicht im Lieferumfang enthalten. Tabelle 8: Benötigtes Werkzeug Abbildung Bezeichnung Abbildung Bezeichnung Stift Wasserwaage Schlagbohrmaschine / Schraubendrehersatz Akkuschrauber Meterstab Seitenschneider 2,5mm Inbusschlüssel Gabelschlüsselsatz Montage- und Bedienungsanleitung FENECON AVU 17 / 40... - Seite 18 Montagevorbereitung Benötigtes Werkzeug Tabelle 8: Benötigtes Werkzeug Abbildung Bezeichnung Abbildung Bezeichnung Crimpzange bis 16mm² Multimeter Zange für Verschrau- Schutzbrille bungen Sicherheitsschuhe Staubmaske Gummihammer Staubsauger Abisolierzange bis Schutzhandschuhe 16mm² Drehmomentschlüssel 18 / 40 Montage- und Bedienungsanleitung FENECON AVU...
-
Seite 19: Montage Avu
– Mit dem Beginn der Arbeiten am Wechselrichter mindestens 5 Minuten nach dem Abschal- ten warten. – Sicherheitshinweise der FENECON GmbH beachten. – Keine freiliegenden spannungsführenden Teile oder Kabel berühren. – Die Klemmleiste mit angeschlossenen DC-Leitern nicht unter Last aus dem Steckplatz heraus- ziehen. - Seite 20 Durch das Eindringen von Sand, Staub und Feuchtigkeit kann die AVU beschädigt und die Funk- tion beeinträchtigt werden. – AVU nur öffnen, wenn die Luftfeuchtigkeit innerhalb der Grenzwerte liegt und die Umgebung sand- und staubfrei ist. 20 / 40 Montage- und Bedienungsanleitung FENECON AVU...
- Seite 21 Reinigungsmittel Durch die Verwendung von Reinigungsmitteln kann die AVU und Teile der AVU beschädigt wer- den. – Die AVU und all seine Teile ausschließlich mit einem mit klarem Wasser befeuchteten Tuch reinigen. Montage- und Bedienungsanleitung FENECON AVU 21 / 40...
-
Seite 22: Aufstellbedingungen Und Abstände Am Aufstellort
– Vor der Vorderseite der AVU mindestens 1000 mm Abstand einhalten. – Seitlich links der AVU mindestens 100 mm Abstand einhalten. – Seitlich rechts der AVU mindestens 400 mm Abstand einhalten. 22 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 23: Wandmontage
3. Die AVU, mit Hilfe des Bügels an der Rückseite, an die Wandhalterung hängen. 4. Anschließend an der linken Seite mit Hilfe der beilie- genden Schrauben sichern. 5. Die acht Schrauben an der Vorderseite lösen und den Deckel abnehmen (Inbus 2,5mm). Montage- und Bedienungsanleitung FENECON AVU 23 / 40... -
Seite 24: Elektrische Installation
Absicherung der Verbraucher mit RCD Typ B und passenden LS- Schaltern Verbraucher / Notstromverbraucher EMS-Box Anschluss (unterbrechungsfrei) (AC-Versorgung der EMS-Box) Automatische Verbraucher-Umschaltung (AVU) Wechselrichter Externes Zustandssignal Netz Optional: FENECON Home Energy Meter (Energieflussrichtungszähler) 24 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 25: Verbindungen Zwischen Den Einzelnen Komponenten
Klemmstelle im Zählerkasten für Anschlusskabel zur AVU-Box (5x16mm²) Anschlussstelle in der AVU-Box (X7 & X1) Verbraucher am Sicherungskasten bzw. Unterverteilung mit Typ B FI & LS - Schaltern AVU – Verbindungsleitung (4x16mm²) + externer Erdungsdraht (1x16mm²) Montage- und Bedienungsanleitung FENECON AVU 25 / 40... -
Seite 26: Verbindung Zum Wechselrichter
Verbindung zum Wechselrichter Abbildung 8: AC-Anschluss Wechselrichter Tabelle 11: Komponenten Wechselrichter Anschluss (nicht im Lieferumfang enthalten) Pos. Beschreibung Wechselrichter Netzanschluss Wechselrichter an X5 (On- Grid) (5x4mm²) Notstromanschluss Wechselrichter an X4 (OFF – Grid) (5x4mm²) 26 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 27: Verbindung Zur Ems-Box
Verbindungen zwischen den einzelnen Komponenten 7.2.3 Verbindung zur EMS-Box Abbildung 9: AC-Versorgung der EMS-Box Tabelle 12: Komponenten EMS-Box Anschluss (nicht im Lieferumfang enthalten) Pos. Beschreibung EMS-Box (AC-Anschluss) Anschluss AC-Versorgung EMS- Box an X6 (3x1,5mm²) Montage- und Bedienungsanleitung FENECON AVU 27 / 40... -
Seite 28: Anschluss Energy Meter Ohne Externe Erzeuger
Klappwandler (direkt hinter EVU-Zähler) bereits vormontiert am Energy Meter Wechselrichter Modbus Verbindung zwischen Energy Meter und Wechselrichter HINWEIS Sollte eine Bestandsanlage mit einem bereits installierten Energy Meter vorliegen, muss das Energy Meter nicht umgebaut werden. 28 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 29: Anschluss Einer Externen Zustandsanzeige (Optional)
Externe Zustandsanzeige (drei Zustände, je Zustand: 12V DC/ 30mA) HINWEIS Bei der externen Zustandsanzeige handelt es sich um ein eigenes Design des Installateurs. Hierfür wird weder im Lieferumfang noch optional ein Produkt bereitgestellt. Montage- und Bedienungsanleitung FENECON AVU 29 / 40... -
Seite 30: Elektrische Installation Mit Externem Ac-Erzeuger
EMS – Box Anschluss (unterbrechungsfrei) (AC-Versorgung der EMS-Box) Automatische Verbraucher-Umschaltung (AVU) Wechselrichter Externes Zustandssignal Netz FENECON Home Energy Meter (Energieflussrichtungszähler) Externer AC – Erzeuger HINWEIS PV-Wechselrichter, BHKWs, Kleinwindkraftanlagen oder sonstige Erzeuger in der bestehenden Unterverteilung müssen an Punkt 11 installiert werden. -
Seite 31: Anschluss Energy Meter Mit Externem Ac- Erzeuger
Pos. Beschreibung Netz 2-Richtungszähler von Energieversorger FENECON Home Energy Meter (Spannungsversorgung von X16: 4x1,5mm²) Klappwandler (direkt hinter AC- Erzeuger) bereits vormontiert am Smartmeter Fenecon Wechselrichter Modbus zwischen Smartmeter und Fenecon Wechselrichter AC- Erzeuger (direkt hinter EVU – Zähler und hinter die Klappwandler des Energy-... -
Seite 32: Anzeige Und Bedienung
LED-Statusanzeige Abbildung 14: LED-Statusanzeige Tabelle 17: LED-Statusanzeige Pos. Beschreibung Das System befindet sich im automatischen Netzbetrieb Blau Das System befindet sich im Notstrommodus (automatisch/manuell) Das System befindet sich im manuellen Netzbetrieb Grün 32 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 33: Bedientätigkeiten
− Alle externen Versorgungsleitungen (Spannungsversorgung, Kommunikationskabel) sind fach- gerecht angeschlossen. − Alle Anschlusswerte sind auf die Anlage abgestimmt und erforderliche Einstellungen wurden vorgenommen. − Alle nötigen Prüfungen der Anlage wurden normgerecht durchgeführt. Montage- und Bedienungsanleitung FENECON AVU 33 / 40... -
Seite 34: Einstellungen Am Überwachsungsrelais
Abschaltverzögerung (zwischen 0,5 und 60 Sekunden) Sollwert: 0,5 Sekunden Maximalspannung (zwischen 380 und 480 V) Sollwert: 450 V Nennspannung (zwischen 4 und 25 %) Sollwert: 15% Minimalspannung (zwischen 300 und 400 V) Sollwert: 350V 34 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 35: Einschalten Der Leitungsschutzschalter
Abbildung 17: Einsichern der Leitungsschutzschalter in der AVU Endmontage Zur Endmontage der AVU wie folgt vorgehen: Montage des Deckels a) Den Stecker des Tasters im Deckel mit dem Stecker in der AVU verbinden. Montage- und Bedienungsanleitung FENECON AVU 35 / 40... -
Seite 36: Einschalten/Ausschalten Der Anlage
Falls die Anlage außer Betrieb genommen werden muss, bitte in folgender Reihenfolge vorgehen: 1. Batteriespeicher ausschalten 2. Wechselrichter ausschalten 3. Hauptsicherung am Zähler ausschalten 4. Leitungsschutzschalter in der AVU-Box ausschalten Zwingend Spannungsfreiheit feststellen, bevor das Gerät demontiert oder umgebaut wird! 36 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 37: Austauschen Der Feinsicherungen
Es sind ausschließlich G-Sicherungseinsätze mittelträge (250 V / 6,3 A) zu verwenden! WARNUNG Solange der Wechselrichter oder das Netz eingeschaltet sind, liegt hier Spannung an! FENECON-Service 10.1 Kontaktdaten Bei Störungen der Anlage ist der FENECON-Service zu kontaktieren: Telefon: +49 (0) 991 64 88 00 33 E-Mail: service@fenecon.de 10.2... -
Seite 38: Technische Wartung
An der Anlage müssen keine regelmäßigen Prüfungen und Inspektionen zu den normativen Vorga- ben durchgeführt werden. 11.2 Wartungsarbeiten An der Anlage müssen keine regelmäßigen Wartungsarbeiten zu den normativen Vorgaben durch- geführt werden. 11.3 Reparaturen Bei defekten Komponenten muss der FENECON-Service kontaktiert werden. 38 / 40 Montage- und Bedienungsanleitung FENECON AVU... -
Seite 39: Übergabe An Den Betreiber
Die AVU nur durch autorisierte Elektrofachkräfte demontieren lassen. 13.2 Entsorgung − Die AVU darf nicht im normalen Hausmüll entsorgt werden. − Die Entsorgung des Produktes muss den örtlichen Vorschriften für die Entsorgung entspre- chen. Montage- und Bedienungsanleitung FENECON AVU 39 / 40... -
Seite 40: Verzeichnisse
Komponenten für den SmartMeter Anschluss & externem AC- Erzeuger (optional) ..31 Tabelle 17: LED-Statusanzeige ......................32 Tabelle 18: Bedienung AVU......................33 Tabelle 19: Einstellungen am Überwachungsrelais ................34 Tabelle 20: Informationen für den Betreiber ..................39 40 / 40 Montage- und Bedienungsanleitung FENECON AVU...
