6.3
Einbau Unterflurverteiler
Abb. 8
Ausrichtung nach Zu- und Abführenden Leitungen
1
3
Abb. 9
1
2
3
Abb. 10
1
2
2
5
4
•

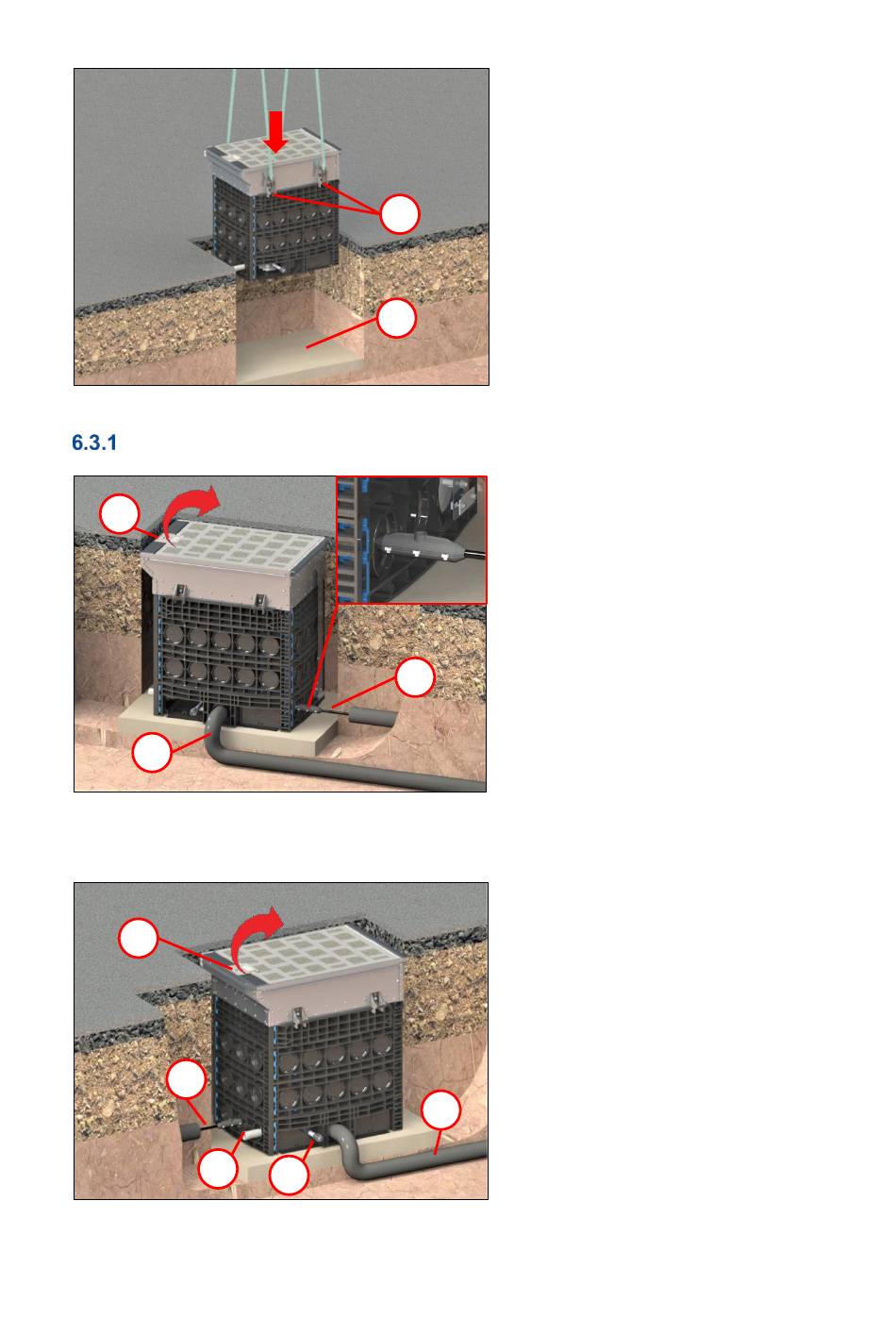

Den Unterflurverteiler an den dafür
vorgesehenen 4 Stück Kranösen (1)
aufnehmen.
•
Tragseile oder Ketten mit einer
Schenkellänge von mindestens
1,0m verwenden.
•
Unterflurverteiler in geschlossenem
Zustand auf die Baugrubensohle (2)
setzen.
Die Kranösen (1) bleiben am
Unterflurverteiler befestigt und
werden mit eingegraben.
Hinweis!
Die Zu- und Abführenden Leitungen sind
auf die Position der Verriegelungsklappe
(1) auszurichten!
Einbau – Beispiel EK600
•
Zuleitung (2) an der Rückseite,
gegenüber Verriegelungsklappe (1).
•
Drainage (3) – längsseitig.
Einbau – Beispiel EK800
•
Zuleitung (2) Vorderseite, unterhalb
Verriegelungsklappe (1).
•
Schmutzwasserabfluss (3).
•
Frischwasserzufluss (4).
•
Drainage (5) – längsseitig.
11
