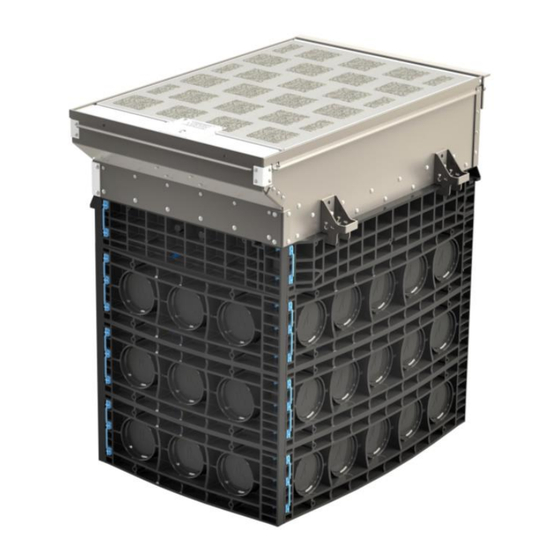

- Seite 1 Montageanleitung Unterflurverteiler EK600 | EK800 mit schwenkbarem Deckel...
-
Seite 2: Inhaltsverzeichnis
Inhalt deutsch Allgemeine Hinweise Sicherheitshinweise 2.1 Elektrischer Einbausatz 2.2 Allgemein Prinzip-Darstellung „Schnorchel-Effekt“ Produktbeschreibung 4.1 Technische Daten Lieferumfang 5.1 Benötigte Werkzeuge (nicht im Lieferumfang) Montage 6.1 Allgemein 6.2 Baugrubensohle erstellen Drainage Mögliche Situationen für Baugrubensohle 6.3 Einbau Unterflurverteiler Ausrichtung nach Zu- und Abführenden Leitungen 6.4 Erdung 6.5 Montage umlaufendes Fugenband Umgebende Oberfläche herstellen... - Seite 3 15 Haftungsausschluss / Gewährleistung 16 Kontakt...
-
Seite 4: Allgemeine Hinweise
Baugruppen und Zubehörteilen Änderungen vorzunehmen, die unter Beibehaltung der wesentlichen Merkmale zur Steigerung der Sicherheit und Leistungsfähigkeit für zweckmäßig erachtet werden. Das Urheberrecht an dieser Anleitung verbleibt bei der Langmatz GmbH. 2 Sicherheitshinweise Das Produkt entspricht zum Zeitpunkt der Drucklegung dem neuesten Stand der Technik und wird betriebssicher ausgeliefert. -
Seite 5: Allgemein
Allgemein Am Unterflur-Verteilsystem angebrachte Hinweisschilder sind zu beachten. Hinweisschilder müssen frei von Schmutz sein. Fehlende oder unleserlich gewordene Schilder sind zu ersetzen. Regelmäßige Wartung und Reinigung sind für den sicheren Betrieb zwingend erforderlich und muss durch geschultes Fachpersonal erfolgen (siehe auch Kapitel 11). -
Seite 6: Prinzip-Darstellung „Schnorchel-Effekt
3 Prinzip-Darstellung „Schnorchel-Effekt“ Gefahr! Um einen „Schnorchel-Effekt“ bei steigendem Wasser zu vermeiden, müssen zuleitende und abgehende Kabel / Leitungen (4), abgedichtet werden (siehe Abb. 2 1 Erdgleiche 2 Unterflurverteiler 3 Wanne/Überflutungssichere Haube Abb. 1 Die Abdichtung muss gasdicht ausgeführt werden. •... -
Seite 7: Produktbeschreibung
4 Produktbeschreibung Der Unterflurverteiler EK600 | EK800 ist vor allem für die Energieverteilung auf öffentlichen Plätzen und die Bedienung durch Laien, entwickelt. Entsprechend benutzerfreundlich und leichtgängig ist die Bedienung. Zusätzlich wird hoher Wert auf Sicherheit gelegt (z.B. durch Zuklappsicherung und Trittschutzdeckel). -
Seite 8: Lieferumfang
5 Lieferumfang Pos. 1 Verriegelungsklappe Pos. 2 Öffnung für Wasserstandmessung und Auspumpmöglichkeit Pos. 3 Gasdruckfeder Pos. 4 Zuklappsicherung Pos. 5 Fugenband (im Beipack) Pos. 6 Kranösen Pos. 7 Schachtkorpus Abb. 3 Pos. 8 Kabelauslass-Deckel Pos. 9 Schlüssel Abb. 4... -
Seite 9: Benötigte Werkzeuge (Nicht Im Lieferumfang)
Benötigte Werkzeuge (nicht im Lieferumfang) Für die Montage und den Anschluss sind handelsübliche Handwerkzeuge ausreichend. Es sind keine Spezialwerkzeuge erforderlich. 6 Montage Allgemein • Der Einbau des Unterflurverteilers muss durch eine Fachfirma erfolgen. • Vor dem Herstellen einer tragfähigen Baugrubensohle muss eine Beurteilung der Bodenverhältnise erfolgen. -
Seite 10: Mögliche Situationen Für Baugrubensohle
Mögliche Situationen für Baugrubensohle Situation „A“ Für begehbare Bereiche: • Unterfüllung/Auflager von mindestens 300 mm Dicke herstellen. • Unterfüllung/Auflager muss aus „nicht bindigem“ bis „bindigem“ Mischboden bestehen (Bodenarten der Gruppe G1 entsprechend ATV-DVWK-A127). • Unterfüllung/Auflager lagenweise ≥ 98% einbringen und auf D verdichten. -
Seite 11: Einbau Unterflurverteiler
Abb. 8 Ausrichtung nach Zu- und Abführenden Leitungen Hinweis! Die Zu- und Abführenden Leitungen sind auf die Position der Verriegelungsklappe (1) auszurichten! Einbau – Beispiel EK600 • Zuleitung (2) an der Rückseite, gegenüber Verriegelungsklappe (1). • Drainage (3) – längsseitig. -
Seite 12: Erdung
Erdung Der Erdungsanschluss (1) befindet sich an der Rückseite des Unterflurverteilers. Es besteht die Möglichkeit einen Banderder anzuschließen. Beachten: Das Anschließen erfolgt vor dem Verfüllen der Baugrube! Um die vorgegeben Werte nach VDE einzuhalten ist eine entsprechende Messung durchzuführen. Weitere Vorgaben auf Basis der lokalen Begebenheiten, sowie Vorgaben des zuständigen Netzbetreibers sind einzuhalten. -
Seite 13: Umgebende Oberfläche Herstellen
7 Umgebende Oberfläche herstellen Baugrube verfüllen • Baugrube mit verdichtungsfähigem Material (2) stufenweise nach ZTV E-StB 09 bis Unterkante Oberbau (1) verfüllen. (Höhe Oberbau ca. 65 cm). Abb. 14 Oberbau herstellen (im befahrbaren Bereich) Hinweis! Vor dem Verdichten vom Oberbau muss der Spalt zwischen Schwenkdeckel (1) und Stahlrahmen (3) gegen Deformation gesichert... -
Seite 14: Schwenkdeckel-Oberfläche Herstellen
8 Schwenkdeckel-Oberfläche herstellen Warnung! Der Schwenkdeckel ist werkseitig nicht abgedichtet! • Die Schwenkdeckel-Oberfläche ist werksseitig leer und somit auspflasterbar. • Bei bauseitiger Herstellung der Schwenkdeckel-Oberfläche beachten: Eingebrachter Belag darf sich bei geöffnetem Schwenkdeckel nicht Abb. 17 lockern oder herausfallen. Daher gut sichern! 9 Bedienung Verriegelungsklappe Schwenkdeckel öffnen... -
Seite 15: Prüfung Wasserstandsanzeige
Prüfung Wasserstandsanzeige Öffnung zur Prüfung von vorhandenem Wasserstand z.B. bei Überflutung (1). Gleichzeitig auch Auspump-Öffnung. • Meterstab (oder anderes geeignetes Werkzeug) in die Öffnung bis zum Boden einführen (2). • Ist Wasserstand vorhanden darf nicht geöffnet werden! • Unterflurverteiler durch die Öffnung auspumpen. -
Seite 16: Schwenkdeckel Komplett Aufklappen
Schwenkdeckel komplett aufklappen (Darstellung mit Beispiel-Ausbau und Trittschutzdeckel) • Schwenkdeckel so weit öffnen bis die seitliche Zuklappsicherung (1) einrastet. Warnung! Zuleitungskabel (2) auf Beschädigungen prüfen. Ist das Zuleitungskabel beschädigt, darf der Unterflurverteiler nicht betrieben werden. Gefahr durch Stromschlag und Brandgefahr! Abb. -
Seite 17: Betrieb
10 Betrieb 10.1 Betrieb in geschlossenem Zustand (Darstellung mit Beispiel-Ausbau und Trittschutzdeckel) Beachten! Bevor der Schwenkdeckel geschlossen wird, den jeweils benötigten Kabelauslass-Deckel (3) wie folgt öffnen. • Trittschutzdeckel (2) (optional), nach oben klappen. • Sicherungshaken (1) schließen. • Benötigten Kabelauslass-Deckel (3) anheben und in Führungsnut nach unten ziehen. - Seite 18 • Schwenkdeckel mit Druck nach unten einschwenken. • Gasdruckfedern dämpfen und verhindern das Zufallen. Vorsicht! Auf einen geordneten Kabel- / Schlauchverlauf achten. Abb. 27 • Für die Verriegelung des Unterflurverteiler sollte der Benutzer auf dem Schwenkdeckel stehen. • Innensechskant-Schlüssel SW14 (1) in Verschlussbolzen (2) stecken.
-
Seite 19: Wartung
11 Wartung 11.1 Allgemeine Maßnahmen Fristen Bemerkungen Maßnahmen Innenraum des nach jedem Gebrauch (durch Fachpersonal) Unterflurverteilers reinigen Befestigungsschrauben auf jährlich festen Sitz kontrollieren Gasdruckfedern müssen Schwenkdeckel öffnen und regelmäßig bedient schließen ½ jährlich werden um die Dichtungen zu ölen. Sichtprüfung der Drainage auf nach jedem Gebrauch freien Abfluss 12 Konformitätserklärung... -
Seite 20: Sachmängel
Dieses Produkt entspricht dem neuesten Stand der Technik. Sollten dennoch Störungen auftreten, wenden Sie sich bitte an unsere Hotline (Kapitel 16 Kontakt). 14 Qualitätsmanagement Das Qualitätsmanagement - System der Firma Langmatz GmbH ist zertifiziert nach DIN EN ISO 9001. 15 Haftungsausschluss / Gewährleistung Die in diesem technischen Dokument beinhalteten Angaben sind nach den technischen Regeln sowie nach bestem Wissen zutreffend und korrekt dargestellt. - Seite 21 79 100 0098 / 000 │ Stand 08.12.2022 │ Original - Montageanleitung...
