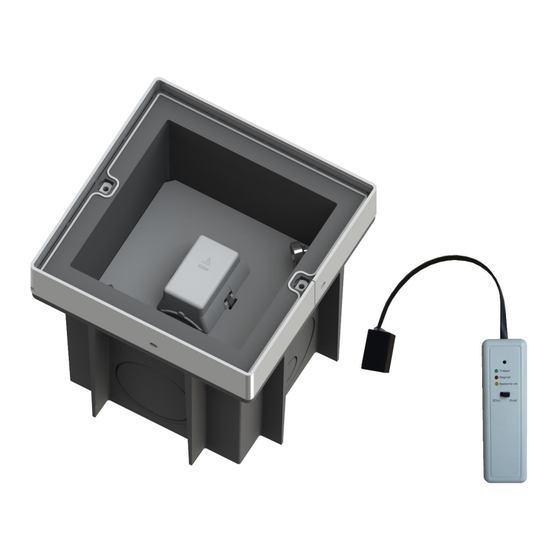

- Seite 1 Bedienungsanleitung Kleinschacht mit Antenne EK595 und Ausrichthilfe EK303...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Hinweise ..................... 3 Sicherheitshinweise ....................3 Produktbeschreibung ..................... 4 Sendegebiet EFR Stationen .................. 4 Lieferumfang......................5 Technische Daten Antenne EK595 ................ 5 Inbetriebnahme ...................... 6 Schacht öffnen ....................7 Antenne ausrichten und befestigen ..............7 Wartung ....................... 10 Sachmängel......................11 Qualitätsmanagement .................. -
Seite 3: Allgemeine Hinweise
Das Produkt entspricht zum Zeitpunkt der Drucklegung dem neuesten Stand der Technik und wird betriebssicher ausgeliefert. Eigenmächtige Veränderungen, vor allem an sicherheitsrelevanten Teilen, sind unzulässig. Vor einer missbräuchlichen Verwendung wird von Seiten der Langmatz GmbH gewarnt. Für die Installation, den Betrieb und die Wartung der Einbauten ist der Betreiber verantwortlich. -
Seite 4: Produktbeschreibung
3 Produktbeschreibung Die Antenne EK595 wird im Kleinschacht EK337 verbaut. Durch den Kleinschacht ist es möglich die Antenne von möglichen Störern im Schaltschrank zu separieren. Da die Langwelle in den Boden eindringt ist der Funkempfang gewährleistet. 4 Sendegebiet EFR Stationen Abb. -
Seite 5: Lieferumfang
5 Lieferumfang Pos. 1 Kleinschacht EK337 Beachten: siehe hierzu Einbauanleitung EK337. Pos. 2 Antenne EK595 Pos. 3 Montageplatte Abb. 2 6 Technische Daten Antenne EK595 Farbe Gehäuse grau, grün, DB703 Werkstoff Gehäuse Schutzklasse Schutzart IP68 (vergossen) Anschlussbuchse RJ12-Buchse für Antennenkabel Umgebungstemperatur -25°C bis +60°C... -
Seite 6: Inbetriebnahme
Schrank Pos. 2 Antenne EK595 im Kleinschacht EK337 Pos. 3 Ausrichthilfe EK303 Die Antenne EK595 kann entweder direkt über den Funkrundsteuerempfänger eingestellt werden oder über die Ausrichthilfe EK303 (Ausrichthilfe ist nicht im Lieferumfang enthalten). Im folgenden wird die Einstellung mithilfe der Ausrichthilfe dargestellt. -
Seite 7: Schacht Öffnen
Schacht öffnen • Deckel mit 13er-Steckschlüssel öffnen (1). Abb. 4 Antenne ausrichten • Antennenkabel (1) durch die Grundplatte (2) nach unten führen. Abb. 5 • Grundplatte (1) in Schacht einlegen. • Antennenkabel (2) am Ausbruch der Grundplatte aus dem Schacht führen. - Seite 8 • Kabel der Antenne EK595 in der RJ12 Buchse der Ausrichthilfe (1) einstecken. • Schiebeschalter (3) an Ausrichthilfe auf EIN stellen. • Ladezustand der internen 9V-Batterie wird über die gelbe Status-LED (2) angezeigt. Abb. 7 • Die Empfangsqualität der Antenne wird über die beiden LEDs Träger (1)
-
Seite 9: Empfang Prüfen
• Alle 10 sek. leuchtet die rote LED (1) kurz auf und es wird ein Signalton ausgegeben, da von der Antenne ein Zeittelegramm gesendet wurde. Beachten: Bei schlechtem Empfang ist ein knacken als Signalton hörbar. Abb. 10 Antenne befestigen • Antenne (1) mit Kabelbinder (2) auf Grundplatte (3) befestigen. -
Seite 10: Wartung
Verschmutzung und Beschädigung überprüfen. Sichtkontrolle Beachten: Keine scharfen Außen Mindestens alle 12 Monate Reinigungs- oder Lösungsmittel oder im Rahmen der zur Gehäusereinigung Instandhaltungsmaßnahmen verwenden. der Gesamtanlage. Komplette Bei Defekt Gerät mit Funktionskontrolle Fehlerbeschreibung an durchführen Langmatz GmbH senden. (siehe Kapitel 9) -
Seite 11: Sachmängel
Produkt eine Verlängerung der Garantiezeit ein. Sollten Störungen auftreten, wenden Sie sich bitte an unsere Hotline (Kapitel 12). 10 Qualitätsmanagement Das Qualitätsmanagement - System der Firma Langmatz GmbH ist zertifiziert nach DIN EN ISO 9001. 11 Haftungsausschluss / Gewährleistung Die in diesem technischen Dokument beinhalteten Angaben sind nach den technischen Regeln sowie nach bestem Wissen zutreffend und korrekt dargestellt. - Seite 12 79 100 0083 / 000 │ Stand 23.08.2022│ Original - Bedienungsanleitung...
