stellen und auf das Gerät schalten
(SUPPLY).
4. Abschaltelektronik am Schalter (5) außer
Funktion setzen.
5. Eingangssignal mit geeignetem Stromge-
ber auf den Anfangswert der Eingangs-
spanne stellen.
Beispiel: Bei einem Bereich von 4 bis
20 mA = 0,2 bis 1 bar auf 4 mA einstel-
len. Das Ausgangssignal am Kontrollma-
nometer muss sich auf 0,2 bar einstellen.
6. Falls dieser Wert nicht stimmt, Nullpunkt
mit dem Potentiometer ZERO entspre-
chend nachstellen.
6.1.2
Spanne prüfen
1. Ggf. erst Nullpunkt prüfen, vgl.
Kap. 6.1.1.
2. Eingangssignal mit Stromgeber auf
20 mA (Endwert) einstellen.
Elektrische An-
schlussklemme
Einsteller Nullpunkt
und Spanne
Schalter Abschalt-
elektronik

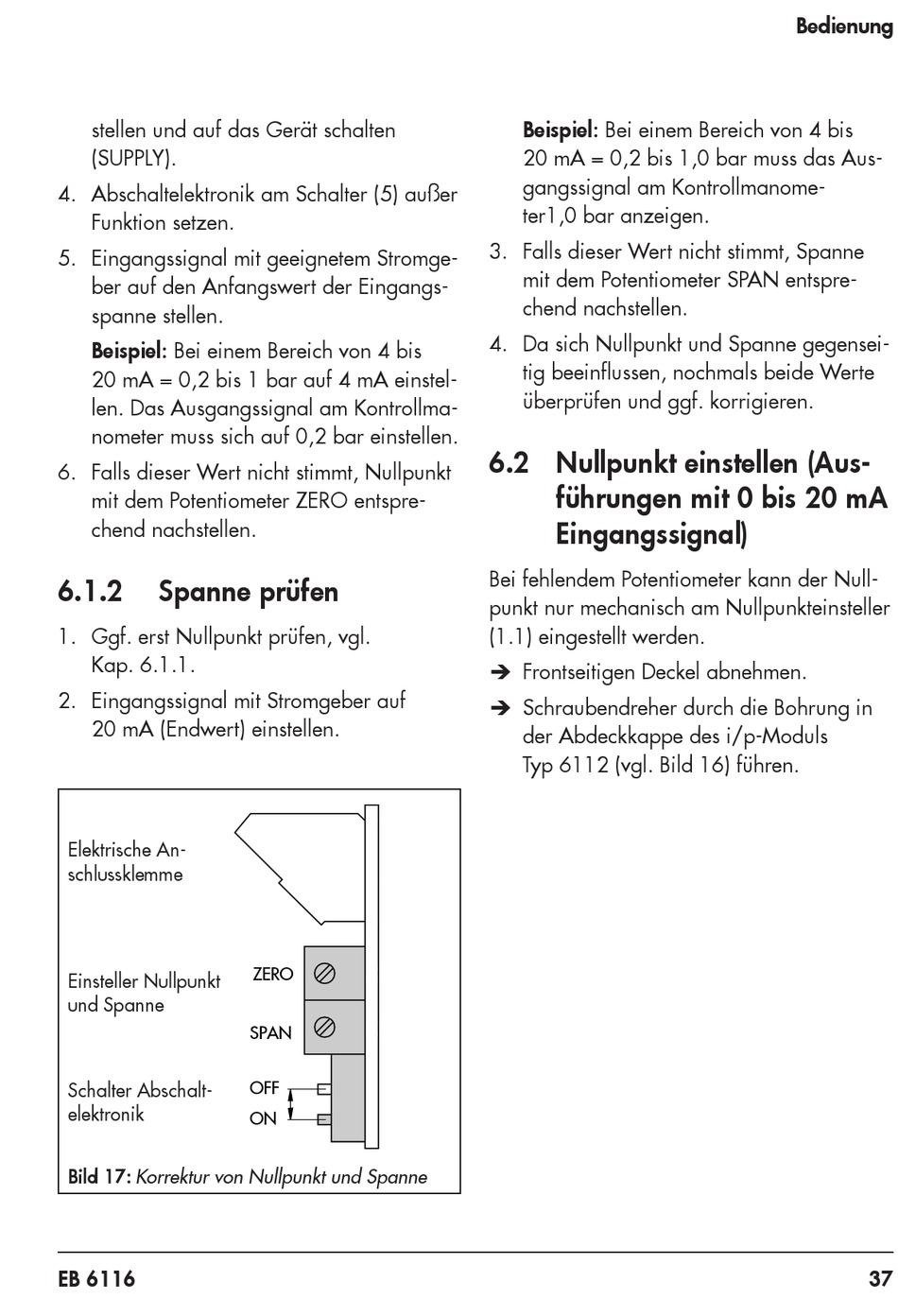

Bild 17: Korrektur von Nullpunkt und Spanne
EB 6116
ZERO
SPAN
OFF
ON
Beispiel: Bei einem Bereich von 4 bis
20 mA = 0,2 bis 1,0 bar muss das Aus-
gangssignal am Kontrollmanome-
ter1,0 bar anzeigen.
3. Falls dieser Wert nicht stimmt, Spanne
mit dem Potentiometer SPAN entspre-
chend nachstellen.
4. Da sich Nullpunkt und Spanne gegensei-
tig beeinflussen, nochmals beide Werte
überprüfen und ggf. korrigieren.
6.2 Nullpunkt einstellen (Aus-
führungen mit 0 bis 20 mA
Eingangssignal)
Bei fehlendem Potentiometer kann der Null-
punkt nur mechanisch am Nullpunkteinsteller
(1.1) eingestellt werden.
Î Frontseitigen Deckel abnehmen.
Î Schraubendreher durch die Bohrung in
der Abdeckkappe des i/p-Moduls
Typ 6112 (vgl. Bild 16) führen.
