Samson 6116 Einbau- Und Bedienungsanleitung Seite 23

Typ 6116-xx06011x000xxxx ohne Verstärkerteil für Stellungsregleranbau
Kombination mit Stellungsregler Typ 3766-000
Zubehör-Bestell-Nr.: 1400-6227

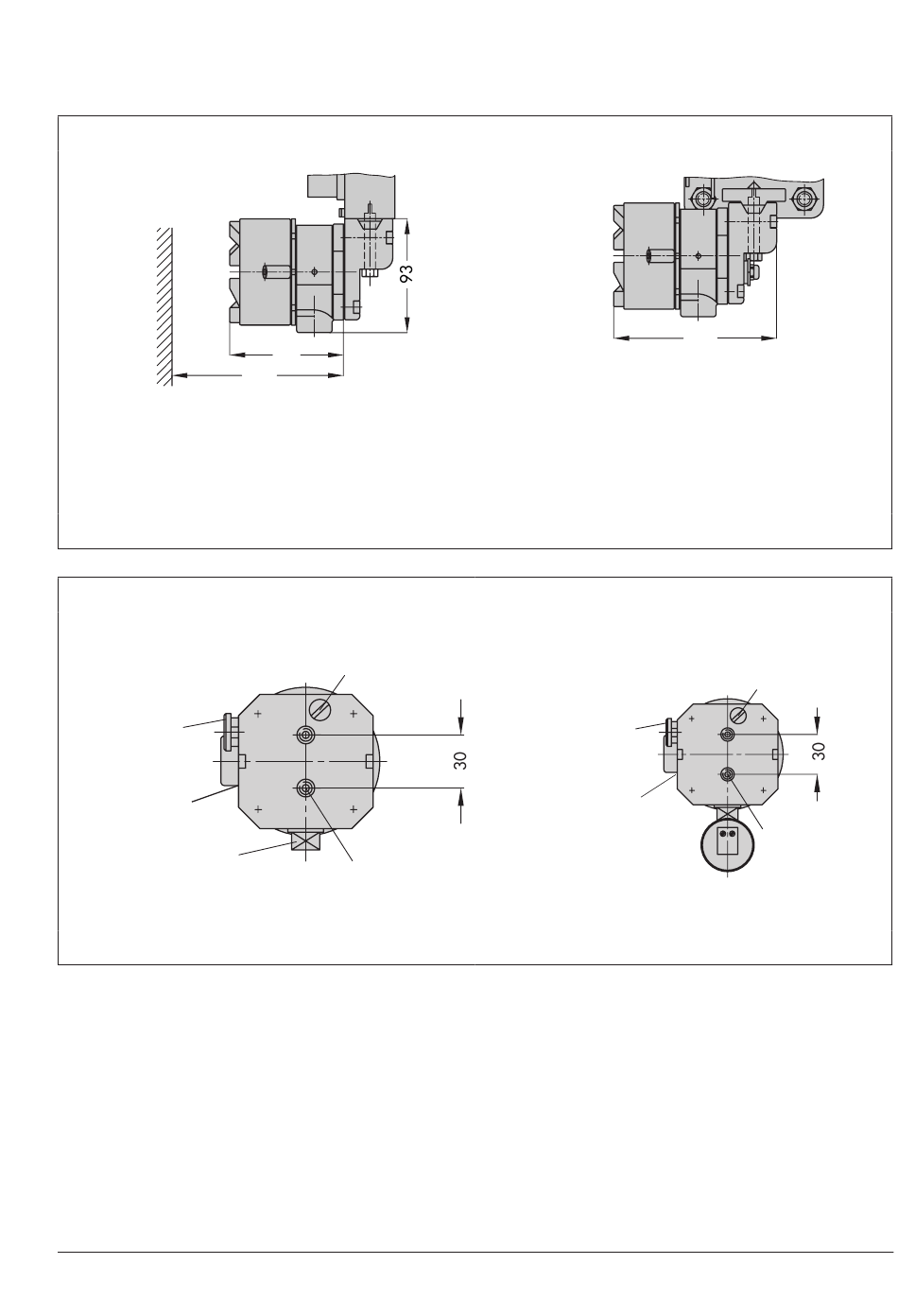

Bild 8: Maßbilder Stellungsregleranbau
Rückansicht ohne Anbauteile
EXHAUST (Entlüf-
tung) IP 54
OUTPUT
Manometeranschluss
Bild 9: Maßbilder Rückansichten
EB 6116
92
129
Vordrossel
SUPPLY
M6, 10 tief
Aufbau und Wirkungsweise
Anbau nach NAMUR bei Typ 4765/3760
Zubehör-Bestell-Nr.
Typ 4765: 1400-6223
Typ 3760: 1400-6224
Rückansicht mit Verstärkerteil
EXHAUST
(Entlüftung)
IP 54
OUTPUT
120
Vordrossel
M6, 10 tief
23
