Montage und Inbetriebnahme
Wand- und Rohr-
befestigung
Draufsicht
2
Platte
3
Schiene
4
Schraube M6 x 16
5
Schraube M6 x 25
6
Federring B6
7
Scheibe A6,4
8
Mutter M8
9
Scheibe A8,4
10
Schraube M8 x 25
11
Bügel
13
Wand-Rohrbefestigung

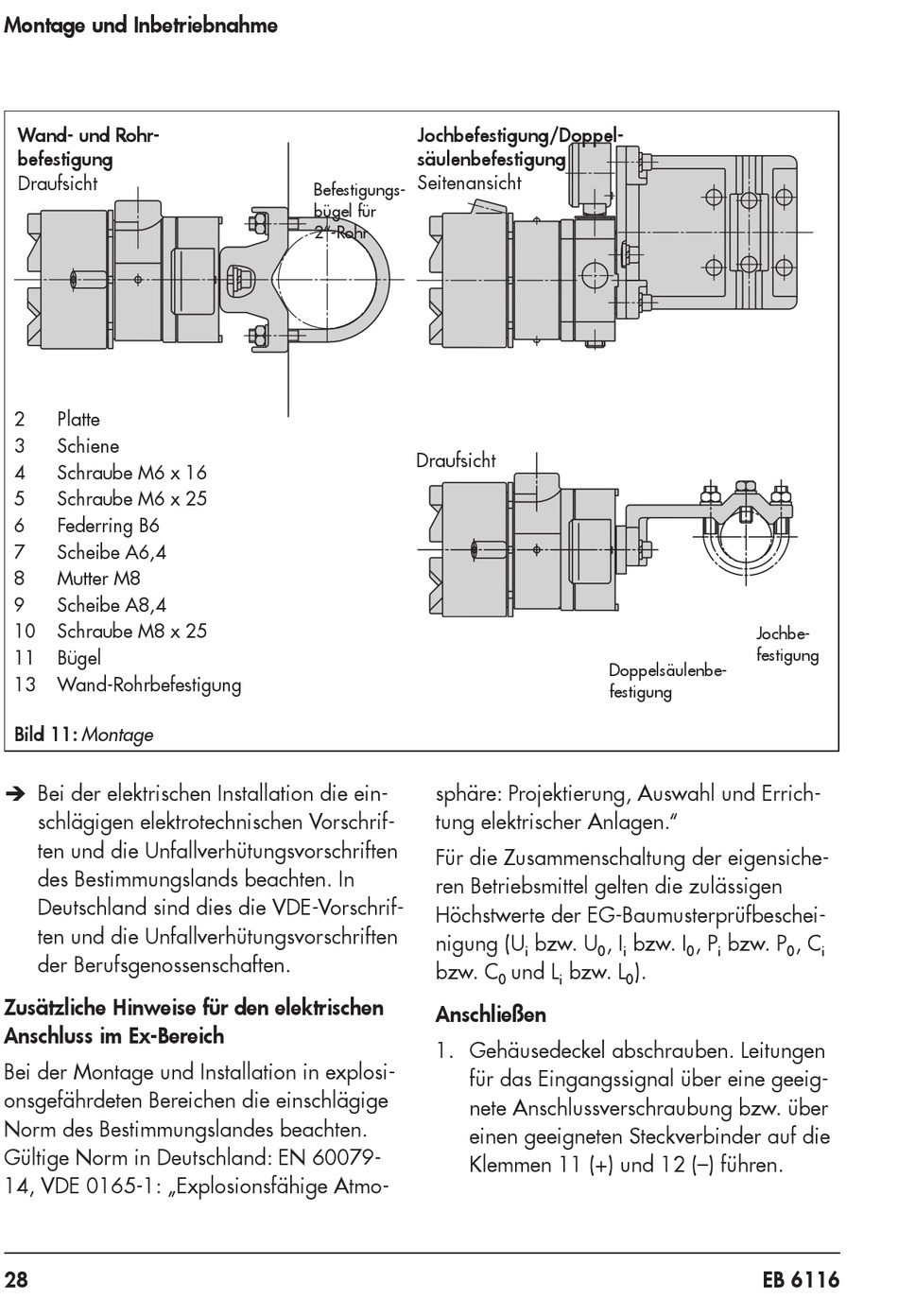

Bild 11: Montage
Î Bei der elektrischen Installation die ein-
schlägigen elektrotechnischen Vorschrif-
ten und die Unfallverhütungsvorschriften
des Bestimmungslands beachten. In
Deutschland sind dies die VDE-Vorschrif-
ten und die Unfallverhütungsvorschriften
der Berufsgenossenschaften.
Zusätzliche Hinweise für den elektrischen
Anschluss im Ex-Bereich
Bei der Montage und Installation in explosi-
onsgefährdeten Bereichen die einschlägige
Norm des Bestimmungslandes beachten.
Gültige Norm in Deutschland: EN 60079-
14, VDE 0165-1: „Explosionsfähige Atmo-
28
Jochbefestigung/Doppel-
säulenbefestigung
Seitenansicht
Befestigungs-
bügel für
2"-Rohr
Draufsicht
sphäre: Projektierung, Auswahl und Errich-
tung elektrischer Anlagen."
Für die Zusammenschaltung der eigensiche-
ren Betriebsmittel gelten die zulässigen
Höchstwerte der EG-Baumusterprüfbeschei-
nigung (U
bzw. C
Anschließen
1. Gehäusedeckel abschrauben. Leitungen
für das Eingangssignal über eine geeig-
nete Anschlussverschraubung bzw. über
einen geeigneten Steckverbinder auf die
Klemmen 11 (+) und 12 (–) führen.
Doppelsäulenbe-
festigung
bzw. U
, I
bzw. I
i
0
i
und L
bzw. L
).
0
i
0
Jochbe-
festigung
, P
bzw. P
, C
0
i
0
i
EB 6116
