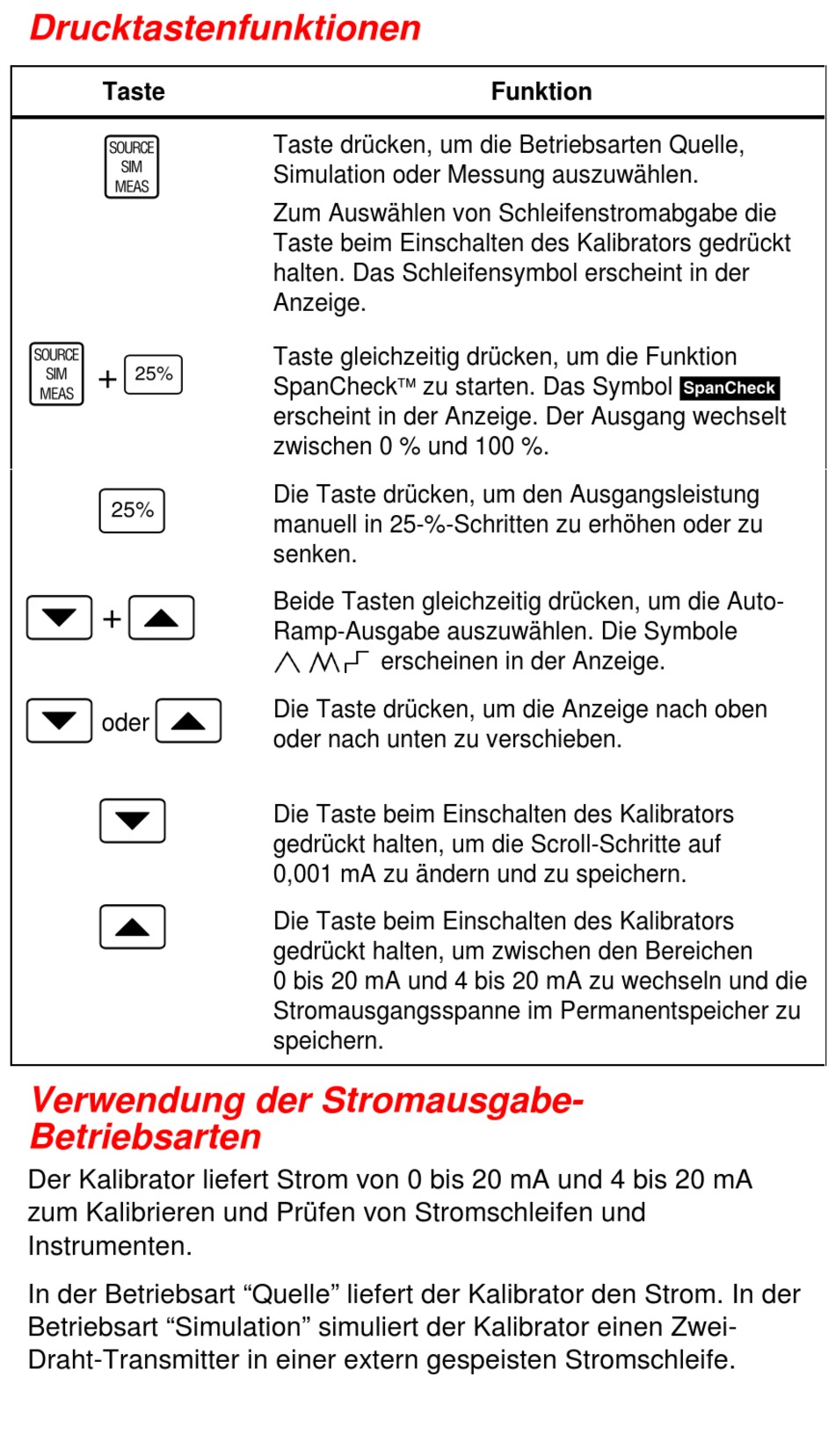

Drucktastenfunktionen

Taste
M
M
P
+
P
D U
+
D U
oder
D
U
Verwendung der Stromausgabe-
Betriebsarten
Der Kalibrator liefert Strom von 0 bis 20 mA und 4 bis 20 mA
zum Kalibrieren und Prüfen von Stromschleifen und
Instrumenten.
In der Betriebsart "Quelle" liefert der Kalibrator den Strom. In der
Betriebsart "Simulation" simuliert der Kalibrator einen Zwei-
Draht-Transmitter in einer extern gespeisten Stromschleife.
Taste drücken, um die Betriebsarten Quelle,
Simulation oder Messung auszuwählen.
Zum Auswählen von Schleifenstromabgabe die
Taste beim Einschalten des Kalibrators gedrückt
halten. Das Schleifensymbol erscheint in der
Anzeige.
Taste gleichzeitig drücken, um die Funktion
SpanCheck zu starten. Das Symbol
erscheint in der Anzeige. Der Ausgang wechselt
zwischen 0 % und 100 %.
Die Taste drücken, um den Ausgangsleistung
manuell in 25-%-Schritten zu erhöhen oder zu
senken.
Beide Tasten gleichzeitig drücken, um die Auto-
EON
Ramp-Ausgabe auszuwählen. Die Symbole
erscheinen in der Anzeige.
Die Taste drücken, um die Anzeige nach oben
oder nach unten zu verschieben.
Die Taste beim Einschalten des Kalibrators
gedrückt halten, um die Scroll-Schritte auf
0,001 mA zu ändern und zu speichern.
Die Taste beim Einschalten des Kalibrators
gedrückt halten, um zwischen den Bereichen
0 bis 20 mA und 4 bis 20 mA zu wechseln und die
Stromausgangsspanne im Permanentspeicher zu
speichern.
Funktion
S
