F - GELEGENTLICHE WARTUNGSARBEITEN

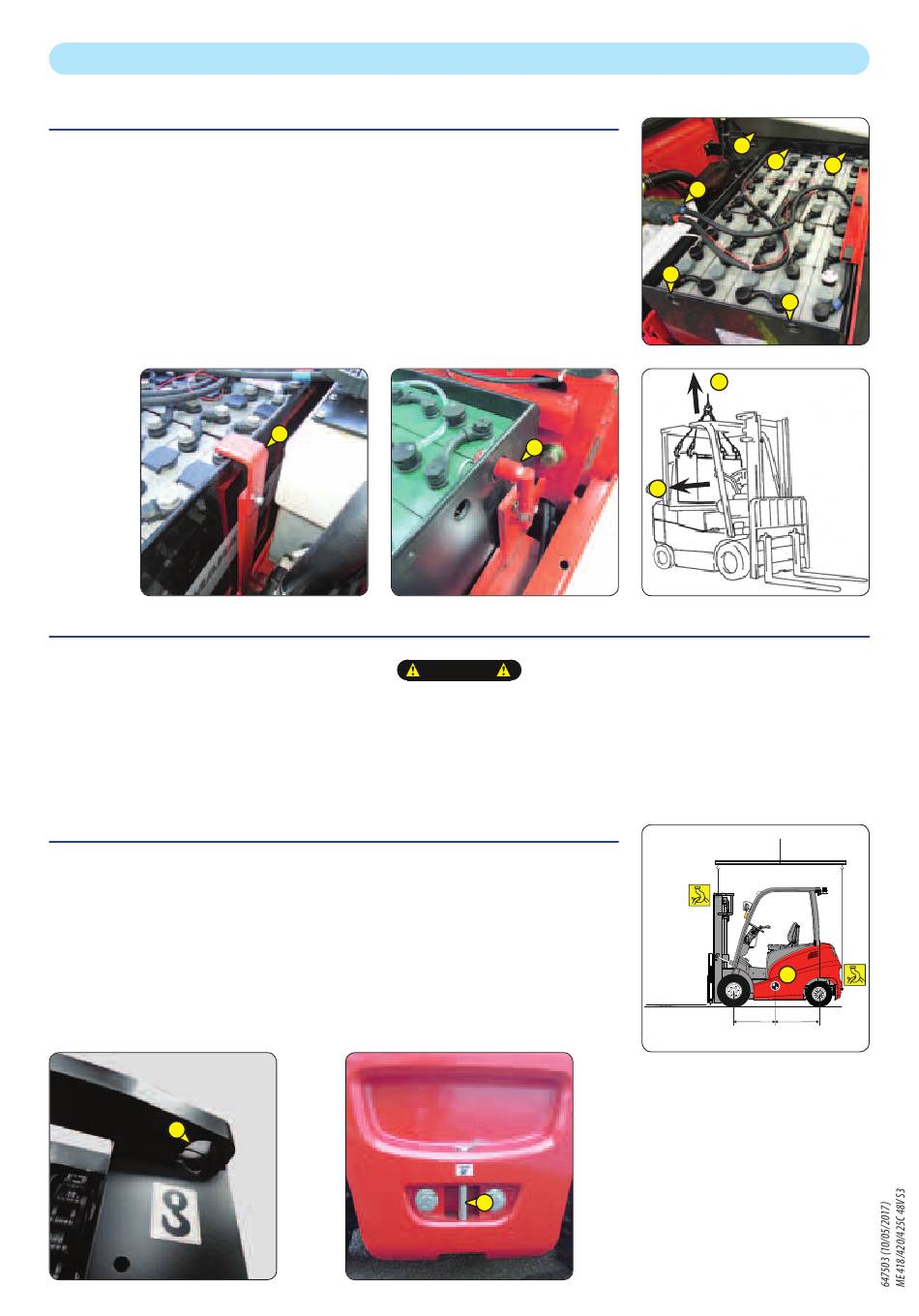

F1 – BATTERIEKASTEN
Den Gabelstapler auf eine waagerechte Fläche fahren.
- Die Batterieabdeckung hochstellen (siehe: 2 - BESCHREIBUNG: ANZEIGEN UND
BEDIENELEMENTE).
- Batteriestecker 1 ausstecken.
- Die seitlichen Abdeckungen rechts und links 2 entfernen.
- Die Haken in die dafür vorgesehenen Anschlagpunkte 3 einhängen.
- Die Verriegelung des Batteriekastens 4 entfernen (je nach Modell).
- Die Batterie 5 vorsichtig anheben und über die rechte Seite 6 herausheben.
- Die Batterie vorsichtig wieder einsetzen.
F2 – GABELSTAPLER
Die Abschleppgeschwindigkeit muss sehr gering (unter 5 km/h), der Abschleppweg so kurz wie möglich sein (unter 100 m).
- Den Fahrtrichtungswählschalter in die Neutralstellung betätigen.
- Die Feststellbremse lösen.
- Da die Hydraulik der Lenkung und der Bremsen außer Betrieb ist, müssen sie langsam und mit Kraft betätigt werden.
Abrupte und ruckartige Bewegungen vermeiden.
- Die Zündung ausschalten, damit die elektrischen Armaturen nicht beschädigt werden.
F3 – GABELSTAPLER
- Beim Anheben ist der Schwerpunkt 1 des Gabelstaplers zu berücksichtigen.
A = 750 mm B = 630 mm
A = 776 mm B = 709 mm
A = 808 mm B = 677 mm
- Die Haken in die dafür vorgesehenen Anschlagpunkte 2 einhängen.
2
4
WICHTIG
ME 418
ME 420
ME 425 C
3-22
ENTFERNEN
4
6
ANSCHLAGEN
2
2
3
3
1
3
3
5
ABSCHLEPPEN
1
A B
