Anleitung | PAH und PAHT 2-12.5
36

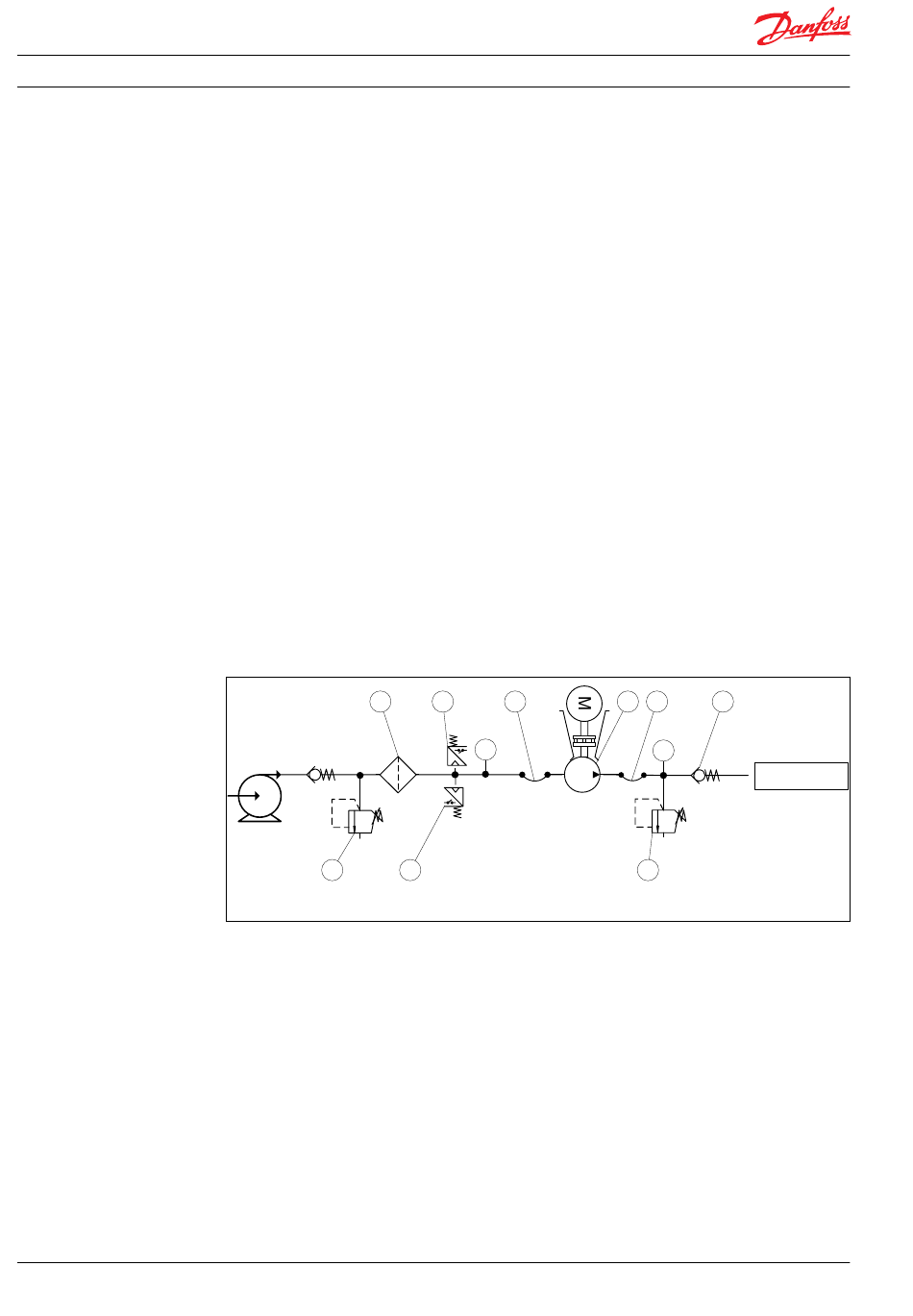

2.2 Offenes System-Design

A Inlet line:
Einlassleitung:
Bemessen Sie die Einlassleitung so, dass ein
minimaler Druckverlust auftritt (hoher
Durchfluss, minimale Rohrlänge, minimale
Anzahl an Rohrbögen/Anschlüssen, Fittings
mit geringen oder keinen Druckverlusten).
B Einlassfilter:
Bauen Sie einen Einlassfilter (1) vor der
PAH/PAHT Pumpe (2) ein. Bitte beachten
Sie für Informationen dazu, wie der richtige
Filter uszuwählen ist, Abschnitt 9.1:
Filtration:
C Überwachungsdruckschalter:
Bauen Sie einen Überwachungsdruck
schalter (3) zwischen dem Filter (1) und
dem Pumpeneintritt ein. Stellen Sie den
minimalen Eingangsdruck gemäß den in
Abschnitt 4: Technische Daten
enthaltenen Spezifikationen ein. Wenn
der Eingangsdruck niedriger ist als der
eingestellte minimale Druck, muss der
Überwachungsdruckschalter das
Einschalten bzw. den Betrieb der Pumpe
verhindern.
D Überwachungstemperaturschalter :
Bauen Sie einen Überwachungstempera
turschalter (4) zwischen dem Filter (1) und
dem Pumpeneintritt ein. Stellen Sie den
Temperaturwert gemäß Technische Daten,
Punkt 4. Die Überwachung Temperatur
schalter schaltet die Pumpe aus, wenn
1
8
1180R9287 | AQ073186503097de-001001 | IOM PAHT 2 - 12.5 pumps | 01.2022
E
F
G
H
Hinweis: Wenn ein Rückschlagventil in der
Einlassleitung montiert wird, ist zwischen dem
Rückschlagventil und der Pumpe auch ein
Niederdruck-Sicherheitsventil (8) als Schutz vor
Hochdruckspitzen erforderlich.
4 5
PI
3
Einlasstemperatur höher als die
eingestellte Wert.
Schläuche:
Verwenden Sie flexible Schläuche (5), um
Vibrationen und Geräusche zu minimieren.
Eingangsdruck:
Um das Risiko von Kavitation und
anderen Pumpenschäden zu vermeiden,
muss der Eingangsdruck der Pumpe
immer den spezifikationen in Abschnitt 4:
Technische Daten entsprechen.
Rückschlagventil (6):
Im Austritt kann ein Rückschlagventil
installiert werden, um ein Rückwärt
slaufen der Pumpe zu vermeiden.
Hochdruck-Sicherheitsventil:
Da die PAHT G-Pumpe von Danfoss
unabhängig von einem Gegendruck direkt
nach dem Einschalten Druck aufbaut und
einen Durchfluss erzeugt, sollten Sie nach
dem Rückschlagventil ein Sicherheitsventil
(7)einbauen, um Beschädigungen des
Systems und Hochdruckspitzen zu
vermeiden.
2 5 6
PI
7
SYSTEM
