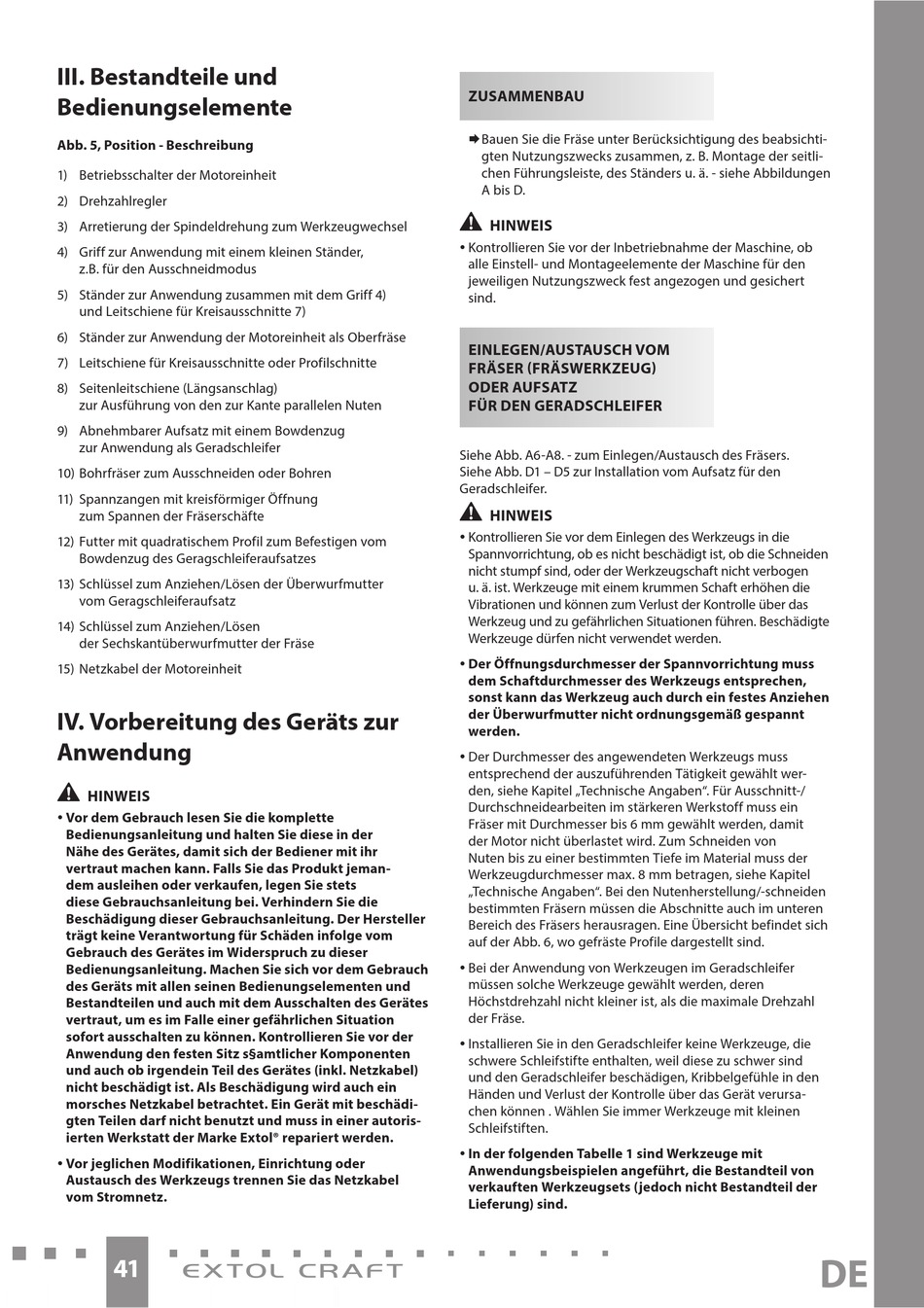

III. Bestandteile und
Bedienungselemente
Abb. 5, Position - Beschreibung
1) Betriebsschalter der Motoreinheit
2) Drehzahlregler
3) Arretierung der Spindeldrehung zum Werkzeugwechsel
4) Griff zur Anwendung mit einem kleinen Ständer,
z.B. für den Ausschneidmodus
5) Ständer zur Anwendung zusammen mit dem Griff 4)
und Leitschiene für Kreisausschnitte 7)
6) Ständer zur Anwendung der Motoreinheit als Oberfräse
7) Leitschiene für Kreisausschnitte oder Profilschnitte
8) Seitenleitschiene (Längsanschlag)
zur Ausführung von den zur Kante parallelen Nuten
9) Abnehmbarer Aufsatz mit einem Bowdenzug
zur Anwendung als Geradschleifer
10) Bohrfräser zum Ausschneiden oder Bohren
11) Spannzangen mit kreisförmiger Öffnung
zum Spannen der Fräserschäfte
12) Futter mit quadratischem Profil zum Befestigen vom
Bowdenzug des Geragschleiferaufsatzes
13) Schlüssel zum Anziehen/Lösen der Überwurfmutter
vom Geragschleiferaufsatz
14) Schlüssel zum Anziehen/Lösen
der Sechskantüberwurfmutter der Fräse
15) Netzkabel der Motoreinheit
IV. Vorbereitung des Geräts zur
Anwendung
•
HINWEIS
y Vor dem Gebrauch lesen Sie die komplette
Bedienungsanleitung und halten Sie diese in der
Nähe des Gerätes, damit sich der Bediener mit ihr
vertraut machen kann. Falls Sie das Produkt jeman-
dem ausleihen oder verkaufen, legen Sie stets
diese Gebrauchsanleitung bei. Verhindern Sie die
Beschädigung dieser Gebrauchsanleitung. Der Hersteller
trägt keine Verantwortung für Schäden infolge vom
Gebrauch des Gerätes im Widerspruch zu dieser
Bedienungsanleitung. Machen Sie sich vor dem Gebrauch
des Geräts mit allen seinen Bedienungselementen und
Bestandteilen und auch mit dem Ausschalten des Gerätes
vertraut, um es im Falle einer gefährlichen Situation
sofort ausschalten zu können. Kontrollieren Sie vor der
Anwendung den festen Sitz s§amtlicher Komponenten
und auch ob irgendein Teil des Gerätes (inkl. Netzkabel)
nicht beschädigt ist. Als Beschädigung wird auch ein
morsches Netzkabel betrachtet. Ein Gerät mit beschädi-
gten Teilen darf nicht benutzt und muss in einer autoris-
ierten Werkstatt der Marke Extol® repariert werden.
y Vor jeglichen Modifikationen, Einrichtung oder
Austausch des Werkzeugs trennen Sie das Netzkabel
vom Stromnetz.
41
ZUSAMMENBAU
 B auen Sie die Fräse unter Berücksichtigung des beabsichti-
gten Nutzungszwecks zusammen, z. B. Montage der seitli-
chen Führungsleiste, des Ständers u. ä. - siehe Abbildungen
A bis D.
•
HINWEIS
y Kontrollieren Sie vor der Inbetriebnahme der Maschine, ob
alle Einstell- und Montageelemente der Maschine für den
jeweiligen Nutzungszweck fest angezogen und gesichert
sind.
EINLEGEN/AUSTAUSCH VOM
FRÄSER (FRÄSWERKZEUG)
ODER AUFSATZ
FÜR DEN GERADSCHLEIFER
Siehe Abb. A6-A8. - zum Einlegen/Austausch des Fräsers.
Siehe Abb. D1 – D5 zur Installation vom Aufsatz für den
Geradschleifer.
•
HINWEIS
y Kontrollieren Sie vor dem Einlegen des Werkzeugs in die
Spannvorrichtung, ob es nicht beschädigt ist, ob die Schneiden
nicht stumpf sind, oder der Werkzeugschaft nicht verbogen
u. ä. ist. Werkzeuge mit einem krummen Schaft erhöhen die
Vibrationen und können zum Verlust der Kontrolle über das
Werkzeug und zu gefährlichen Situationen führen. Beschädigte
Werkzeuge dürfen nicht verwendet werden.
y Der Öffnungsdurchmesser der Spannvorrichtung muss
dem Schaftdurchmesser des Werkzeugs entsprechen,
sonst kann das Werkzeug auch durch ein festes Anziehen
der Überwurfmutter nicht ordnungsgemäß gespannt
werden.
y Der Durchmesser des angewendeten Werkzeugs muss
entsprechend der auszuführenden Tätigkeit gewählt wer-
den, siehe Kapitel „Technische Angaben". Für Ausschnitt-/
Durchschneidearbeiten im stärkeren Werkstoff muss ein
Fräser mit Durchmesser bis 6 mm gewählt werden, damit
der Motor nicht überlastet wird. Zum Schneiden von
Nuten bis zu einer bestimmten Tiefe im Material muss der
Werkzeugdurchmesser max. 8 mm betragen, siehe Kapitel
„Technische Angaben". Bei den Nutenherstellung/-schneiden
bestimmten Fräsern müssen die Abschnitte auch im unteren
Bereich des Fräsers herausragen. Eine Übersicht befindet sich
auf der Abb. 6, wo gefräste Profile dargestellt sind.
y Bei der Anwendung von Werkzeugen im Geradschleifer
müssen solche Werkzeuge gewählt werden, deren
Höchstdrehzahl nicht kleiner ist, als die maximale Drehzahl
der Fräse.
y Installieren Sie in den Geradschleifer keine Werkzeuge, die
schwere Schleifstifte enthalten, weil diese zu schwer sind
und den Geradschleifer beschädigen, Kribbelgefühle in den
Händen und Verlust der Kontrolle über das Gerät verursa-
chen können . Wählen Sie immer Werkzeuge mit kleinen
Schleifstiften.
y In der folgenden Tabelle 1 sind Werkzeuge mit
Anwendungsbeispielen angeführt, die Bestandteil von
verkauften Werkzeugsets (jedoch nicht Bestandteil der
Lieferung) sind.
