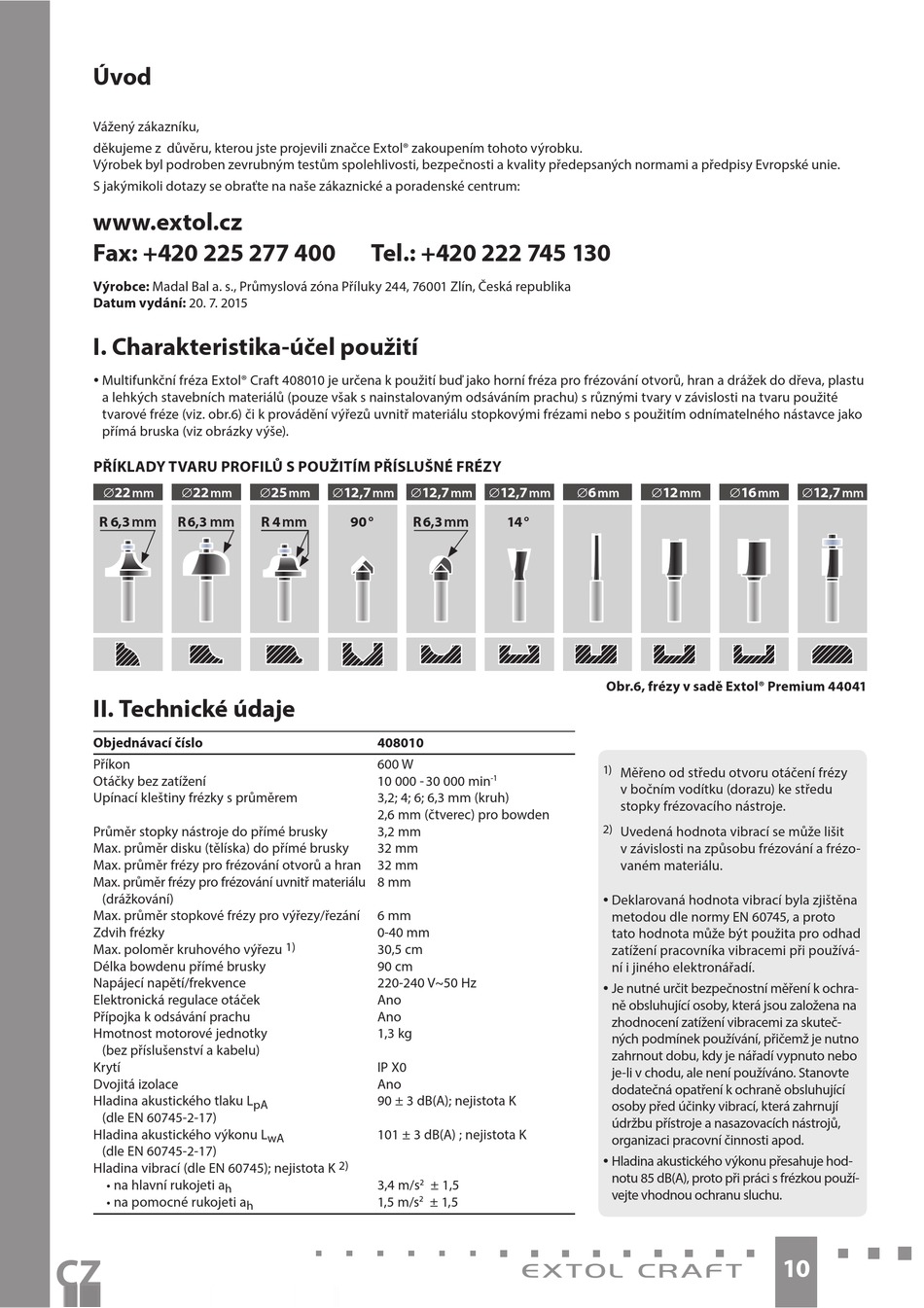

Úvod
Vážený zákazníku,
děkujeme z důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben zevrubným testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz
Fax: +420 225 277 400 Tel.: +420 222 745 130
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 20. 7. 2015
I. Charakteristika-účel použití
y Multifunkční fréza Extol® Craft 408010 je určena k použití buď jako horní fréza pro frézování otvorů, hran a drážek do dřeva, plastu
a lehkých stavebních materiálů (pouze však s nainstalovaným odsáváním prachu) s různými tvary v závislosti na tvaru použité
tvarové fréze (viz. obr.6) či k provádění výřezů uvnitř materiálu stopkovými frézami nebo s použitím odnímatelného nástavce jako
přímá bruska (viz obrázky výše).
PŘÍKLADY TVARU PROFILŮ S POUŽITÍM PŘÍSLUŠNÉ FRÉZY
22
22
∅
∅
mm
mm
R 6,3 mm
R 6,3 mm
II. Technické údaje
Objednávací číslo
Příkon
Otáčky bez zatížení
Upínací kleštiny frézky s průměrem
Průměr stopky nástroje do přímé brusky
Max. průměr disku (tělíska) do přímé brusky
Max. průměr frézy pro frézování otvorů a hran
Max. průměr frézy pro frézování uvnitř materiálu 8 mm
(drážkování)
Max. průměr stopkové frézy pro výřezy/řezání
Zdvih frézky
Max. poloměr kruhového výřezu
Délka bowdenu přímé brusky
Napájecí napětí/frekvence
Elektronická regulace otáček
Přípojka k odsávání prachu
Hmotnost motorové jednotky
(bez příslušenství a kabelu)
Krytí
Dvojitá izolace
Hladina akustického tlaku L
(dle EN 60745-2-17)
Hladina akustického výkonu L
(dle EN 60745-2-17)
Hladina vibrací (dle EN 60745); nejistota K
• na hlavní rukojeti a
h
• na pomocné rukojeti a
CZ
25
12,7
∅
∅
∅
mm
mm
R 4 mm
90 °
R 6,3 mm
408010
600 W
10 000 - 30 000 min
3,2; 4; 6; 6,3 mm (kruh)
2,6 mm (čtverec) pro bowden
3,2 mm
32 mm
32 mm
6 mm
0-40 mm
1)
30,5 cm
90 cm
220-240 V~50 Hz
Ano
Ano
1,3 kg
IP X0
Ano
90 ± 3 dB(A); nejistota K
pA
101 ± 3 dB(A) ; nejistota K
wA
2)
3,4 m/s
2
1,5 m/s
2
h
12,7
12,7
6
∅
∅
mm
mm
14 °
-1
± 1,5
± 1,5
12
16
∅
∅
mm
mm
mm
Obr.6, frézy v sadě Extol® Premium 44041
1)
Měřeno od středu otvoru otáčení frézy
v bočním vodítku (dorazu) ke středu
stopky frézovacího nástroje.
2)
Uvedená hodnota vibrací se může lišit
v závislosti na způsobu frézování a frézo-
vaném materiálu.
y Deklarovaná hodnota vibrací byla zjištěna
metodou dle normy EN 60745, a proto
tato hodnota může být použita pro odhad
zatížení pracovníka vibracemi při používá-
ní i jiného elektronářadí.
y Je nutné určit bezpečnostní měření k ochra-
ně obsluhující osoby, která jsou založena na
zhodnocení zatížení vibracemi za skuteč-
ných podmínek používání, přičemž je nutno
zahrnout dobu, kdy je nářadí vypnuto nebo
je-li v chodu, ale není používáno. Stanovte
dodatečná opatření k ochraně obsluhující
osoby před účinky vibrací, která zahrnují
údržbu přístroje a nasazovacích nástrojů,
organizaci pracovní činnosti apod.
y Hladina akustického výkonu přesahuje hod-
notu 85 dB(A), proto při práci s frézkou použí-
vejte vhodnou ochranu sluchu.
12,7
∅
mm
10
