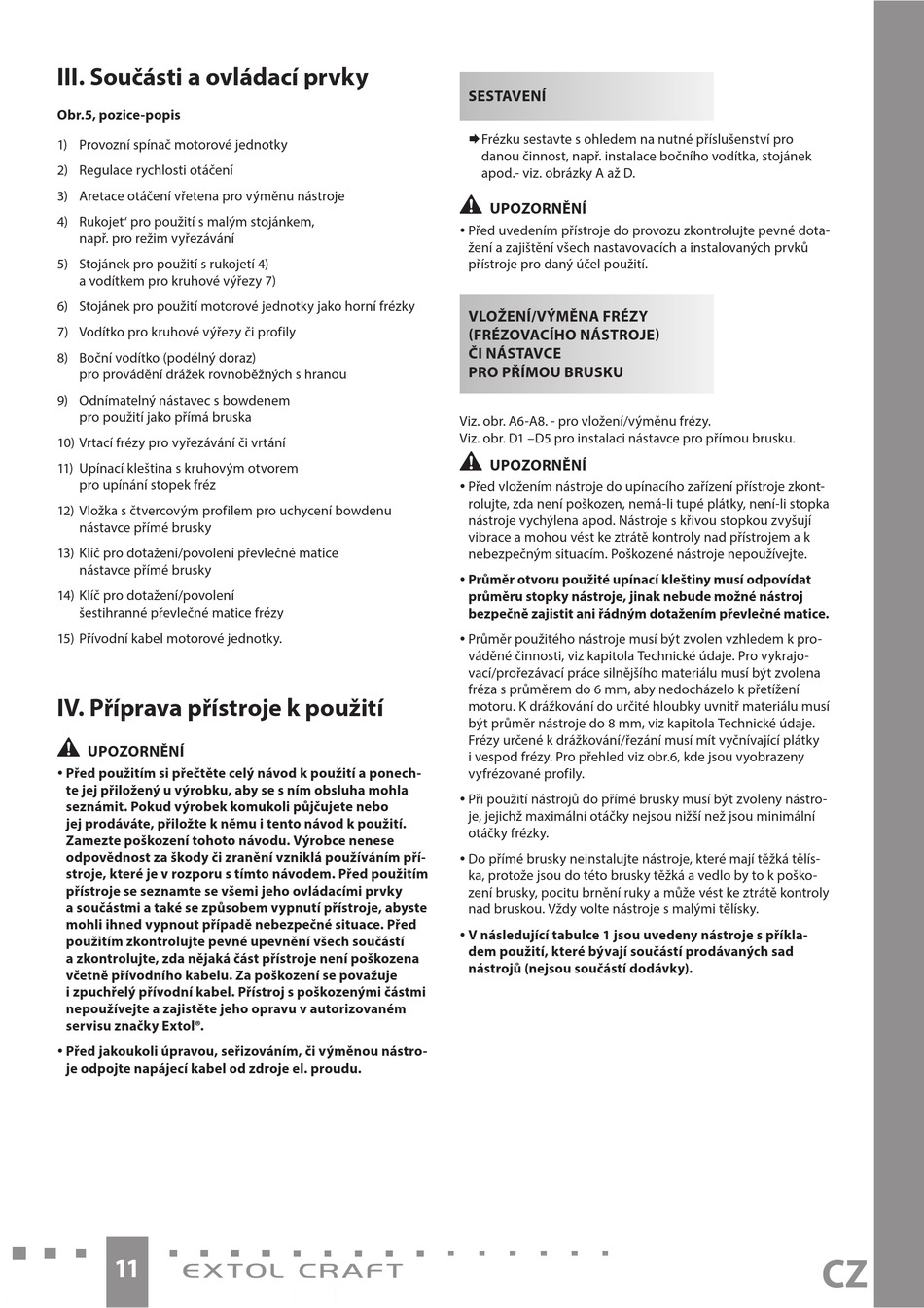

III. Součásti a ovládací prvky
Obr.5, pozice-popis
1) Provozní spínač motorové jednotky
2) Regulace rychlosti otáčení
3) Aretace otáčení vřetena pro výměnu nástroje
4) Rukojet' pro použití s malým stojánkem,
např. pro režim vyřezávání
5) Stojánek pro použití s rukojetí 4)
a vodítkem pro kruhové výřezy 7)
6) Stojánek pro použití motorové jednotky jako horní frézky
7) Vodítko pro kruhové výřezy či profily
8) Boční vodítko (podélný doraz)
pro provádění drážek rovnoběžných s hranou
9) Odnímatelný nástavec s bowdenem
pro použití jako přímá bruska
10) Vrtací frézy pro vyřezávání či vrtání
11) Upínací kleština s kruhovým otvorem
pro upínání stopek fréz
12) Vložka s čtvercovým profilem pro uchycení bowdenu
nástavce přímé brusky
13) Klíč pro dotažení/povolení převlečné matice
nástavce přímé brusky
14) Klíč pro dotažení/povolení
šestihranné převlečné matice frézy
15) Přívodní kabel motorové jednotky.
IV. Příprava přístroje k použití
•
UPOZORNĚNÍ
y Před použitím si přečtěte celý návod k použití a ponech-
te jej přiložený u výrobku, aby se s ním obsluha mohla
seznámit. Pokud výrobek komukoli půjčujete nebo
jej prodáváte, přiložte k němu i tento návod k použití.
Zamezte poškození tohoto návodu. Výrobce nenese
odpovědnost za škody či zranění vzniklá používáním pří-
stroje, které je v rozporu s tímto návodem. Před použitím
přístroje se seznamte se všemi jeho ovládacími prvky
a součástmi a také se způsobem vypnutí přístroje, abyste
mohli ihned vypnout případě nebezpečné situace. Před
použitím zkontrolujte pevné upevnění všech součástí
a zkontrolujte, zda nějaká část přístroje není poškozena
včetně přívodního kabelu. Za poškození se považuje
i zpuchřelý přívodní kabel. Přístroj s poškozenými částmi
nepoužívejte a zajistěte jeho opravu v autorizovaném
servisu značky Extol®.
y Před jakoukoli úpravou, seřizováním, či výměnou nástro-
je odpojte napájecí kabel od zdroje el. proudu.
11
SESTAVENÍ
F rézku sestavte s ohledem na nutné příslušenství pro
danou činnost, např. instalace bočního vodítka, stojánek
apod.- viz. obrázky A až D.
•
UPOZORNĚNÍ
y Před uvedením přístroje do provozu zkontrolujte pevné dota-
žení a zajištění všech nastavovacích a instalovaných prvků
přístroje pro daný účel použití.
VLOŽENÍ/VÝMĚNA FRÉZY
(FRÉZOVACÍHO NÁSTROJE)
ČI NÁSTAVCE
PRO PŘÍMOU BRUSKU
Viz. obr. A6-A8. - pro vložení/výměnu frézy.
Viz. obr. D1 –D5 pro instalaci nástavce pro přímou brusku.
•
UPOZORNĚNÍ
y Před vložením nástroje do upínacího zařízení přístroje zkont-
rolujte, zda není poškozen, nemá-li tupé plátky, není-li stopka
nástroje vychýlena apod. Nástroje s křivou stopkou zvyšují
vibrace a mohou vést ke ztrátě kontroly nad přístrojem a k
nebezpečným situacím. Poškozené nástroje nepoužívejte.
y Průměr otvoru použité upínací kleštiny musí odpovídat
průměru stopky nástroje, jinak nebude možné nástroj
bezpečně zajistit ani řádným dotažením převlečné matice.
y Průměr použitého nástroje musí být zvolen vzhledem k pro-
váděné činnosti, viz kapitola Technické údaje. Pro vykrajo-
vací/prořezávací práce silnějšího materiálu musí být zvolena
fréza s průměrem do 6 mm, aby nedocházelo k přetížení
motoru. K drážkování do určité hloubky uvnitř materiálu musí
být průměr nástroje do 8 mm, viz kapitola Technické údaje.
Frézy určené k drážkování/řezání musí mít vyčnívající plátky
i vespod frézy. Pro přehled viz obr.6, kde jsou vyobrazeny
vyfrézované profily.
y Při použití nástrojů do přímé brusky musí být zvoleny nástro-
je, jejichž maximální otáčky nejsou nižší než jsou minimální
otáčky frézky.
y Do přímé brusky neinstalujte nástroje, které mají těžká tělís-
ka, protože jsou do této brusky těžká a vedlo by to k poško-
zení brusky, pocitu brnění ruky a může vést ke ztrátě kontroly
nad bruskou. Vždy volte nástroje s malými tělísky.
y V následující tabulce 1 jsou uvedeny nástroje s příkla-
dem použití, které bývají součástí prodávaných sad
nástrojů (nejsou součástí dodávky).
CZ
