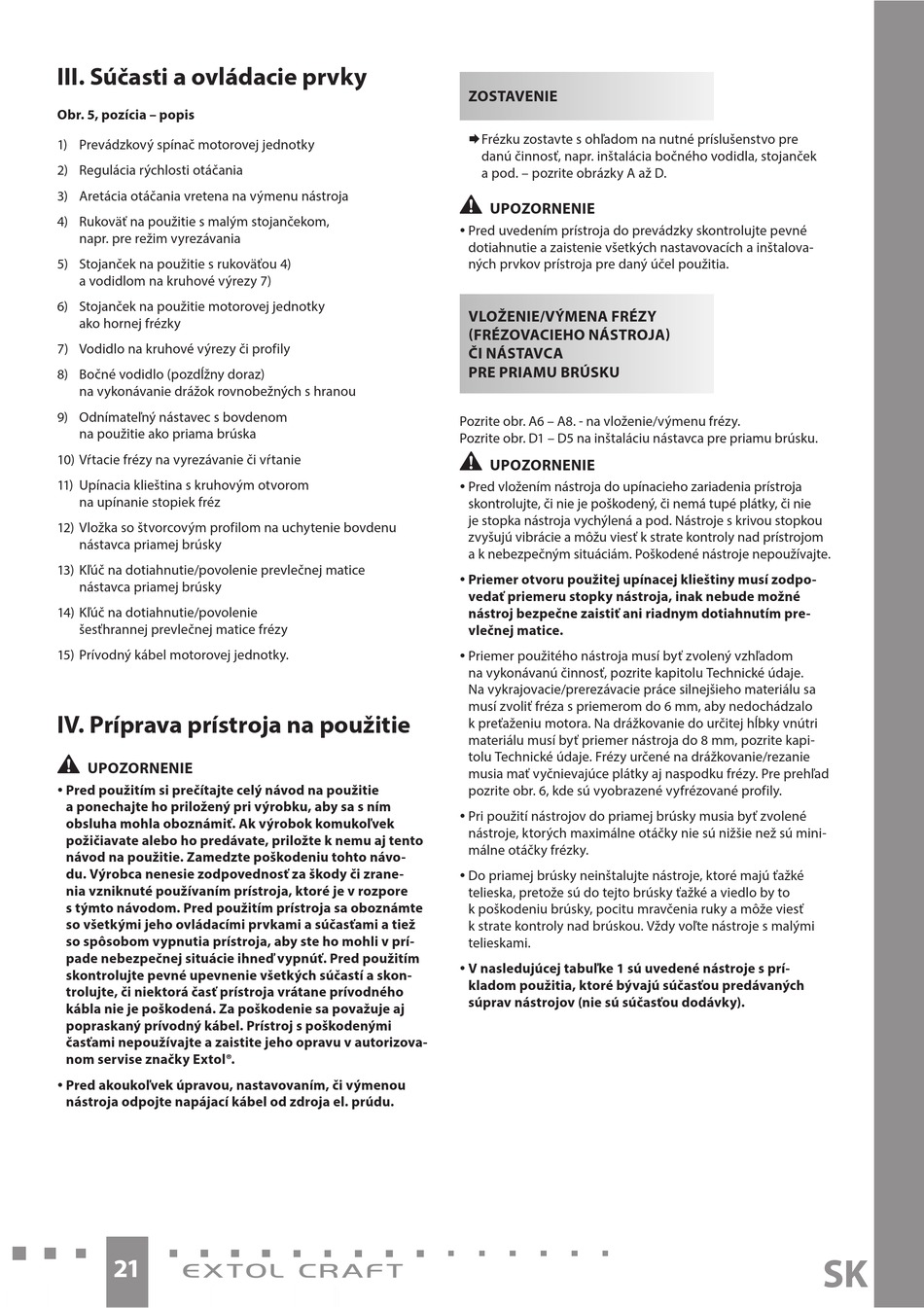

III. Súčasti a ovládacie prvky
Obr. 5, pozícia – popis
1) Prevádzkový spínač motorovej jednotky
2) Regulácia rýchlosti otáčania
3) Aretácia otáčania vretena na výmenu nástroja
4) Rukoväť na použitie s malým stojančekom,
napr. pre režim vyrezávania
5) Stojanček na použitie s rukoväťou 4)
a vodidlom na kruhové výrezy 7)
6) Stojanček na použitie motorovej jednotky
ako hornej frézky
7) Vodidlo na kruhové výrezy či profily
8) Bočné vodidlo (pozdĺžny doraz)
na vykonávanie drážok rovnobežných s hranou
9) Odnímateľný nástavec s bovdenom
na použitie ako priama brúska
10) Vŕtacie frézy na vyrezávanie či vŕtanie
11) Upínacia klieština s kruhovým otvorom
na upínanie stopiek fréz
12) Vložka so štvorcovým profilom na uchytenie bovdenu
nástavca priamej brúsky
13) Kľúč na dotiahnutie/povolenie prevlečnej matice
nástavca priamej brúsky
14) Kľúč na dotiahnutie/povolenie
šesťhrannej prevlečnej matice frézy
15) Prívodný kábel motorovej jednotky.
IV. Príprava prístroja na použitie
•
UPOZORNENIE
y Pred použitím si prečítajte celý návod na použitie
a ponechajte ho priložený pri výrobku, aby sa s ním
obsluha mohla oboznámiť. Ak výrobok komukoľvek
požičiavate alebo ho predávate, priložte k nemu aj tento
návod na použitie. Zamedzte poškodeniu tohto návo-
du. Výrobca nenesie zodpovednosť za škody či zrane-
nia vzniknuté používaním prístroja, ktoré je v rozpore
s týmto návodom. Pred použitím prístroja sa oboznámte
so všetkými jeho ovládacími prvkami a súčasťami a tiež
so spôsobom vypnutia prístroja, aby ste ho mohli v prí-
pade nebezpečnej situácie ihneď vypnúť. Pred použitím
skontrolujte pevné upevnenie všetkých súčastí a skon-
trolujte, či niektorá časť prístroja vrátane prívodného
kábla nie je poškodená. Za poškodenie sa považuje aj
popraskaný prívodný kábel. Prístroj s poškodenými
časťami nepoužívajte a zaistite jeho opravu v autorizova-
nom servise značky Extol®.
y Pred akoukoľvek úpravou, nastavovaním, či výmenou
nástroja odpojte napájací kábel od zdroja el. prúdu.
21
ZOSTAVENIE
 F rézku zostavte s ohľadom na nutné príslušenstvo pre
danú činnosť, napr. inštalácia bočného vodidla, stojanček
a pod. – pozrite obrázky A až D.
•
UPOZORNENIE
y Pred uvedením prístroja do prevádzky skontrolujte pevné
dotiahnutie a zaistenie všetkých nastavovacích a inštalova-
ných prvkov prístroja pre daný účel použitia.
VLOŽENIE/VÝMENA FRÉZY
(FRÉZOVACIEHO NÁSTROJA)
ČI NÁSTAVCA
PRE PRIAMU BRÚSKU
Pozrite obr. A6 – A8. - na vloženie/výmenu frézy.
Pozrite obr. D1 – D5 na inštaláciu nástavca pre priamu brúsku.
•
UPOZORNENIE
y Pred vložením nástroja do upínacieho zariadenia prístroja
skontrolujte, či nie je poškodený, či nemá tupé plátky, či nie
je stopka nástroja vychýlená a pod. Nástroje s krivou stopkou
zvyšujú vibrácie a môžu viesť k strate kontroly nad prístrojom
a k nebezpečným situáciám. Poškodené nástroje nepoužívajte.
y Priemer otvoru použitej upínacej klieštiny musí zodpo-
vedať priemeru stopky nástroja, inak nebude možné
nástroj bezpečne zaistiť ani riadnym dotiahnutím pre-
vlečnej matice.
y Priemer použitého nástroja musí byť zvolený vzhľadom
na vykonávanú činnosť, pozrite kapitolu Technické údaje.
Na vykrajovacie/prerezávacie práce silnejšieho materiálu sa
musí zvoliť fréza s priemerom do 6 mm, aby nedochádzalo
k preťaženiu motora. Na drážkovanie do určitej hĺbky vnútri
materiálu musí byť priemer nástroja do 8 mm, pozrite kapi-
tolu Technické údaje. Frézy určené na drážkovanie/rezanie
musia mať vyčnievajúce plátky aj naspodku frézy. Pre prehľad
pozrite obr. 6, kde sú vyobrazené vyfrézované profily.
y Pri použití nástrojov do priamej brúsky musia byť zvolené
nástroje, ktorých maximálne otáčky nie sú nižšie než sú mini-
málne otáčky frézky.
y Do priamej brúsky neinštalujte nástroje, ktoré majú ťažké
telieska, pretože sú do tejto brúsky ťažké a viedlo by to
k poškodeniu brúsky, pocitu mravčenia ruky a môže viesť
k strate kontroly nad brúskou. Vždy voľte nástroje s malými
telieskami.
y V nasledujúcej tabuľke 1 sú uvedené nástroje s prí-
kladom použitia, ktoré bývajú súčasťou predávaných
súprav nástrojov (nie sú súčasťou dodávky).
