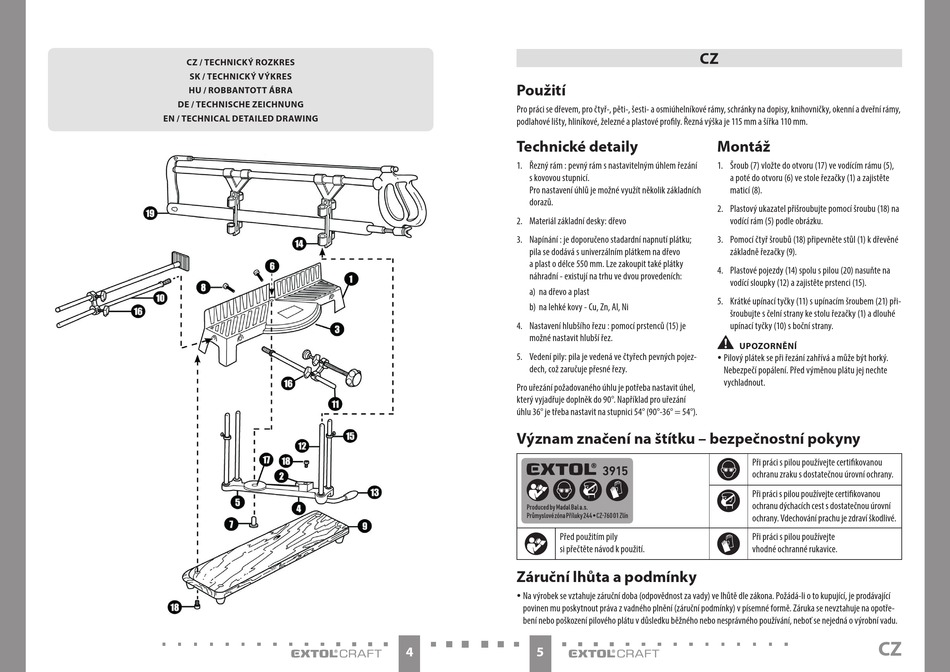

CZ / TECHNICKÝ ROZKRES
SK / TECHNICKÝ VÝKRES
HU / ROBBANTOTT ÁBRA
DE / TECHNISCHE ZEICHNUNG
EN / TECHNICAL DETAILED DRAWING
Použití
CZ
Pro práci se dřevem, pro čtyř-, pěti-, šesti- a osmiúhelníkové rámy, schránky na dopisy, knihovničky, okenní a dveřní rámy,
podlahové lišty, hliníkové, železné a plastové profily. Řezná výška je 115 mm a šířka 110 mm.
Technické detaily
1. Řezný rám : pevný rám s nastavitelným úhlem řezání
s kovovou stupnicí.
Pro nastavení úhlů je možné využít několik základních
dorazů.
2. Materiál základní desky: dřevo
3. Napínání : je doporučeno stadardní napnutí plátku;
pila se dodává s univerzálním plátkem na dřevo
a plast o délce 550 mm. Lze zakoupit také plátky
náhradní - existují na trhu ve dvou provedeních:
a) na dřevo a plast
b) na lehké kovy - Cu, Zn, Al, Ni
4. Nastavení hlubšího řezu : pomocí prstenců (15) je
možné nastavit hlubší řez.
5. Vedení pily: pila je vedená ve čtyřech pevných pojez-
dech, což zaručuje přesné řezy.
Pro uřezání požadovaného úhlu je potřeba nastavit úhel,
který vyjadřuje doplněk do 90°. Například pro uřezání
úhlu 36° je třeba nastavit na stupnici 54° (90°-36° = 54°).
Význam značení na štítku – bezpečnostní pokyny
Před použitím pily
si přečtěte návod k použití.
Záruční lhůta a podmínky
y Na výrobek se vztahuje záruční doba (odpovědnost za vady) ve lhůtě dle zákona. Požádá-li o to kupující, je prodávající
povinen mu poskytnout práva z vadného plnění (záruční podmínky) v písemné formě. Záruka se nevztahuje na opotře-
bení nebo poškození pilového plátu v důsledku běžného nebo nesprávného používání, neboť se nejedná o výrobní vadu.
4
5
CZ
Montáž
1. Šroub (7) vložte do otvoru (17) ve vodícím rámu (5),
a poté do otvoru (6) ve stole řezačky (1) a zajistěte
maticí (8).
2. Plastový ukazatel přišroubujte pomocí šroubu (18) na
vodící rám (5) podle obrázku.
3. Pomocí čtyř šroubů (18) připevněte stůl (1) k dřevěné
základně řezačky (9).
4. Plastové pojezdy (14) spolu s pilou (20) nasuňte na
vodící sloupky (12) a zajistěte prstenci (15).
5. Krátké upínací tyčky (11) s upínacím šroubem (21) při-
šroubujte s čelní strany ke stolu řezačky (1) a dlouhé
upínací tyčky (10) s boční strany.
•
UPOZORNĚNÍ
y Pilový plátek se při řezání zahřívá a může být horký.
Nebezpečí popálení. Před výměnou plátu jej nechte
vychladnout.
Při práci s pilou používejte certifikovanou
ochranu zraku s dostatečnou úrovní ochrany.
Při práci s pilou používejte certifikovanou
ochranu dýchacích cest s dostatečnou úrovní
ochrany. Vdechování prachu je zdraví škodlivé.
Při práci s pilou používejte
vhodné ochranné rukavice.
