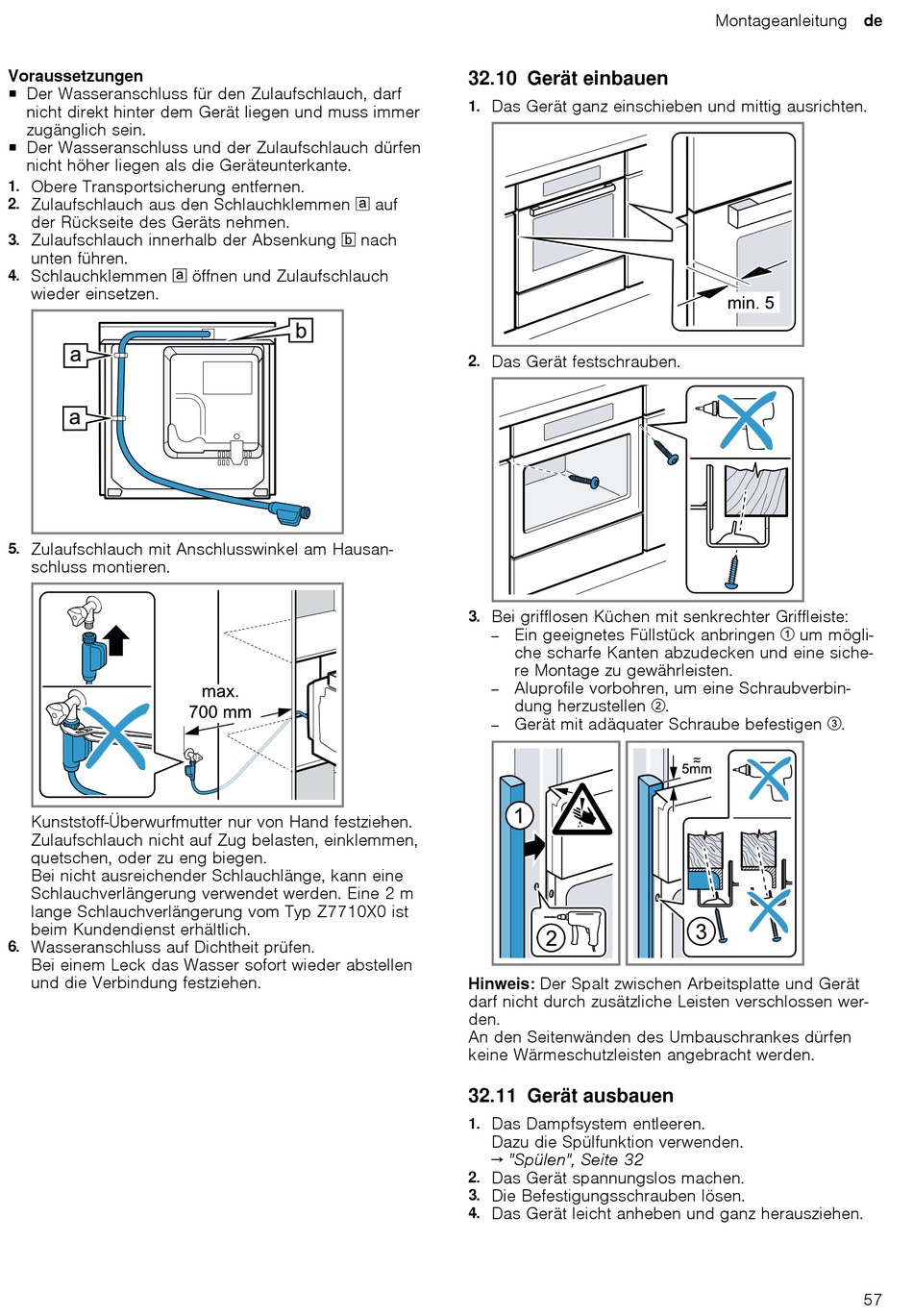

Voraussetzungen
¡ Der Wasseranschluss für den Zulaufschlauch, darf
nicht direkt hinter dem Gerät liegen und muss immer
zugänglich sein.
¡ Der Wasseranschluss und der Zulaufschlauch dürfen
nicht höher liegen als die Geräteunterkante.
Obere Transportsicherung entfernen.
1.
Zulaufschlauch aus den Schlauchklemmen
2.
der Rückseite des Geräts nehmen.
Zulaufschlauch innerhalb der Absenkung
3.
unten führen.
Schlauchklemmen
4.
wieder einsetzen.
Zulaufschlauch mit Anschlusswinkel am Hausan-
5.
schluss montieren.
Kunststoff-Überwurfmutter nur von Hand festziehen.
Zulaufschlauch nicht auf Zug belasten, einklemmen,
quetschen, oder zu eng biegen.
Bei nicht ausreichender Schlauchlänge, kann eine
Schlauchverlängerung verwendet werden. Eine 2 m
lange Schlauchverlängerung vom Typ Z7710X0 ist
beim Kundendienst erhältlich.
Wasseranschluss auf Dichtheit prüfen.
6.
Bei einem Leck das Wasser sofort wieder abstellen
und die Verbindung festziehen.
nach
öffnen und Zulaufschlauch
32.10 Gerät einbauen
Das Gerät ganz einschieben und mittig ausrichten.
1.
auf
Das Gerät festschrauben.
2.
Bei grifflosen Küchen mit senkrechter Griffleiste:
3.
Ein geeignetes Füllstück anbringen
‒
che scharfe Kanten abzudecken und eine siche-
re Montage zu gewährleisten.
Aluprofile vorbohren, um eine Schraubverbin-
‒
dung herzustellen
Gerät mit adäquater Schraube befestigen
‒
Hinweis: Der Spalt zwischen Arbeitsplatte und Gerät
darf nicht durch zusätzliche Leisten verschlossen wer-
den.
An den Seitenwänden des Umbauschrankes dürfen
keine Wärmeschutzleisten angebracht werden.
32.11 Gerät ausbauen
Das Dampfsystem entleeren.
1.
Dazu die Spülfunktion verwenden.
→ "Spülen", Seite 32
Das Gerät spannungslos machen.
2.
Die Befestigungsschrauben lösen.
3.
Das Gerät leicht anheben und ganz herausziehen.
4.
Montageanleitung de
um mögli-
.
.
57
