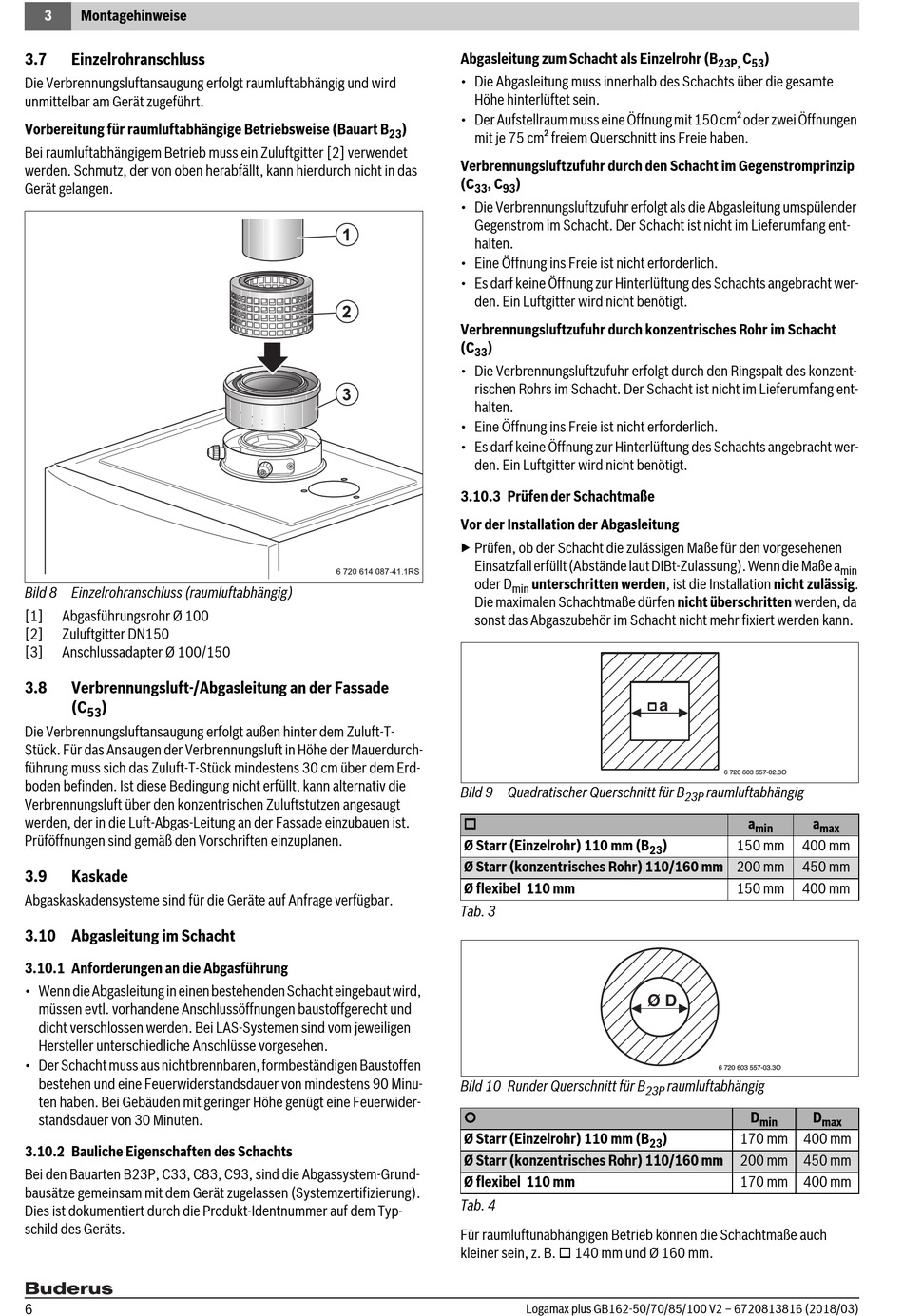

3 Montagehinweise
3.7

Einzelrohranschluss

Die Verbrennungsluftansaugung erfolgt raumluftabhängig und wird
unmittelbar am Gerät zugeführt.
Vorbereitung für raumluftabhängige Betriebsweise (Bauart B
Bei raumluftabhängigem Betrieb muss ein Zuluftgitter [2] verwendet
werden. Schmutz, der von oben herabfällt, kann hierdurch nicht in das
Gerät gelangen.
Bild 8 Einzelrohranschluss (raumluftabhängig)
[1] Abgasführungsrohr Ø 100
[2] Zuluftgitter DN150
[3] Anschlussadapter Ø 100/150
3.8 Verbrennungsluft-/Abgasleitung an der Fassade
(C )
53
Die Verbrennungsluftansaugung erfolgt außen hinter dem Zuluft-T-
Stück. Für das Ansaugen der Verbrennungsluft in Höhe der Mauerdurch-
führung muss sich das Zuluft-T-Stück mindestens 30 cm über dem Erd-
boden befinden. Ist diese Bedingung nicht erfüllt, kann alternativ die
Verbrennungsluft über den konzentrischen Zuluftstutzen angesaugt
werden, der in die Luft-Abgas-Leitung an der Fassade einzubauen ist.
Prüföffnungen sind gemäß den Vorschriften einzuplanen.
3.9

Kaskade

Abgaskaskadensysteme sind für die Geräte auf Anfrage verfügbar.

3.10 Abgasleitung im Schacht

3.10.1 Anforderungen an die Abgasführung
• Wenn die Abgasleitung in einen bestehenden Schacht eingebaut wird,
müssen evtl. vorhandene Anschlussöffnungen baustoffgerecht und
dicht verschlossen werden. Bei LAS-Systemen sind vom jeweiligen
Hersteller unterschiedliche Anschlüsse vorgesehen.
• Der Schacht muss aus nichtbrennbaren, formbeständigen Baustoffen
bestehen und eine Feuerwiderstandsdauer von mindestens 90 Minu-
ten haben. Bei Gebäuden mit geringer Höhe genügt eine Feuerwider-
standsdauer von 30 Minuten.

3.10.2 Bauliche Eigenschaften des Schachts

Bei den Bauarten B23P, C33, C83, C93, sind die Abgassystem-Grund-
bausätze gemeinsam mit dem Gerät zugelassen (Systemzertifizierung).
Dies ist dokumentiert durch die Produkt-Identnummer auf dem Typ-
schild des Geräts.
6
Abgasleitung zum Schacht als Einzelrohr (B
• Die Abgasleitung muss innerhalb des Schachts über die gesamte
Höhe hinterlüftet sein.
• Der Aufstellraum muss eine Öffnung mit 150 cm² oder zwei Öffnungen
)
23
mit je 75 cm² freiem Querschnitt ins Freie haben.
Verbrennungsluftzufuhr durch den Schacht im Gegenstromprinzip
(C , C )
33 93
• Die Verbrennungsluftzufuhr erfolgt als die Abgasleitung umspülender
Gegenstrom im Schacht. Der Schacht ist nicht im Lieferumfang ent-
halten.
• Eine Öffnung ins Freie ist nicht erforderlich.
• Es darf keine Öffnung zur Hinterlüftung des Schachts angebracht wer-
den. Ein Luftgitter wird nicht benötigt.
Verbrennungsluftzufuhr durch konzentrisches Rohr im Schacht
(C )
33
• Die Verbrennungsluftzufuhr erfolgt durch den Ringspalt des konzent-
rischen Rohrs im Schacht. Der Schacht ist nicht im Lieferumfang ent-
halten.
• Eine Öffnung ins Freie ist nicht erforderlich.
• Es darf keine Öffnung zur Hinterlüftung des Schachts angebracht wer-
den. Ein Luftgitter wird nicht benötigt.
3.10.3 Prüfen der Schachtmaße
Vor der Installation der Abgasleitung
▶ Prüfen, ob der Schacht die zulässigen Maße für den vorgesehenen
Einsatzfall erfüllt (Abstände laut DIBt-Zulassung). Wenn die Maße a
oder D unterschritten werden, ist die Installation nicht zulässig.
min
Die maximalen Schachtmaße dürfen nicht überschritten werden, da
sonst das Abgaszubehör im Schacht nicht mehr fixiert werden kann.
Bild 9 Quadratischer Querschnitt für B

Ø Starr (Einzelrohr) 110 mm (B
Ø Starr (konzentrisches Rohr) 110/160 mm 200 mm
Ø flexibel 110 mm
Tab. 3
Bild 10 Runder Querschnitt für B

Ø Starr (Einzelrohr) 110 mm (B
Ø Starr (konzentrisches Rohr) 110/160 mm
Ø flexibel 110 mm
Tab. 4
Für raumluftunabhängigen Betrieb können die Schachtmaße auch
kleiner sein, z. B.  140 mm und Ø 160 mm.
Logamax plus GB162-50/70/85/100 V2 – 6720813816 (2018/03)
C )
23P, 53
a
6 720 603 557-02.3O
raumluftabhängig
23P
a a
min
) 150 mm 400 mm
23
450 mm
150 mm 400 mm
Ø D
6 720 603 557-03.3O
raumluftabhängig
23P
D D
min
) 170 mm 400 mm
23
200 mm 450 mm
170 mm 400 mm
min
max
max
