Balluff BIR 01 K15SL 000S15-Serie Betriebsanleitung
Vorschau ausblenden Andere Handbücher für BIR 01 K15SL 000S15-Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

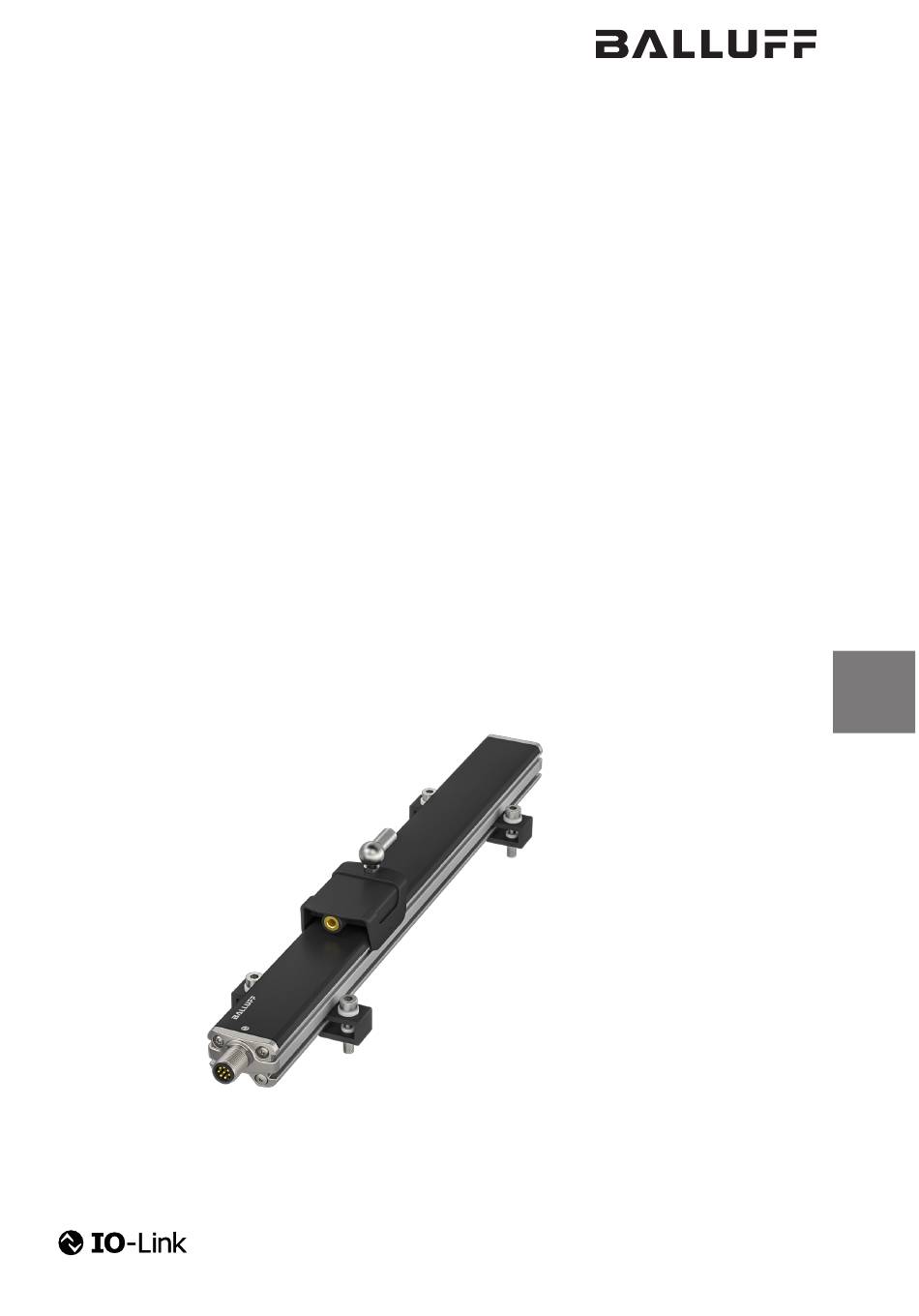

BIR 01- _ _ _ _ -K15SL _-000S15
Betriebsanleitung
deutsch
User's guide
english
Notice d'utilisation
français
Manuale d'uso
italiano
Manual de instrucciones
español
Manual de Instruções
português
中文
操作手册
日本語
取扱説明書
русский
Руководство по эксплуатации
