AKO -145601 Benutzerhandbuch
Regler für elektronisches expansionventil
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AKO AKO-145601
Inhaltszusammenfassung für AKO AKO-145601

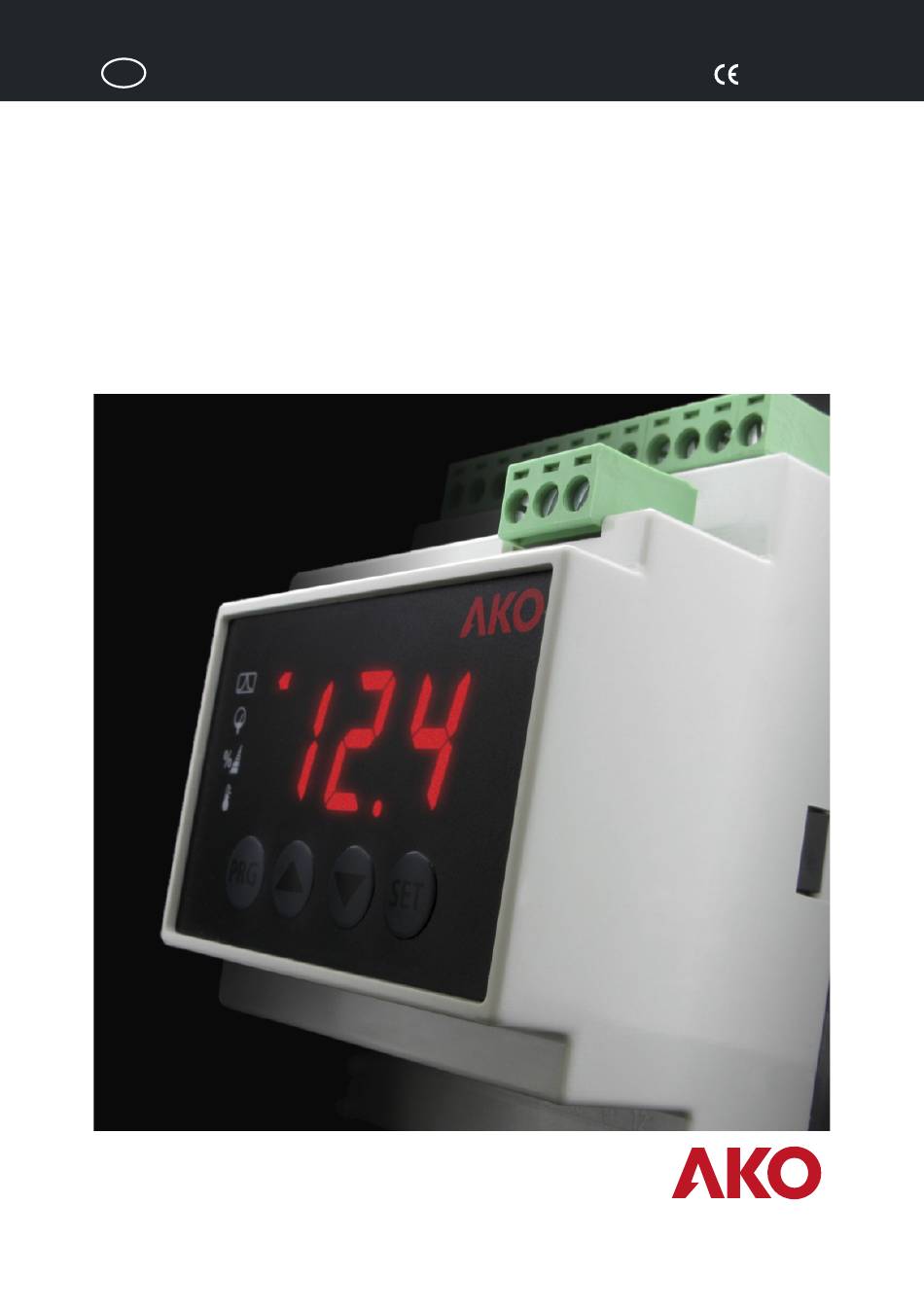

- Seite 1 1456H004 Ed.04 AKO-145601 Regler für elektronisches Expansionventil Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Es liegt im Verantwortungsbereich des Installateurs und des Kunden, die notwendigen Vorschriften für die Anlage, in der unsere Produkte verwendet werden sollen, einzuhalten, bzw. Sorge zu tragen, dass diese eingehalten werden. AKO Electromecànica haftet in keinem Fall für Schäden, die aufgrund der Nichteinhaltung der Vorschriften entstehen. Befolgen Sie die Anleitungen aus diesem Handbuch sorgfältig. -
Seite 3: Einleitung
Ersatzteil Temperaturfühler Pt1000 (-100 ºC bis 120 ºC) AKO-15606 AKO-80077 Ersatzteil Transformator der Stromversorgung 115 - 230 V / 24 V Kompatibilität In den folgenden Tabellen finden Sie die Kompatibilität des Steuergerätes AKO-145601 mit diversen elektronischen Expansionsventilen und Kühlgasen. KOMPATIBLE ELEKTRONISCHE EXPANSIONSVENTILE Hersteller DANFOSS... -
Seite 4: Installation
Wenn Sie das Gerät nicht entsprechend den Herstelleranweisungen verwenden, können sich seine Sicherheitsanforderungen ändern. Verwenden Sie für den einwandfreien Betrieb des Geräts nur von AKO gelieferte Messgeräte. Installieren Sie das Gerät an einer vor Vibrationen, Wasser und ätzenden Gasen geschützten Stelle, an der die Umgebungstemperatur den in den technischen Daten angegebenen Wert nicht überschreitet. -
Seite 5: Anschluss
1456H004 Ed.04 Anschluss Eingang 12 Vdc Notstromversorgung Elektronisches Expansionsventil* AKO-80077 Erdungsnetz RS485 MODBUS AKO-145601 ºC Stromversorgung Ventil Ventil Elektromagnet Fühler 1 der Flüssigkeit Temperatur AKO-15606 Max. 25 Meter (AKO-15586) Fühler 2 Saugdruck AKO-D141xx AKO-15571 +5 V Grün Signal Schwarz Nullleiter * Das elektronische Expansionsventil muss zweipolig sein. -
Seite 6: Konnektivität
Die MODBUS-Adresse wird mithilfe des CID-Parameters eingestellt, der Standardwert ist 1. Diese Adresse muss für jedes Gerät in ein und demselben Netz identisch sein. WICHTIG: Die AKO-14560-Steuergeräte können das MODBUS-Netz nur mit anderen AKO-14560- Geräten nutzen. Die restlichen AKO-Geräte müssen an ein unabhängiges Netz angeschlossen werden. AKO-5012 Switch... -
Seite 7: Gerätebeschreibung
1456H004 Ed.04 4.- Gerätebeschreibung LED ºC LED bar LED manueller Modus Warn-LED Überhitzungs-LED LED Druck ºC ºC ºC LED Öffnung des Expansionsventils LED Temperatur Taste PRG Taste AUFWÄRTS Taste ABWÄRTS Taste SET Leuchtanzeigen LED ºC: Zeigt die Temperatur auf dem Display in ºC an. LED bar: Zeigt den Saugdruck auf dem Display in bar an. -
Seite 8: Betrieb
1456H004 Ed.04 5.- Betrieb Tastenfeld PRG-Taste: Mit einem fünf Sekunden langen Druck auf diese Taste greifen Sie auf das Programmiermenü der Parameter zu. Wenn Sie sie zweimal nacheinander drücken, können Sie im Alarmfall die Regulierung wieder aufnehmen (siehe Seite 10). Im Programmiermenü... -
Seite 9: Regulierung
1456H004 Ed.04 ELEKTROMAGNET DER FLÜSSIGKEIT EXPANSIONSVENTIL ºC AKO-145601 VERDAMPFER KONDENSATOR FLÜSSIGKEITSBEHÄLTER AKO-D141xx KOMPRESSOR Regulierung Das Steuergerät regelt die Öffnung des Expansionsventils, jeweils abhängig von den Ablesewerten von Temperatur und Druck der Messfühler 1 und 2, sowie auch abhängig vom Kältebedarf, der von einem externen Element gesteuert wird (Eingang ON/OFF). -
Seite 10: Alarme
Bei Erreichen dieses Wertes wird die Alarmanzeige aufgehoben und das Gerät kehrt zur normalen Regulierung zurück (falls die automatische Rückstellung voreingestellt ist). Druckfühler (S2) Der Druckmessbereich ist werksseitig auf das mitgelieferte Messgerät (AKO 15571) voreingestellt. Ändern Sie diesen Wert nur bei Installation eines anderen Druckfühlers. Nur qualifiziertes Fachpersonal darf diese Einstellung vornehmen. -
Seite 11: Ausgangsparameter
1456H004 Ed.04 Ausgangsparameter Am Parameter INI können Sie alle Parameter auf ihre Standard-Ausgangswerte zurückstellen. Wählen Sie hierzu diesen Parameter und geben Sie mithilfe der Tasten N und Q das Passwort ein. Mit einem Druck auf SET stellt das Steuergerät die Parameter auf die werksseitig voreingestellten Werte zurück. 6.- Parametertabelle Die Betriebsparameter des Gerätes sind in drei Gruppen unterteilt. - Seite 12 CSP Übermittlungsgeschwindigkeit (BPSx100) INI Anfangsparameter (Passwort eingeben und SET drücken) * Bei der Eingabe des Expansionsventils stellen sich die Parameter TST und DSP automatisch ein. Nur qualifiziertes Fachpersonal darf diese Einstellungen ändern. AKO haftet nicht für eventuelle Schäden an Ihrer Anlage.
-
Seite 13: Technische Spezifikationen
1456H004 Ed.04 7.- Technische Spezifikationen Steuergerät AKO-145601 Stromversorgung....................24 V~ +10% / -15%, 50/60 Hz Stromstärke, einschließlich Expansionsventil ......................1A Ausgang zum Expansionsventil..............Ventile mit zweipoligem Schrittmotor Kompatibilität mit Expansionsventil ....................(siehe Seite 3) Maximalstromstärke am Expansionsventil....................700 mA Genauigkeit der Öffnungssteuerung ................1/1000 (0.0 bis 100.0 %) Betriebstemperatur...................-10 bis 50 ºC, Feuchtigkeit <... - Seite 14 Druckfühler AKO-15571 / AKO-15572 Stromversorgung..........................5 Vcc ±5% Ausgang .........................DC 0,5 bis 4,5 V, ratiometrisch Schutzgrad..............................IP65 Messbereich AKO-15571 ......................-1 bis 15 bar AKO-15572 ......................-1 bis 25 bar Messgenauigkeit ............................±0.25% Höchster zulässiger Druck..............1,5 Mal der Maximalwert des Messbereichs Höchster Spitzendruck .................Dreimal der Maximalwert des Messbereichs Betriebstemperatur ...........................-40 bis 80 ºC...
- Seite 15 1456H004 Ed.04...
- Seite 16 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten.Aktualisierte Informationen finden Sie auf unserer Website.
