AKO -D14545 Benutzerhandbuch
Verdichterzentrale mit 5 stufen + 2 ausgängen für frequenzumrichter
Vorschau ausblenden
Andere Handbücher für AKO-D14545:
- Schnellstartanleitung (2 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für AKO AKO-D14545
Inhaltszusammenfassung für AKO AKO-D14545

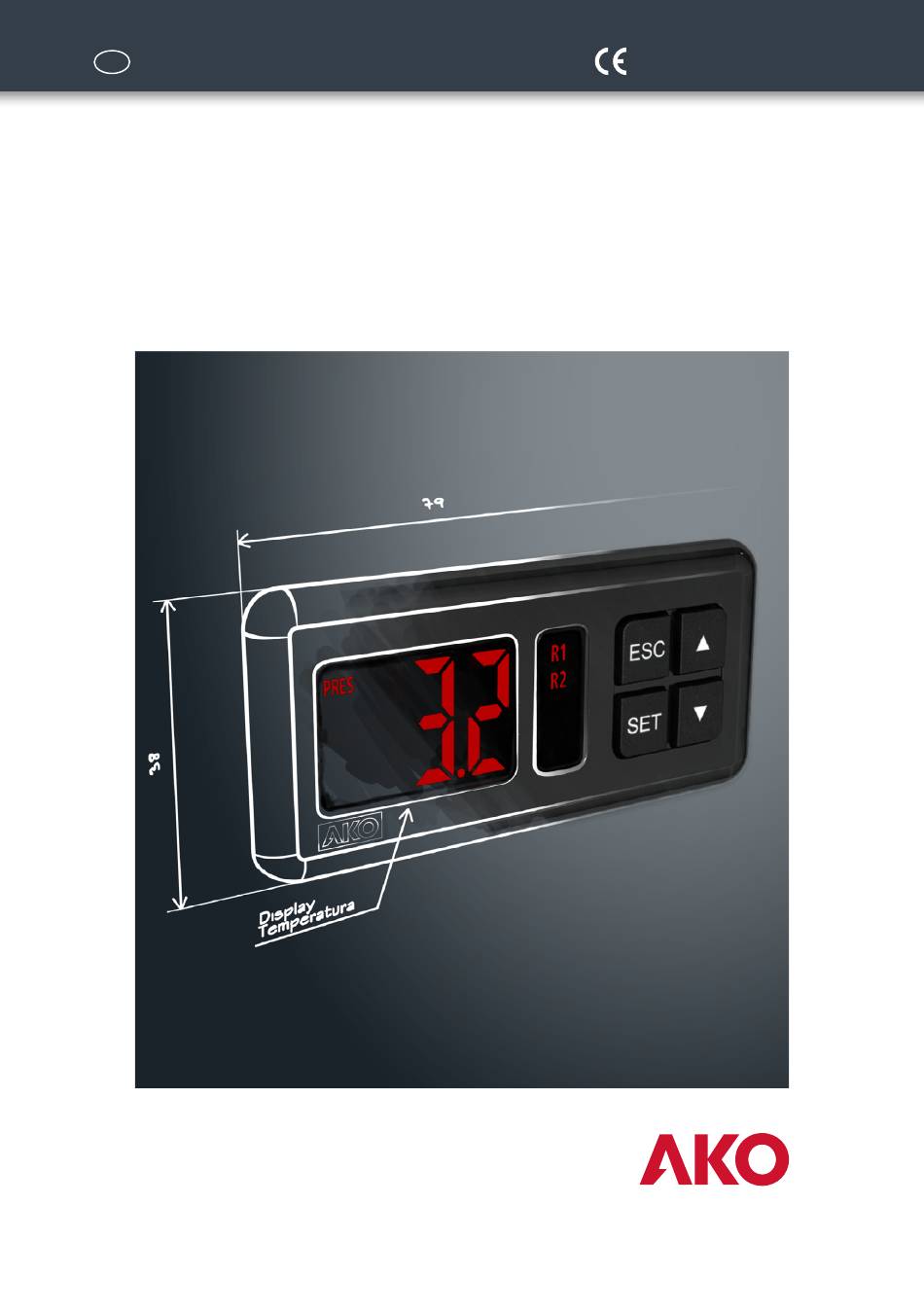

- Seite 1 D145H4504 Ed. 01 AKO-D14545 / AKO-D14545-C Verdichterzentrale mit 5 Stufen + 2 Ausgängen für Frequenzumrichter Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Abmessungen ..............................25 Montage ................................25 AKO Electromecànica möchte Ihnen für den Kauf unseres Produkts danken, zu dessen Entwicklung und Herstellung nur die neuesten Techniken und die besten Herstellungsverfahren und Qualitätssicherung verwendet wurden. Unsere Verpflichtung gegenüber unseren Kunden und unser stetiges Bemühen, uns täglich zu übertreffen, wird durch unsere verschiedenen Qualitätszertifikate belegt. -
Seite 3: Vorsichtsmaßnahmen
DIGITALE MODELLE FÜHLER (2+1) ANALOGE AUSGÄNGE RELAIS ANSCHLUSS VERSORGUNG EINGÄNGE 0.5 -4.5 V / 2 x 0-10 V / 4-20 mA AKO-D14545 Nein 90-240 V 4-20 mA / NTC / Bis 6 (Steuerung AKO-D14545-C + 1 x NTC Frequenzumrichter) Beschreibung... -
Seite 4: Bildschirmmeldungen
D145H4504 Ed. 01 Bildschirmmeldungen Blinkend und 0: Zugangscodeabfrage (Password). PRES TEMP Den in L5 konfigurierten Zugangscode eingeben, um die geforderte Funktion auszuführen (S. 22). Ausfall von Fühler 1, 2 oder 3. PRES PRES PRES (Schaltkreis geöffnet, Kurzschluss oder Temperatur außerhalb des NTC-Fühler- TEMP TEMP TEMP... -
Seite 5: Schnellstart
D145H4504 Ed. 01 Schnellstart Das Gerät verfügt über einen Assistenten zur Konfiguration der Geräteparameter und Zuweisung der Funktionen zu den Ein- und Ausgängen je nach gewählter Installationsform. Beim ersten Einschalten der Stromversorgung wird der Konfigurationsassistent aufgerufen, und am Display wird die Meldung INI angezeigt. -
Seite 6: Legende
D145H4504 Ed. 01 Die zweite Gruppe definiert gemäß gewählter INI-Option die den einzelnen Relais zugeordnete Funktion. Relais R1 bis R5 OUTPUTS Den einzelnen Relais zugeordnete Funktion gemäß gewählter -Option* Die dritte Gruppe definiert gemäß gewählter INI-Option die den einzelnen Digitaleingängen zugeordnete Funktion. Eingänge I1 bis I6 INPUTS T-VAR-C1... -
Seite 7: Tabelle "Wizard
D145H4504 Ed. 01 Tabelle “WIZARD” AUSGÄNGE EINGÄNGE R1 R2 R3 R4 R5 T-C1 L.P. H.P. C1 C1a - T-C1 L.P. H.P. C1 C1a C1b - T-C1 L.P. H.P. C1 C1a C1b C1c AL T-C1 L.P. H.P. C1 C2 T-C1 T-C2 L.P. - Seite 8 D145H4504 Ed. 01 AUSGÄNGE EINGÄNGE R1 R2 R3 R4 R5 T-V1 L.P. H.P. V1 V2 T-V1 T-V2 L.P. H.P. V1 V2 V3 T-V1 T-V2 T-V3 L.P. H.P. V1 V2 V3 V4 AL T-V1 T-V2 T-V3 T-V4 L.P. H.P. V1 V2 V3 V4 V5 T-V1 T-V2 T-V3...
-
Seite 9: Anschluss
19 20 21 22 23 24 25 26 27 28 90-240 V~ 15 16 17 19 2 15 16 17 19 2 50/60 Hz AKO-D14545 AKO-D14545-C 9 10 0.5 - 4.5 V Ratiometrisch R1 R3 15 16 17 19 2... -
Seite 10: Verdichtersteuerung
D145H4504 Ed. 01 Verdichtersteuerung Proportionale Betriebsart OHNE FREQUENZUMRICHTER Die Steuereinheit aktiviert (rote Linie) oder deaktiviert (grüne Linie) die verschiedenen verfügbaren Stufen/Verdichter linear in Abhängigkeit von der erhaltenen Ablesung am Fühler 1, bis der neue Vorgabewert (Set Point) (E01) erreicht ist (siehe nachfolgende Grafik). Direkter Invertierter Betrieb (C7=0) -
Seite 11: Betriebsart Neutraler Bereich
D145H4504 Ed. 01 Betriebsart neutraler Bereich OHNE FREQUENZUMRICHTER In dieser Betriebsart wird ein neutraler Bereich definiert, der unten vom Set Point minus der Bandbreite, und oben vom Set Point plus der Bandbreite abgegrenzt wird. Solange die Ablesung des Fühlers 1 in diesem Bereich liegt, wird keine Stufe oder Verdichter ein- oder ausgeschaltet. -
Seite 12: Pump Down
D145H4504 Ed. 01 MIT FREQUENZUMRICHTER Die Funktionsweise ist gleich wie im vorherigen Punkt, allerdings wird die Leistung des Verdichters 1 vom Frequen- zumrichter reguliert, während er sich im neutralen Bereich befindet, wozu eine PID-Steuerung verwendet wird. In der Nähe der Obergrenze arbeitet der Verdichter mit maximaler Kapazität, und wenn die Obergrenze überschritten wird, werden unter Einhaltung der definierten Zeit in t02 weitere Stufen/Verdichter hinzugefügt, bis der neutrale Bereich wieder erreicht ist. -
Seite 13: Steuerung Der Lüfter
D145H4504 Ed. 01 Steuerung der Lüfter Proportionale Betriebsart OHNE FREQUENZUMRICHTER Die Steuereinheit aktiviert (rote Linie) oder deaktiviert (grüne Linie) die verschiedenen verfügbaren Lüfter linear in Abhängigkeit der erhaltenen Ablesung am Fühler 2, bis der neue Vorgabewert (Set Point) (F01) erreicht ist (siehe nachfolgende Grafik). -
Seite 14: Betriebsart Neutraler Bereich
D145H4504 Ed. 01 Betriebsart neutraler Bereich OHNE FREQUENZUMRICHTER In dieser Betriebsart wird ein neutraler Bereich definiert, der unten vom Set Point minus der Bandbreite, und oben vom Set Point plus der Bandbreite abgegrenzt wird. Solange die Ablesung des Fühlers 2 in diesem Bereich liegt, wird kein Lüfter ein- oder ausgeschaltet. -
Seite 15: Variable Kondensation
D145H4504 Ed. 01 MIT FREQUENZUMRICHTER Die Funktionsweise ist gleich wie im vorherigen Punkt, allerdings wird die Leistung der Lüfter vom Frequenzumrichter reguliert, während er sich im neutralen Bereich befindet, wozu eine PID-Steuerung verwendet wird. In der Nähe der Obergrenze arbeiten die Lüfter mit maximaler Kapazität, und wenn die Obergrenze überschritten wird, wird die maximale Kapazität beibehalten, bis der neutrale Bereich wieder erreicht ist. -
Seite 16: Alarme
D145H4504 Ed. 01 Alarme WICHTIG: Die Alarme, die einen Stillstand der Verdichter und Lüfter auslösen, wirken sequenziell mit einer Verzögerung von 5 Sekunden zwischen Stillständen. ALARM DURCH NIEDER- ODER HOCHDRUCK ÜBER DEN DIGITALEN EINGANG PRES Bei Aktivierung des digitalen Eingangs I5 oder I6 wird am Display de Meldung HPA (Hochdruck) oder TEMP LPA (Niederdruck) angezeigt, das Alarmrelais wird aktiviert (wenn vorhanden) und die Verdichter werden abgeschaltet. -
Seite 17: Ferngesteuerte Abschaltung
Zeitsteuerungen in den Parametern t01 bis t08 angehalten bzw. gestartet. Vernetzung Das Modell AKO-D14545-C verfügt über einen Port für Datenanschluss RS485 (MODBUS), der eine Fernverwaltung über das AKO XaviP Edge-Gateway und die Plattform akonet.cloud ermöglicht. Für jedes Gerät muss eine andere Adresse im gleichen Netz angelegt werden, diese Adresse wird über den Parameter b20 festgelegt. -
Seite 18: Parameterkonfiguration
D145H4504 Ed. 01 Parameterkonfiguration Über das Programmiermenü können die verschiedenen Parameter zur Anpassung der Steuergerätfunktionen auf die Anforderungen der Anlage angepasst werden. Programmiermenü Die Betriebsparameter des Geräts können geändert werden. Für den Zugang zum Programmiermenü die Taste SET 10 Sekunden lang gedrückt halten, oder bis in der Anzeige die Meldung “PrG”... -
Seite 19: Parameter
D145H4504 Ed. 01 Parameter Die Funktionsparameter des Geräts sind in unterschiedliche Gruppen oder Familien gegliedert, je nach Funktion. Die Spalte Def. zeigt die werksseitig gespeicherten Standardwerte an Die in der Tabelle angegebenen Druckwerte werden in bar, und die Temperaturwerte in °C angegeben. Wenn während des Assistenten andere Einheiten gewählt werden (Parameter C09), führt das Gerät die Umrechnung au- tomatisch durcS. - Seite 20 D145H4504 Ed. 01 Ebene 1.- KONFIGURATION DER KONDENSATION PRES TEMP Beschreibung Werte Min. Def. Max. F01 Sollwert Druck/Kondensationstemperatur (Vorgabe) Obere Sollwertbegrenzung der Kondensation (die Einstellung kann diesen Wert nicht übersteigen) Untere Sollwertbegrenzung der Kondensation -0.7 -0.7 F02 (die Einstellung kann diesen Wert nicht unterschreiten) Rotationsart der Ventilatoren: 0=Ausgewogen, nach Betriebszeit 1=Sequenziell (der zuletzt Zugeschaltete wird zuerst ausgeschaltet) F05 Steuerungsart der Ventilatoren: 0=Neutraler Bereich;...
- Seite 21 D145H4504 Ed. 01 Ebene 1.- KONFIGURATION DER DIGITALEN EINGÄNGE PRES TEMP Beschreibung Werte Min. Def. Max. I01 Polarität Digitaleingang 1 (Temperatur, Stufe 1): 0=Aktiviert beim Schließen; 1=Aktiviert beim Öffnen I02 Polarität Digitaleingang 2 (Temperatur, Stufe 2): 0=Aktiviert beim Schließen; 1=Aktiviert beim Öffnen I03 Polarität Digitaleingang 3 (Temperatur, Stufe 3): 0=Aktiviert beim Schließen;...
- Seite 22 D145H4504 Ed. 01 Ebene 1.- ALARM- UND SCHUTZKONFIGURATION PRES TEMP Beschreibung Werte Min. Def. Max. A01 Anzahl der aktiven Kompressorstufen mit Fehler in Sonde 1 Ohne Frequenzumrichter Anzahl der aktiven Ventilatoren oder % der Frequenzumrichter mit Fehler in Sonde 2 100% 100% Frequenzumrichter A03 Alarm niedriger Druck an Sonde 1...
-
Seite 23: Grenzwerte Und Standardwerte Der Druck- Und Temperaturparameter Je Nach Einheiten
D145H4504 Ed. 01 Grenzwerte und Standardwerte der Druck- und Temperaturparameter je nach Einheiten. Die folgende Tabelle enthält die Standard- und Grenzwert der Druck- und Temperaturparameter gemäß den Einhei- ten, die während des Schnellstarts im Parameter C09 definiert werden (S. 5). MINIMUM STANDARD-Wert MAXIMUM... -
Seite 24: Technische Daten
Relais R1 bis R4 ....................(EN60730-1: 5(4) A 250 V~ SPST) Relais R5 ......................(EN60730-1: 5(4) A 250 V~ SPDT) Anzahl der Relaisschaltspiele ................EN60730-1: 100.000 Schaltspiele Sondentypen ..........................NTC AKO-149xx ................................4-20 mA ..............................0-5 V ratiometrisch NTC ................ -50,0 ºC bis +99,9 ºC (-58,0 ºF bis 211 ºF) Messbereich 4-20 mA / 0.5 - 4.5 V ...................-60 bis 999... -
Seite 25: Abmessungen
D145H4504 Ed. 01 Abmessungen PRES TEMP 7,1 mm 60,4 mm 79 mm Montage 7 1 m m... - Seite 26 D145H4504 Ed. 01...
- Seite 27 D145H4504 Ed. 01...
- Seite 28 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten. Aktualisierte Informationen finden Sie auf unserer Website...
