AKO -14560 Benutzerhandbuch
Regler für elektronisches expansionventil
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AKO AKO-14560
Inhaltszusammenfassung für AKO AKO-14560

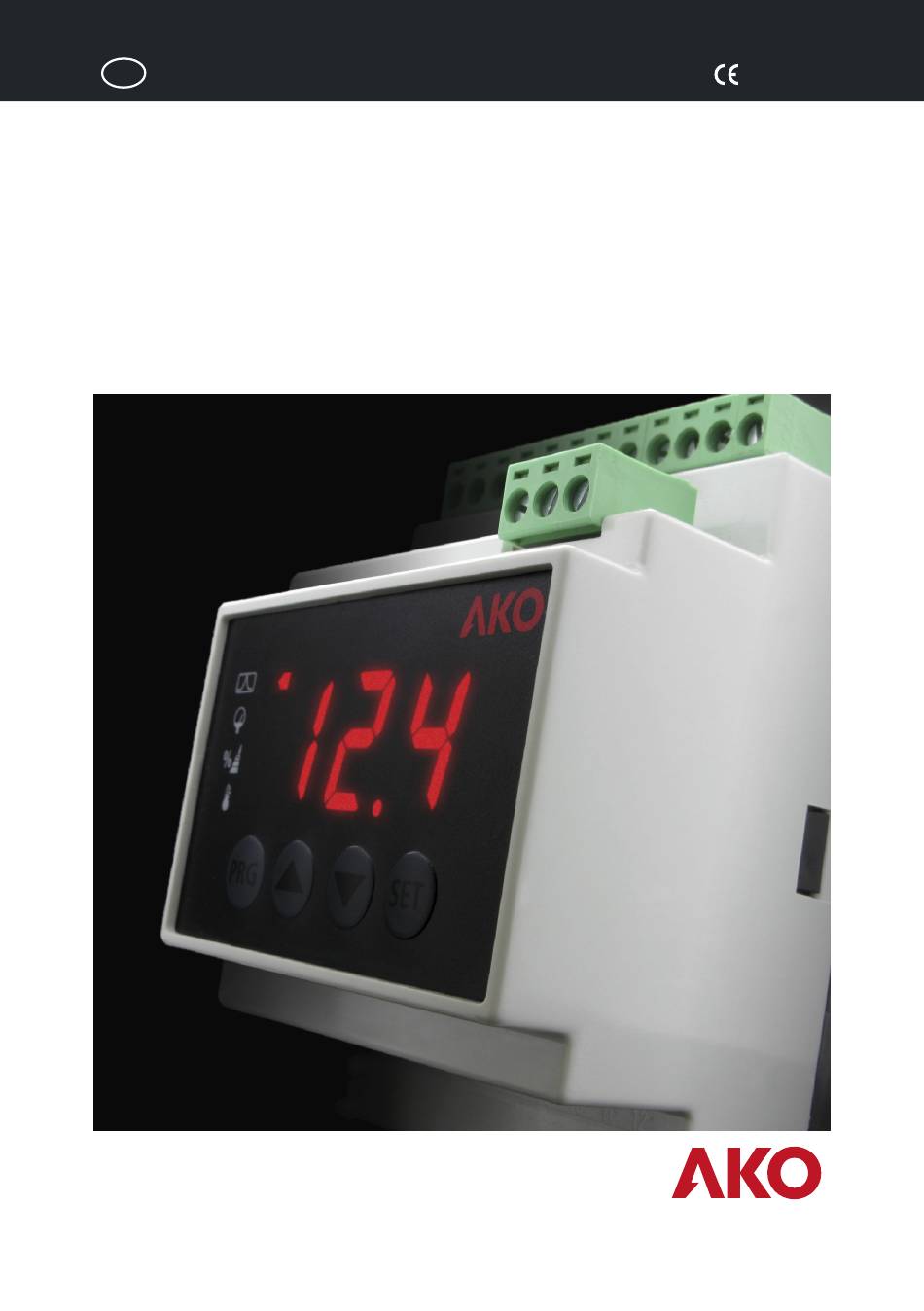

- Seite 1 1456H004 Ed.01 AKO-14560 Regler für elektronisches Expansionventil Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Es liegt im Verantwortungsbereich des Installateurs und des Kunden, die notwendigen Vorschriften für die Anlage, in der unsere Produkte verwendet werden sollen, einzuhalten, bzw. Sorge zu tragen, dass diese eingehalten werden. AKO Electromecànica haftet in keinem Fall für Schäden, die aufgrund der Nichteinhaltung der Vorschriften entstehen. Befolgen Sie die Anleitungen aus diesem Handbuch sorgfältig. -
Seite 3: Einleitung
Ersatzteil Temperaturfühler Pt1000 (-100 ºC bis 120 ºC) AKO-15606 AKO-80077 Ersatzteil Transformator der Stromversorgung 115 - 230 V / 24 V Kompatibilität In den folgenden Tabellen finden Sie die Kompatibilität des Steuergerätes AKO-145601 mit diversen elektronischen Expansionsventilen und Kühlgasen. KOMPATIBLE ELEKTRONISCHE EXPANSIONSVENTILE Hersteller DANFOSS... -
Seite 4: Installation
Wenn Sie das Gerät nicht entsprechend den Herstelleranweisungen verwenden, können sich seine Sicherheitsanforderungen ändern. Verwenden Sie für den einwandfreien Betrieb des Geräts nur von AKO gelieferte Messgeräte. Installieren Sie das Gerät an einer vor Vibrationen, Wasser und ätzenden Gasen geschützten Stelle, an der die Umgebungstemperatur den in den technischen Daten angegebenen Wert nicht überschreitet. -
Seite 5: Anschluss
1456H004 Ed.01 Anschluss Eingang 12 Vdc Notstromversorgung Elektronisches Expansionsventil* AKO-80077 Erdungsnetz RS485 MODBUS AKO-145601 ºC Stromversorgung Ventil Ventil Elektromagnet Fühler 1 der Flüssigkeit Temperatur AKO-15606 Max. 25 Meter (AKO-15586) Fühler 2 Saugdruck AKO-D141xx AKO-15571 +5 V Grün Signal Schwarz Nullleiter * Das elektronische Expansionsventil muss zweipolig sein. -
Seite 6: Gerätebeschreibung
1456H004 Ed.01 4.- Gerätebeschreibung LED ºC LED bar LED manueller Modus Warn-LED Überhitzungs-LED LED Druck ºC ºC ºC LED Öffnung des Expansionsventils LED Temperatur Taste PRG Taste AUFWÄRTS Taste ABWÄRTS Taste SET Leuchtanzeigen LED ºC: Zeigt die Temperatur auf dem Display in ºC an. LED bar: Zeigt den Saugdruck auf dem Display in bar an. -
Seite 7: Betrieb
1456H004 Ed.01 5.- Betrieb Tastenfeld PRG-Taste: Mit einem fünf Sekunden langen Druck auf diese Taste greifen Sie auf das Programmiermenü der Parameter zu. Wenn Sie sie zweimal nacheinander drücken, können Sie im Alarmfall die Regulierung wieder aufnehmen (siehe Seite 9). Im Programmiermenü... -
Seite 8: Regulierung
1456H004 Ed.01 ELEKTROMAGNET DER FLÜSSIGKEIT EXPANSIONSVENTIL ºC AKO-145601 VERDAMPFER KONDENSATOR FLÜSSIGKEITSBEHÄLTER AKO-D141xx KOMPRESSOR Regulierung Das Steuergerät regelt die Öffnung des Expansionsventils, jeweils abhängig von den Ablesewerten von Temperatur und Druck der Messfühler 1 und 2, sowie auch abhängig vom Kältebedarf, der von einem externen Element gesteuert wird (Eingang ON/OFF). -
Seite 9: Alarme
Bei Erreichen dieses Wertes wird die Alarmanzeige aufgehoben und das Gerät kehrt zur normalen Regulierung zurück (falls die automatische Rückstellung voreingestellt ist). Druckfühler (S2) Der Druckmessbereich ist werksseitig auf das mitgelieferte Messgerät (AKO 15571) voreingestellt. Ändern Sie diesen Wert nur bei Installation eines anderen Druckfühlers. Nur qualifiziertes Fachpersonal darf diese Einstellung vornehmen. -
Seite 10: Ausgangsparameter
1456H004 Ed.01 Ausgangsparameter Am Parameter INI können Sie alle Parameter auf ihre Standard-Ausgangswerte zurückstellen. Wählen Sie hierzu diesen Parameter und geben Sie mithilfe der Tasten N und Q das Passwort ein. Mit einem Druck auf SET stellt das Steuergerät die Parameter auf die werksseitig voreingestellten Werte zurück. 6.- Parametertabelle Die Betriebsparameter des Gerätes sind in drei Gruppen unterteilt. - Seite 11 CSP Übermittlungsgeschwindigkeit (BPSx100) INI Anfangsparameter (Passwort eingeben und SET drücken) * Bei der Eingabe des Expansionsventils stellen sich die Parameter TST und DSP automatisch ein. Nur qualifiziertes Fachpersonal darf diese Einstellungen ändern. AKO haftet nicht für eventuelle Schäden an Ihrer Anlage.
-
Seite 12: Technische Spezifikationen
Relais des Magnetventils......................SPST 2 (2) A 250 V~ Kompatibilität mit Kühlgasen ......................(siehe Seite 3) Anschlüsse.......................MODBUS RTU / ASCII (Rs485) Anschlussklemmen....................Schraubklemmen, bis 2,5 mm Abmessungen..........................(siehe Seite 4) Montage ............................DIN-Schiene Druckfühler AKO-15571 / AKO-15572 Stromversorgung..........................5 Vcc ±5% Ausgang .........................DC 0,5 bis 4,5 V, ratiometrisch Schutzgrad..............................IP65 Messbereich AKO-15571 ......................-1 15 bar AKO-15572 ......................-1... - Seite 13 1456H004 Ed.01...
- Seite 14 1456H004 Ed.01...
- Seite 15 1456H004 Ed.01...
- Seite 16 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten.Aktualisierte Informationen finden Sie auf unserer Website.
