- Seite 1 Betriebsanleitung CDT 30 MKII / 40 MKII / 60 MKII Schönmann AG Im Vorderasp 4 CH-8154 Oberglatt ZH Tel. 044 851 51 51 Fax 044 851 51 52 info@schoenmannag.ch www.schoenmannag.ch...
-
Seite 2: Inhaltsverzeichnis
Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher Genehmigung von Dantherm zulässig. Vorbehalt Dantherm behält sich das Recht vor, ohne vorherige Ankündigung jederzeit Änderungen und Verbesserungen am Produkt und Handbuch vorzunehmen. Inhalt Dieses Handbuch ist in folgende Abschnitte unterteilt: Einführung ............................ -
Seite 3: Installations- Und Bedienungsanleitung

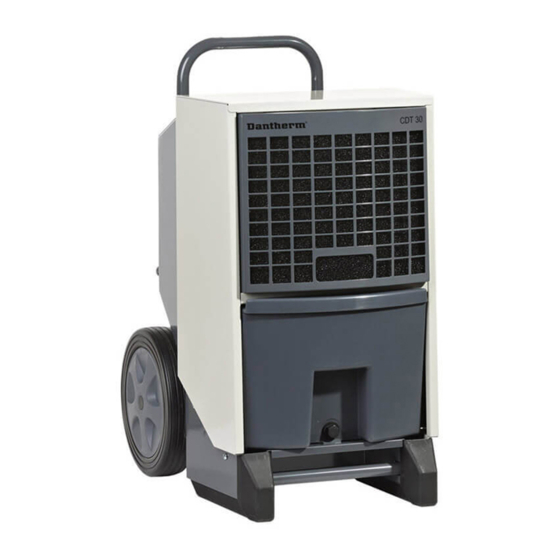

Installations- und Bedienungsanleitung Produkt- und Funktionsbeschreibung Einführung In diesem Kapitel werden das Gerät und seine Funktionen beschrieben. Funktionsweise Luftstrom durch den Kondensationstrockner: Veränderung der Luft beim Durchlauf durch den Kondensationstrockner: Der Ventilator zieht feuchte Luft durch einen Filter in den Kondensationstrockner. Die Luft wird abgekühlt und das dadurch aus der Luftfeuchte entstehende Kon- denswasser wird im Wasserbehälter... - Seite 4 Produkt- und Funktionsbeschreibung, Fortsetzung Bedienfeld Abbildung des Bedienfeldes: Display Funktionstasten Statusanzeigen Hauptschalter Funktionen Hauptfunktionen: Manueller oder automatischer Betrieb (eingebauter verstellbarer Hygrostat). • Anschlussdose für externen Hygrostaten. • Anzeige von Temperatur, relativer Luftfeuchte, Betriebsstunden und kWh-Verbrauch. • Betriebsstundenzähler und verbrauchte kWh ohne 230V-Anschluss. •...
-
Seite 5: Anweisung Für Vorbereitung Und Transport
Anweisung für Vorbereitung und Transport Einführung In diesem Abschnitt wird erläutert, wie der Kondensationstrockner auszupacken und betriebsbe- reit zu machen ist und wie das Gerät transportiert und gelagert werden sollte. Warnhinweis Wurde der Kondensationstrockner liegend transportiert, muss er vor Inbetriebnahme mindestens 1 Stunde aufrecht gestanden haben. -
Seite 6: Elektroanschluss
Anweisung für Vorbereitung und Transport, Fortsetzung Position Platzieren Sie den Kondensationstrockner an einer Stelle mit guter Luftzirkulation, wobei der Mindestabstand von der Luftansaugseite 60 cm zur Wand und von der Luftausblasseite 3 m betragen muss. Optimaler Betrieb Stellen Sie sicher, dass der zu entfeuchtende Raum geschlossen ist und das Gerät nicht in der Nähe einer Wärmequelle wie z. -
Seite 7: Lagerung
Anweisung für Vorbereitung und Transport, Fortsetzung Lagerung Stapeln Sie nicht mehr als 2 Geräte übereinander. Schritt Abbildung Griff eindrücken. Geräte stapeln. Darauf achten, dass das obere Radpaar auf dem Griff unten richtig aufliegt. -
Seite 8: Bedienungsanleitung
Bedienungsanleitung Einführung Alle Funktionen werden vom integrierten Bedienfeld aus gesteuert. Die Bedienungsanleitung enthält die folgenden Abschnitte: Transport oder Umsetzen des Kondensationstrockners............... 5 Lagerung............................6 Ein-/Ausschalten und Betriebsstatus .................... 7 Bedienung des eingebauten Hygrostaten..................8 Bedienung eines externen Hygrostaten..................8 Betriebsstundenzähler ........................8 Displaytexte .......................... -
Seite 9: Bedienung Des Eingebauten Hygrostaten
Bedienungsanleitung, Fortsetzung Bedienung Die folgende Tabelle zeigt die Bedienung der Hygrostatfunktion und die Displaytexte. des eingebauten Hygrostaten Schritt Taste Erklärung HYG SET RHxxx% – blinkt 5 Sekunden lang. Der Kondensationstrockner drückt wechselt dann zum durch den internen Hygrostaten gesteuerten Betrieb halten mit Sollwert (wenn der Sollwert erreicht ist, erscheint auf dem Display: INT HYG STOP) -
Seite 10: Displaytexte
Bedienungsanleitung, Fortsetzung Displaytexte Die folgende Tabelle zeigt, wie die Betriebsinformationen bedient werden. Taste Erläuterung XX°C – zeigt die aktuelle Raumtemperatur an. Actual RH% – zeigt die aktuelle relative Luftfeuchte an. XX kWh – zeigt den Gesamtenergieverbrauch an. Kann nicht zurückgestellt werden. xxxxh –... -
Seite 11: Austausch Der Datenspeicher-Batterie
Bedienungsanleitung, Fortsetzung Austausch der Wenn der Betriebsstundenzähler vom Netzstrom getrennt wurde und nicht mehr abgelesen Datenspeicher- werden kann, liegt dies wahrscheinlich an einer leeren Datenspeicher-Batterie. Vorgehensweise Batterie beim Austausch: Massnahme Warnhinweis: Vor dem Austausch der Batterie stets die Stromversorgung zum Gerät unterbrechen. -
Seite 12: Fehlermitteilungen
Bedienungsanleitung, Fortsetzung Fehlermitteilungen Eine Übersicht möglicher Fehler, die einen normalen Betrieb unmöglich machen. Fehlermitteilung Abbil- Ursache Abhilfe dung Gelbes Licht an Wasserbehälter voll oder Siehe Anleitung zum Entleeren mittlerer LED mit Störung an Wasser- unten oder Pumpenableitung Entleerungssymbol pumpe (Zubehör) überprüfen und FULL auf dem Display... -
Seite 13: Entleeren Des Wasserbehälters
Bedienungsanleitung, Fortsetzung Entleeren des Der Kondensationstrockner braucht zum Entleeren des Wasserbehälters nicht abgeschaltet zu Wasserbehälters werden. Er schaltet sich automatisch ab, wenn der Wasserbehälter entfernt wird. Die Entleerung ist wie folgt vorzunehmen: Schritt Massnahme Abbildung Den Wasserbehälter am vorderen Griff zur Hälfte aus dem Gerät ziehen. -
Seite 14: Zubehör
Zubehör Einführung Nähere Einzelheiten zu den Zubehörteilen können von Dantherm angefordert werden. Liste Es folgt eine komplette Liste für die CDT-Reihe mit Abbildungen, Beschreibung und Artikel-Nummer: Zubehör Abbildung Beschreibung CDT-Typ Artikel- Hygrostat Mit einem angeschlossenen Hygrostat kann der Konden- sationstrockner abhängig von... -
Seite 15: Serviceanleitung
Serviceanleitung Übersicht HINWEIS Ersatzteile sind ab Seite 21 aufgeführt. Warnhinweis Vor dem Service des Geräts stets die Stromversorgung unterbrechen! Inhalt Dieser Abschnitt enthält folgende Punkte: Übersicht............................. 14 Vorsorgliche Wartung ......................... 15 Fehlersuche und -behebung....................... 17 Technische Daten........................18 Abmessungen..........................19 Entsorgung .......................... -
Seite 16: Vorsorgliche Wartung
Vorsorgliche Wartung Einführung Im Interesse eines reibungslosen Betriebs muss der Kondensationstrockner regelmässig gewartet werden. Nachfolgend werden die empfohlenen monatlich und jährlich durchzuführenden Massnahmen beschrieben. Wichtig Vor vorsorglichen Wartungsarbeiten am Gerät stets die Stromversorgung unterbrechen! Monatliche Wartung Dabei ist wie folgt vorzugehen: Schritt Massnahme Das Frontgitter durch Kippen öffnen. - Seite 17 Servicestelle ab. Serviceintervall- Das Gerät wird dort sorgfältig gewartet und inspiziert sowie auf undichte Stellen im Kühlsystem Zähler und auf elektrische Sicherheit überprüft. Dantherm bietet auch feste Servicekontakte mit einem 18-Punkte-Serviceprogramm. Für nähere Einzelheiten wenden Sie sich an die Schönmann AG.
-
Seite 18: Fehlersuche Und -Behebung
Fehlersuche und -behebung Fehlersuche und Zur Suche und Behebung eines Problems oder Fehlers ist nach dieser Tabelle vorzugehen: -behebung Problem Mögliche Ursache Lösung Kondensationstrockner Stecker nicht an Netzsteck- Überprüfen, ob der Kondensa- • startet nicht dose angeschlossen tionstrockner an die Stromver- Display nicht eingeschaltet sorgung angeschlossen ist. -
Seite 19: Technische Daten
Schutzklasse Filter kWh-Messgenauigkeit ±5% EU-Konformitäts- Dantherm Air Handling A/S, Marienlystvej 65, DK-7800 Skive, erklärt unter eigener Verantwor- erklärung tung, dass das Produkt Luftentfeuchter, Typ CDT 30/40/60 MKII, auf das sich diese Erklärung bezieht, den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EG... -
Seite 20: Abmessungen
Abmessungen Abbildung CDT 30 CDT 40 CDT 60 417 mm 540 mm 540 mm 510 mm 540 mm 540 mm 650 mm 740 mm 820 mm 1023 mm 1190 mm 1270 mm... -
Seite 21: Entsorgung
Entsorgung Entsorgung Das Gerät ist für langjährigen Betrieb ausgelegt. Wenn es entsorgt werden soll, hat dies ge- mäss aller einschlägigen gesetzlichen Vorschriften in umweltschonender Weise zu erfolgen. Elektrische und elektronische Geräte und deren Batterien enthalten Stoffe, Komponenten und Substanzen, die der menschlichen Gesundheit und der Umwelt schaden können, wenn der Abfall nicht ordnungsgemäss entsorgt wird. -
Seite 22: Schaltplan
Schaltplan Diagramm Pos. Beschreibung Pos. Beschreibung Temperatursensor für die Nicht in Gebrauch Kondensatorfläche Temperatursensor für die Werkseinstellungen Verdampferfläche Umgebungstemperatursensor Interner Hygrostat «Voller Wasserbehälter»-Sensor Zusätzlicher Ausgang Externer Hygrostat (Zubehör) Kältekompressor Thermostat (nur 30S/40S) Ventilatormotor Übertemperatur (nur 30S/40S) Heizelement (nur 30S/40S) Externer Pumpenalarm (Zubehör) Heizelement ein/aus (nur 30S/40S) LED +5V DC-Stromversorgungskontrolle Transformator... -
Seite 23: Ersatzteile
Ersatzteile Explosions- Explosionszeichnung mit lieferbaren Ersatzteilen zeichnung Ersatzteilliste Pos. CDT 30 CDT 40 CDT 60 Beschreibung 036741 036986 037110 Frontabdeckung komplett 036826 036826 037101 Ventilatorflügel 032857 032857 032873 Ventilatormotor 032854 032854 032880 Ventilatoraufhängung 072410 072410 072398 Ventilator komplett (Pos. 2, 3, 4) 036744 036960 037106 Luftausstossgitter... - Seite 24 Ersatzteile, Fortsetzung Ersatzteilliste, Pos. CDT 30 CDT 40 CDT 60 Beschreibung Fortsetzung 036895 036961 037107 Kompressor 036743 064863 037102 Kondensator-/Verdampferflächen 072258 072260 072262 Frontgitter, einschliesslich Filter 036755 036957 037104 Filter, Luft 036737 036988 036988 Wasserbehälter, komplett 036845 036845 036845 Gewindestopfen, komplett 036740 036740 036740 Spule für Magnetventil...
-
Seite 25: Index
Index Abmessungen .............19 Funktionsweise ............. 2 Auspacken..............4 Kühlkreislauf ..............3 Batterie ................10 Lagerung............... 6 Bedienfeld ..............3 Licht ................17 Betriebsstundenzähler...........8 Optimaler Betrieb............5 Copyright ...............1 Position ................. 5 Displaytexte..............9 Schaltplan ..............21 Ein/Aus ................7 Stapeln................6 Eingebauter Hygrostat..........8, 17 Steckdose ..............5 Elektroanschluss ............5 Stecker................
