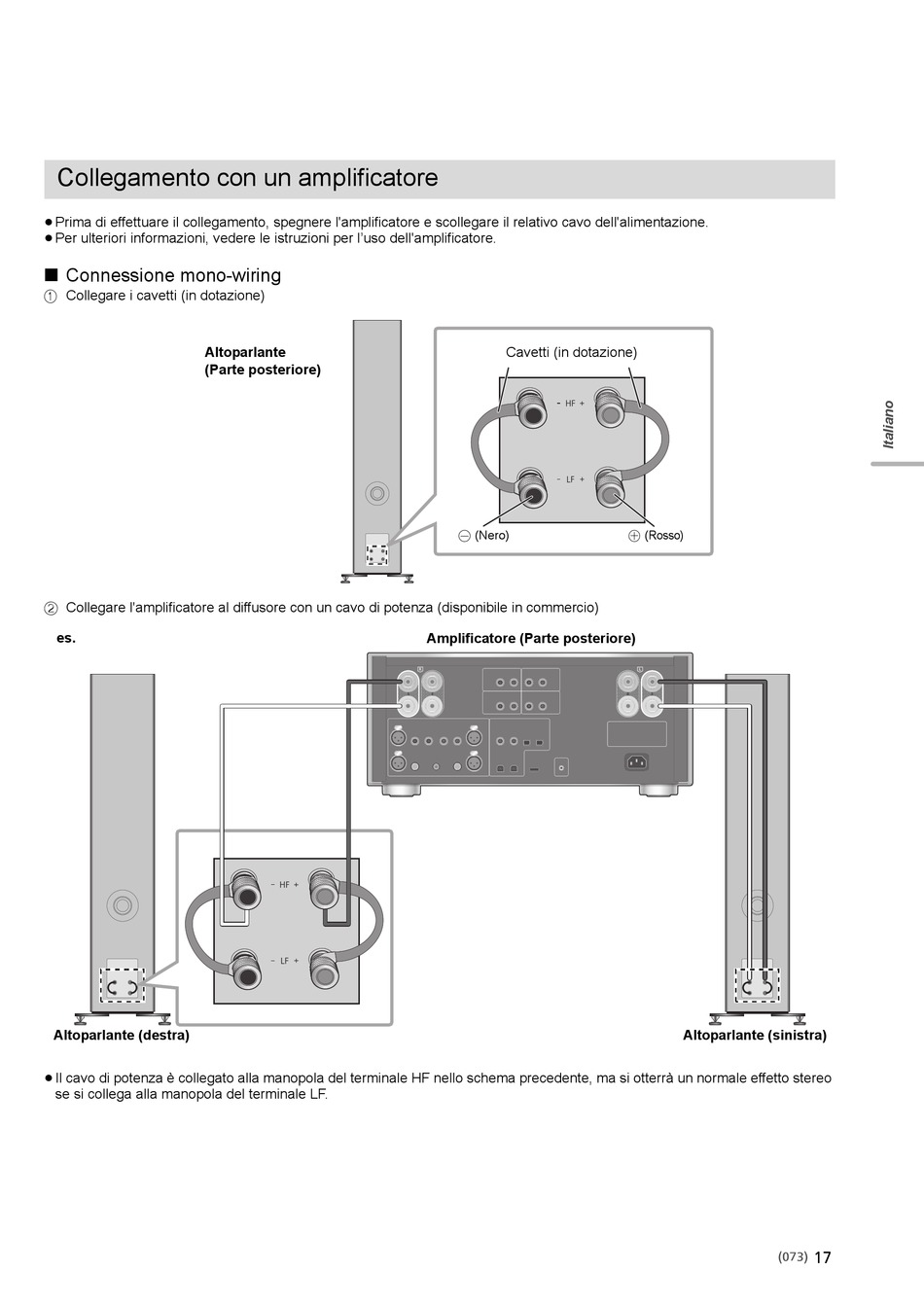

Collegamento con un amplificatore

≥ Prima di effettuare il collegamento, spegnere l'amplificatore e scollegare il relativo cavo dell'alimentazione.
≥ Per ulteriori informazioni, vedere le istruzioni per l'uso dell'amplificatore.
∫ Connessione mono-wiring
1 Collegare i cavetti (in dotazione)
Altoparlante
(Parte posteriore)
2 Collegare l'amplificatore al diffusore con un cavo di potenza (disponibile in commercio)
es.
Altoparlante (destra)
≥ Il cavo di potenza è collegato alla manopola del terminale HF nello schema precedente, ma si otterrà un normale effetto stereo
se si collega alla manopola del terminale LF.
Cavetti (in dotazione)
- (Nero)
Amplificatore (Parte posteriore)
+ (Rosso)
Altoparlante (sinistra)
(073)
17
