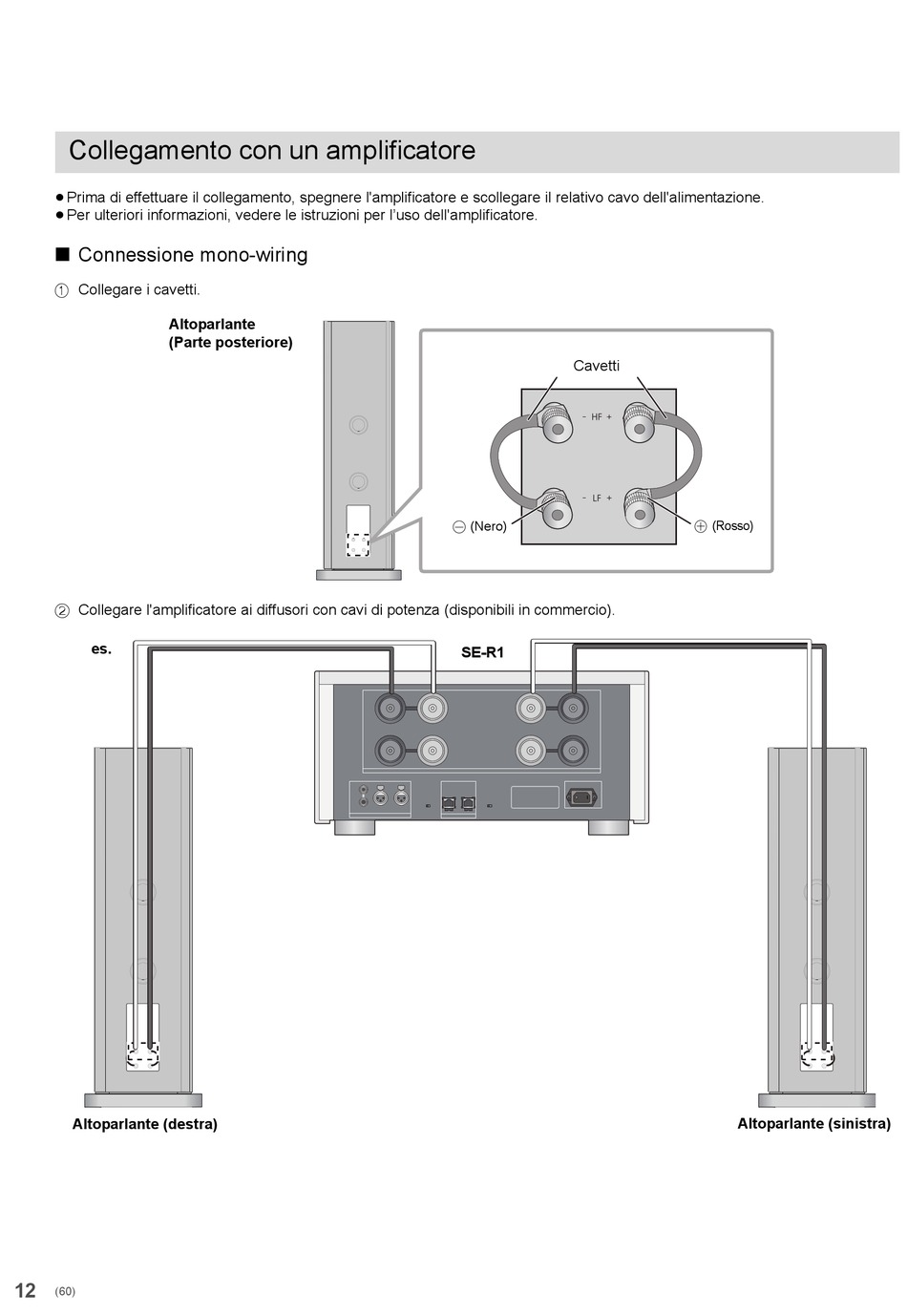

Collegamento con un amplificatore

≥ Prima di effettuare il collegamento, spegnere l'amplificatore e scollegare il relativo cavo dell'alimentazione.
≥ Per ulteriori informazioni, vedere le istruzioni per l'uso dell'amplificatore.
∫ Connessione mono-wiring
1 Collegare i cavetti.
Altoparlante
(Parte posteriore)
2 Collegare l'amplificatore ai diffusori con cavi di potenza (disponibili in commercio).
es.
Altoparlante (destra)
12
(60)
Cavetti
- (Nero)
SE-R1
+ (Rosso)
Altoparlante (sinistra)
