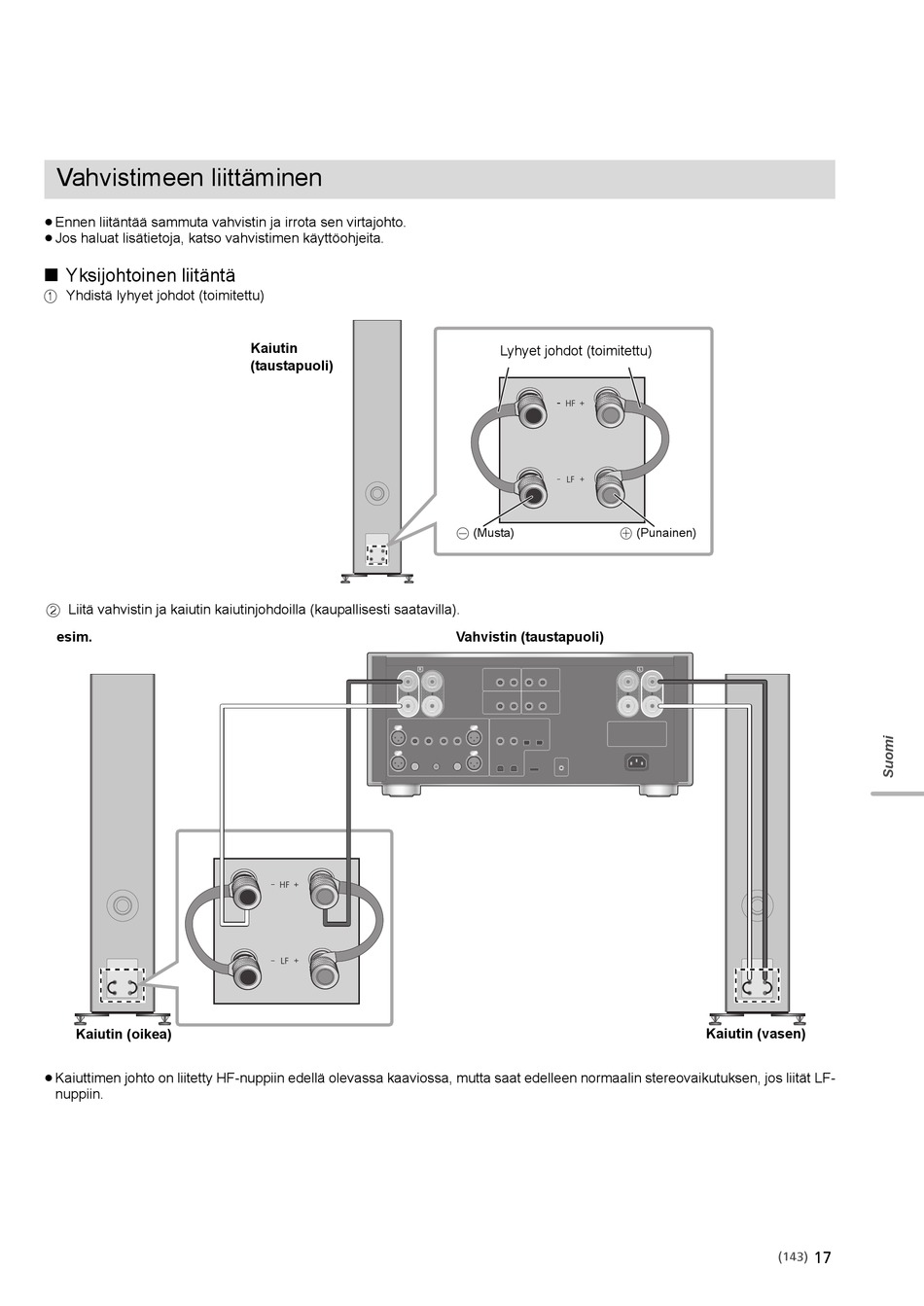

Vahvistimeen liittäminen
≥ Ennen liitäntää sammuta vahvistin ja irrota sen virtajohto.
≥ Jos haluat lisätietoja, katso vahvistimen käyttöohjeita.
∫ Yksijohtoinen liitäntä
1 Yhdistä lyhyet johdot (toimitettu)
2 Liitä vahvistin ja kaiutin kaiutinjohdoilla (kaupallisesti saatavilla).
esim.
Kaiutin (oikea)
≥ Kaiuttimen johto on liitetty HF-nuppiin edellä olevassa kaaviossa, mutta saat edelleen normaalin stereovaikutuksen, jos liität LF-
nuppiin.
Kaiutin
(taustapuoli)
Lyhyet johdot (toimitettu)
- (Musta) + (Punainen)
Vahvistin (taustapuoli)
Kaiutin (vasen)
17
(143)
