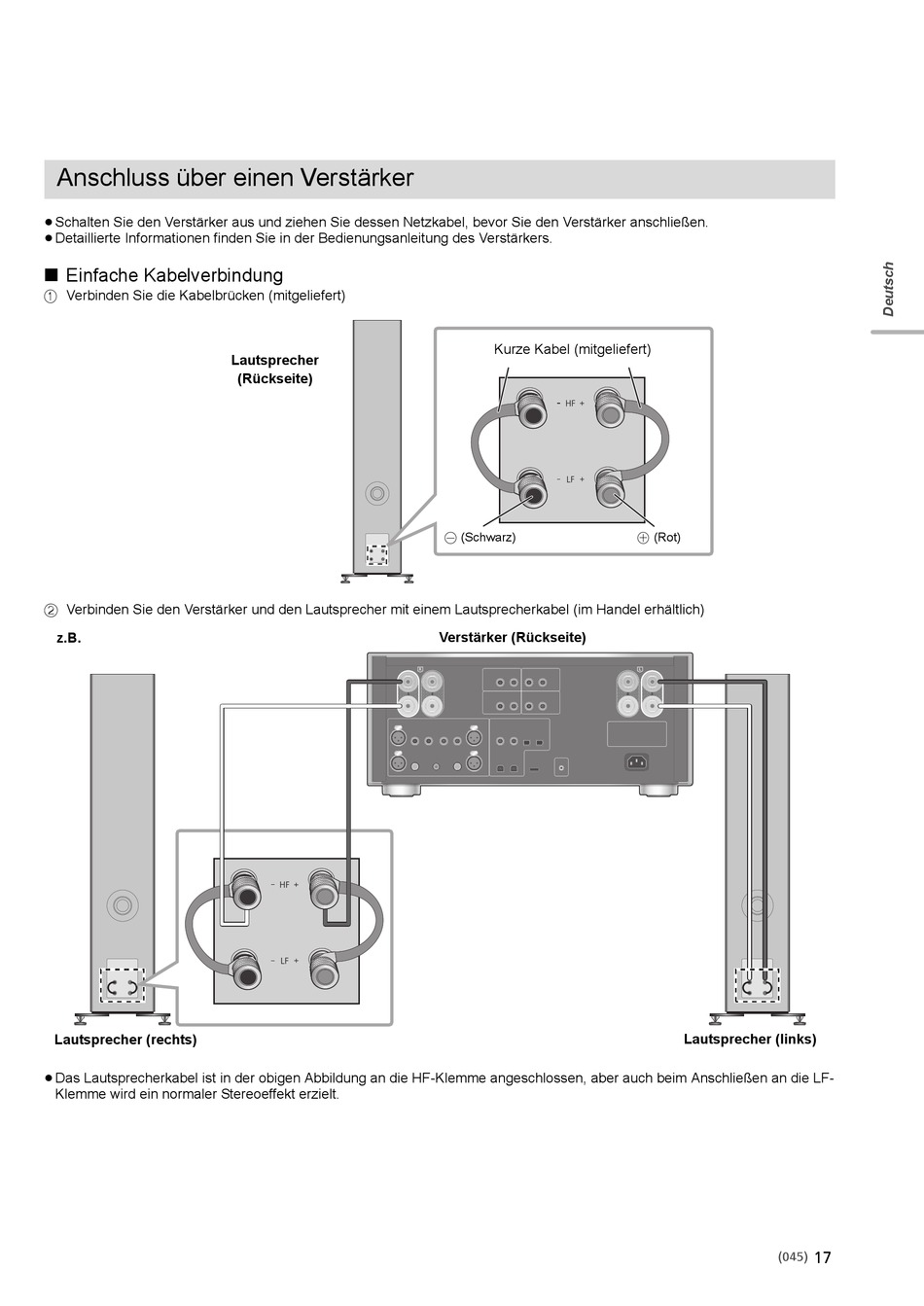

Anschluss über einen Verstärker
≥ Schalten Sie den Verstärker aus und ziehen Sie dessen Netzkabel, bevor Sie den Verstärker anschließen.
≥ Detaillierte Informationen finden Sie in der Bedienungsanleitung des Verstärkers.

∫ Einfache Kabelverbindung

1 Verbinden Sie die Kabelbrücken (mitgeliefert)
2 Verbinden Sie den Verstärker und den Lautsprecher mit einem Lautsprecherkabel (im Handel erhältlich)
z.B.
Lautsprecher (rechts)
≥ Das Lautsprecherkabel ist in der obigen Abbildung an die HF-Klemme angeschlossen, aber auch beim Anschließen an die LF-
Klemme wird ein normaler Stereoeffekt erzielt.
Lautsprecher
(Rückseite)
Kurze Kabel (mitgeliefert)
- (Schwarz)
Verstärker (Rückseite)
+ (Rot)
Lautsprecher (links)
(045)
17
