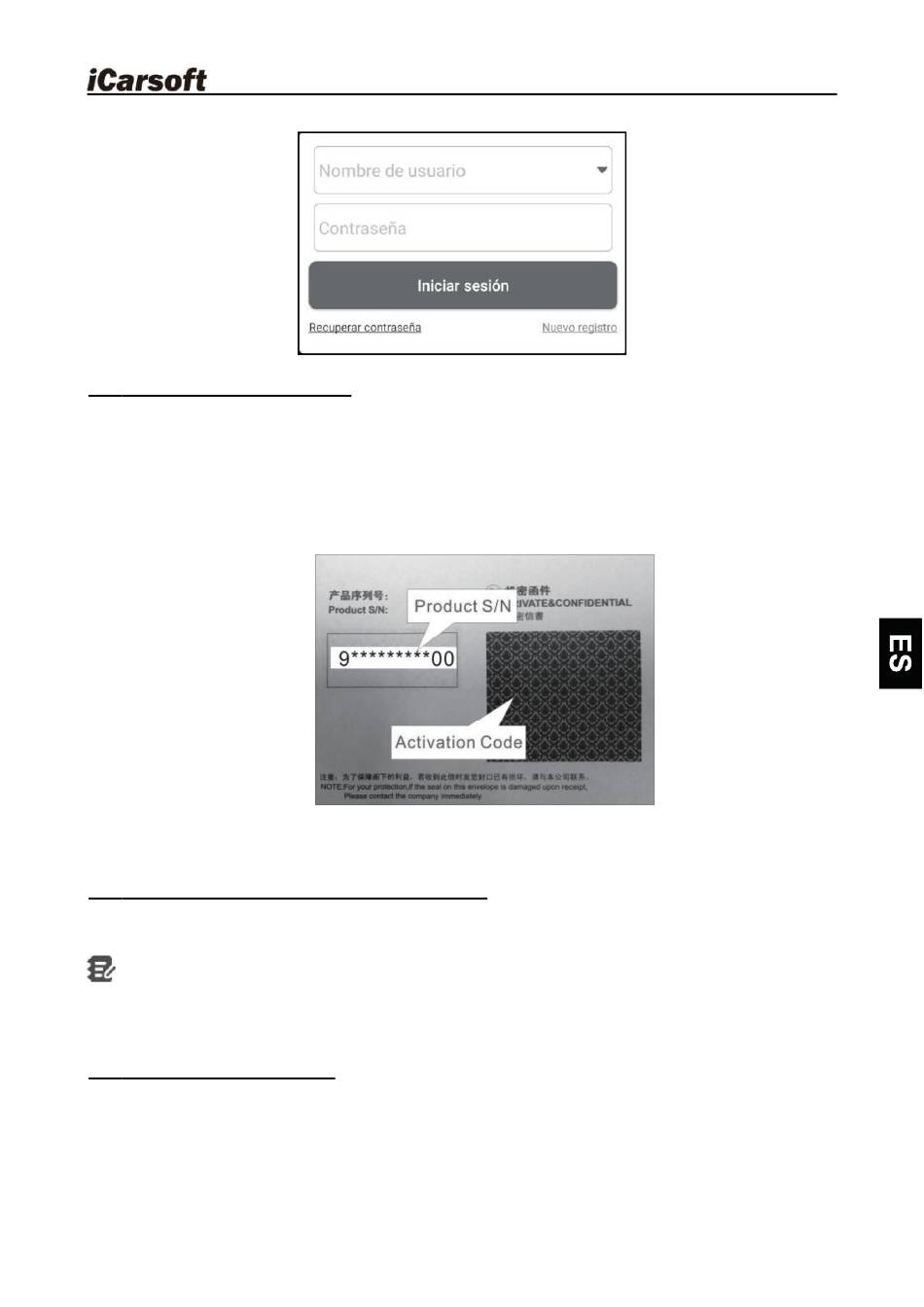

A. Si es un usuario nuevo, toque Nuevo Registro y siga las instrucciones en
pantalla para finalizar el registro.
1. Crear una cuenta en la App: Complete la información en cada campo (Los
elementos con * deben completarse). Después de ingresar, toque Registrar.
2. Activar VCI: Ingrese el Número de Serie del Producto de 12 dígitos y el
Código de Activación de 8 dígitos (se puede obtener en el sobre de la
contraseña) y luego presione Activar.
3. Descargue el software de diagnóstico: Toque OK para ingresar al centro de
actualización para descargar todo el software disponible.
B. Si se ha registrado para ser miembro, ingrese su nombre y contraseña, y
luego toque Iniciar Sesión para ingresar directamente a la pantalla del menú
principal.
Nota: La herramienta tiene una función de guardado automático. Una vez que
ingrese correctamente el nombre de usuario y la contraseña, el sistema los almacenará
automáticamente. La próxima vez que inicie sesión en el sistema, no se le pedirá que
ingrese la cuenta manualmente.
C. Si olvidó la contraseña, toque Recuperar contraseña y siga las
instrucciones en pantalla para establecer una nueva contraseña.
2.7 Menú de Trabajo
Se incluyen los siguientes módulos.
CR Legend User Manual
6
