Verwandte Anleitungen für iCarsoft BMM V3.0
Inhaltszusammenfassung für iCarsoft BMM V3.0

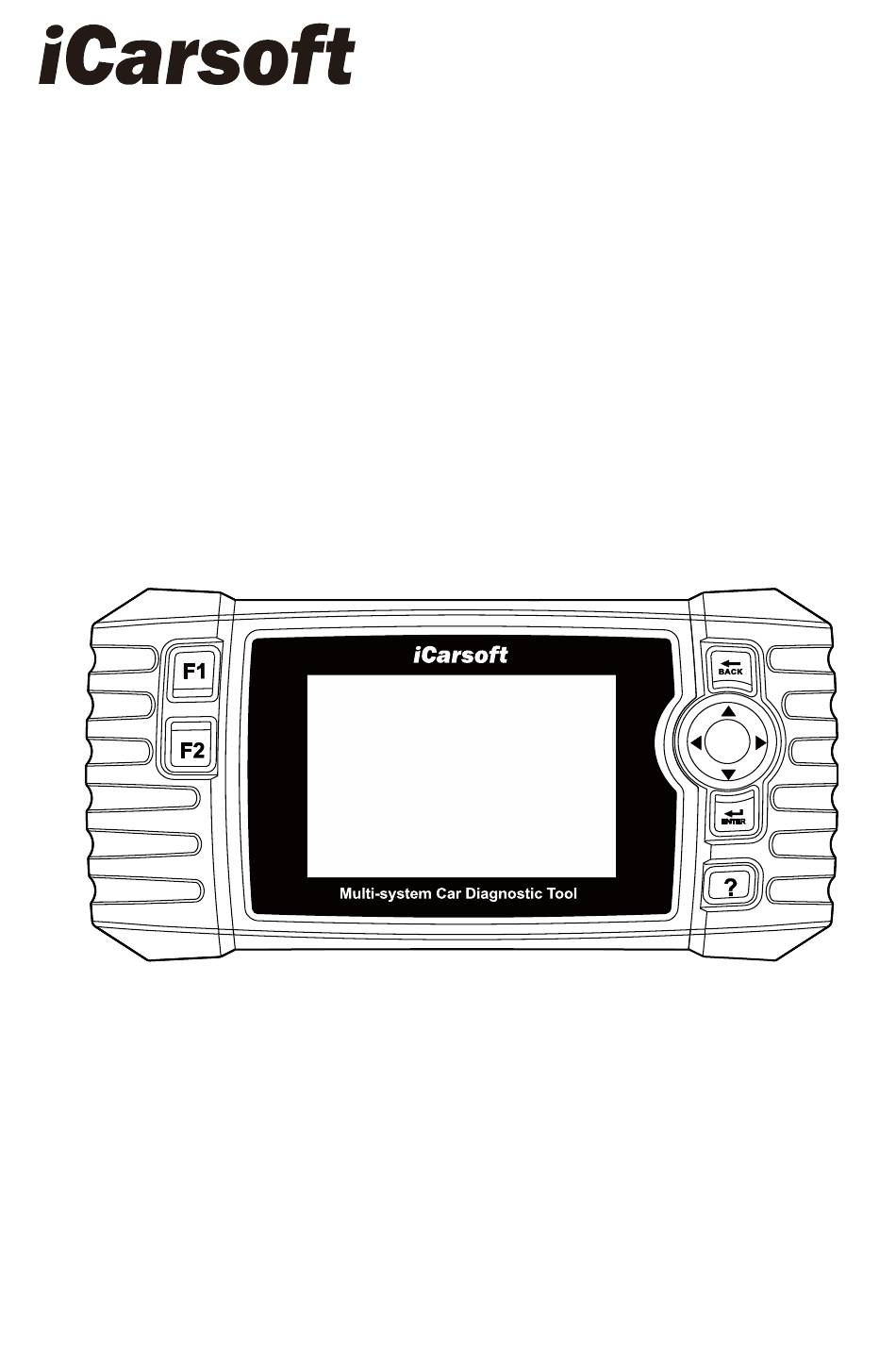

- Seite 1 Benutzerhandbuch For BMM V3.0 / MB V3.0 / VAWS V3.0 / POR V3.0 / VOL V3.0 / OP V3.0 / LR V3.0 / US V3.0 / FR V3.0 / JP V3.0 / KR V3.0 / CR V3.0 / EU MAX Multisystem-Autodiagnosegerät-Serie...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 PRODUKTBESCHREIBUNGEN ............... 3 2 SPEZIFIKATIONEN ..................4 3 ZUBEHÖR IM LIEFERUMFANG ENTHALTEN ........4 4 PRODUKTMERKMALE ................5 5 FAHRZEUGABDECKUNG ................ 7 6 BETRIEB ..................... 8 6.1 D ....................9 IAGNOSE 6.1.1 Fahrzeugidentifizierung ..............9 6.1.2 Diagnosemodus ................11 6.1.3 Diagnostischer Betrieb ............... - Seite 4 6.2.18 Sitz ....................45 ............46 6.3 P RÜFUNG DER ATTERIESPANNUNG 6.4 OBDII / EOBD ..................46 ..................... 47 6.5 DTC-S UCHE ..............47 6.6 Ü BERPRÜFUNG UND ERICHT ................... 48 6.7 E INRICHTUNG 6.7.1 Sprache ................... 48 6.7.2 Maßeinheit..................48 6.7.3 Buzzer .....................
-

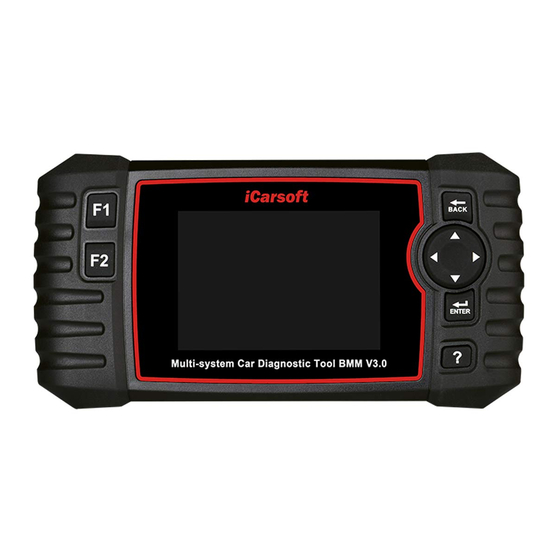

Seite 5: Produktbeschreibungen
Multisystem-Autodiagnosegerät-Serie Produktbeschreibungen Serien mäßig Schaltfläche Beschreibung Numme Name BACK-Taste Kehrt zum vorherigen Menü zurück UP-Taste Bewegt den Cursor zur Auswahl nach oben LINKE Taste Bewegt den Cursor zur Auswahl nach links RECHTS-Taste Bewegt den Cursor zur Auswahl nach rechts DOWN-Taste Bewegt den Cursor zur Auswahl nach unten ENTER-Taste... -
Seite 6: Spezifikationen
HELP-Taste Zeigt Hilfeinformationen zu Testergebnissen oder zur Bedienung an. F1 Funktionstaste Im Falle einer besonderen Verwendung F2 Funktionstaste Im Falle einer besonderen Verwendung OBDII-Stecker Verbindet das Scan-Tool über ein OBDII-Kabel mit dem Data Link Connector des Fahrzeugs Steckplatz für Enthält das System des Scan-Tools. Speicherkarten DATA-Kabelansc Verbindet das Scan-Tool mit der... -
Seite 7: Produktmerkmale
Connects tools with Vehicle to use Storage Card Download Vehicle program Produktmerkmale 1) iCarsoft Multi-System Auto-Diagnose-Tool V3.0 Serie kann es alle tun liest und löscht Fehlercodes auf allen Systemen wie Motor, Getriebe, ABS und Airbag etc. 2) Unterstützung OBDII / EOBD Zehn Betriebsmodi. - Seite 8 14) Batteriemanagementsystem (BMS), registriert die neue Batterie beim Batteriewechsel im BMS. 15) Dieselpartikelfilter (DPF)-Regenerationssteuerung, Aufforderung zum DPF-Regenerationsprozess bei DPF-Blockade und Ausschalten der DPF-Anzeige. 16) Elektronische Drosselklappensteuerung (ETC), lernt den Wert der Drosselklappensteuerung neu, während der Wert der Drosselklappe gelöscht oder ersetzt wird. 17) SAS: Kalibrierung des Lenkwinkelsensors (SAS), kalibriert das Lenkrad auf Geradeausfahrt oder kalibriert den SAS beim Austausch von Lenkungsteilen neu.
-
Seite 9: Fahrzeugabdeckung
Zugangscode erforderlich ist. Dieses Scantool deckt über 20 Modelljahre ab, so dass einige Funktionen möglicherweise nicht für alle Jahre/Modelle verfügbar sind. Fahrzeugabdeckung iCarsoft Multi-System Car Diagnostic Tool V3.0 Serie ist ein professionelles und leistungsfähiges Fahrzeug Fehlerdiagnose-Tool von... -
Seite 10: Betrieb
KWP2000, und J1850 etc. Es ermöglicht Technikern, komplexe Probleme genau zu diagnostizieren. CR V3.0 ist mehrere Wahl der Fahrzeugmarken. Betrieb Willkommen bei der Verwendung des Scan-Tools von icarsoft, sollten Sie etwas tun, bevor Sie das Scan-Tool. ⚫ Zunächst überprüfen Sie bitte die Produktionsliste wie Scan-Tool und Zubehör bereits, wenn Sie das Paket öffnen, lesen Sie das... -
Seite 11: Iagnose
6.1 Diagnose Diese Funktion wurde speziell für die Diagnose des elektronischen Steuersystems eines einzelnen Fahrzeugmodells entwickelt, an das das Scantool bereits angeschlossen ist. Die Diagnoseanwendung stellt eine Datenverbindung zum elektronischen Steuersystem des Testfahrzeugs her, das für die Fahrzeugdiagnose verwendet wird. Die Anwendung führt Funktionstests durch, um Fahrzeugdiagnoseinformationen wie Fehler- und Ereigniscodes sowie Echtzeitdaten für verschiedene Fahrzeugsteuersysteme wie Motor, Getriebe und ABS abzurufen. - Seite 12 Das Gerätediagnosesystem verfügt über die neueste automatische Identifikationsfunktion auf der Grundlage der Fahrzeugidentifikationsnummer. Es speichert alle diagnostizierbaren elektronischen Steuergeräte von Scan am Fahrzeug und führt die Diagnose am ausgewählten System durch. Automatische VIN-Erkennung durchführen. Bei einigen Fahrzeugen, die die automatische Fahrzeugidentifikationsnummer-Scanfunktion nicht unterstützen, ermöglicht das Diagnosetool die manuelle Eingabe der Fahrzeugidentifikationsnummer.
-
Seite 13: Diagnosemodus
6.1.1.3 Fahrzeugauswahl Wenn das Fahrzeug nicht automatisch über die ECU des Fahrzeugs abgerufen werden kann oder die spezifische VIN unbekannt ist, können Sie das Fahrzeug manuell auswählen. Oder in einigen Fällen, wenn der Benutzer wählt Fahrzeugauswahl statt Fahrzeug-VIN-Scannen, wird das System die Option der Fahrzeugauswahl, und der Benutzer kann das Fahrzeugmodell, Modelljahr, etc. - Seite 14 Schnelltest Scannen Steuergerät gesamten Fahrzeugs. Gleichzeitig werden die Fehlerinformationen jedes Steuergeräts ermittelt, um die Liste der Steuergeräte und den Fehlerstatus anzuzeigen. Linke Seite --- Zeigt die Nummer des Fahrzeugsteuergeräts und den Systemnamen an. Rechte Seite --- Zeigt den Status des Fahrzeugsteuergeräts an. ◆...
- Seite 15 [Schnelllöschung] --- Drücken Sie diese Taste, um den Fehlercode schnell zu löschen. [Pause] / [Fortsetzen] --- Drücken Sie diese Taste, um den Scanvorgang anzuhalten oder fortzusetzen. Automatischer Scan Wählen Sie diese Option, um alle Systeme des Fahrzeugs automatisch zu diagnostizieren und zu scannen. Die folgende Abbildung zeigt die Bedienoberfläche der automatischen Scanfunktion: Anmerkung: Wenn zuerst der Schnelltest und dann der automatische Scan...
-
Seite 16: Diagnostischer Betrieb
Schnelles Löschen der während des Diagnoseprozesses aufgezeichneten Fahrzeugfehlerinformationen. 6.1.3 Diagnostischer Betrieb Die Optionen des Hauptfunktionsmenüs der verschiedenen Fahrzeuge variieren geringfügig und das Hauptfunktionsmenü umfasst in der Regel die folgenden Optionen: Modulinformationen --- Lesen Sie die vollständigen Informationen zu den elektronischen Systemmodulen. Fehlercode lesen --- Mit dieser Funktion werden die vom Fahrzeugkontrollsystem abgerufenen Fehlercodes gelesen und angezeigt. - Seite 17 Anmerkung: Die Funktionsliste kann je nach Modell variieren, und die tatsächlichen Produkte sind maßgeblich. ➢ Zur Durchführung von Diagnosefunktionen： Wählen Sie das Symbol "Diagnostik". Wählen Sie den Fahrzeughersteller. Und wählen Sie die Version. Wählen Sie die Fahrzeugauswahl und wählen Sie das Fahrzeugmodell, das Modelljahr usw.
- Seite 18 Drücken Sie die Taste [FRZ], um die eingefrorenen Bildinformationen des Fehlercodes anzuzeigen, wie in der Abbildung unten dargestellt. Drücken Sie die Taste [HELP], um die Hilfeinformationen zu lesen, wie in der Abbildung unten dargestellt. ⚫ Fehlerspeicher löschen - Nachdem der Fehlercode des Fahrzeugs gelesen und die Reparatur abgeschlossen wurde, kann diese Funktion verwendet werden, um den ursprünglichen Fehlercode zu löschen.
- Seite 19 ➢ Wie man den Fehlercode löscht: Wählen Sie im "Funktionsmenü" die Option [Fehlercode löschen]. Zu diesem Zeitpunkt erscheint eine Warnmeldung auf dem Bildschirm, die darauf hinweist, dass der Fehlercode und die eingefrorenen Dateninformationen gelöscht werden. Wählen Sie [OK], um fortzufahren. Wenn der Vorgang erfolgreich abgeschlossen ist, wird eine Schnittstelle auf dem Bildschirm angezeigt.
- Seite 20 Wenn in der oberen rechten Ecke des Datenstroms [W] angezeigt wird, wählen Sie [WAVE], um die Wellenform anzuzeigen, wie in der folgenden Abbildung dargestellt: ⚫ Betätigungsprüfung --- Die Funktion "Betätigungsprüfung" greift auf fahrzeugspezifische Teilsystemtests zu und führt Komponententests durch. Die verfügbaren Testfunktionen variieren je nach Hersteller, Baujahr und Modell, und das Menü...
- Seite 21 So führen Sie einen Funktionstest der Blinkleuchten durch (z. B. der linken Blinkleuchte): Geben Sie den Aktionstest ein und wählen Sie linke Blinker. Zu diesem Zeitpunkt ist der Signalanzeiger nicht in Betrieb. Drücken Sie die Schaltfläche [Start], um die Aktion auszuführen.
- Seite 22 Konzentrieren Sie sich auf die folgenden drei Funktionen： ➢ Schiebedach Grundeinstellung Nach der Wartung des Dachfensters ist es notwendig, die Grundeinstellung zu verwenden, um den Wert für den Endpunkt des automatischen Dachfensters an jeder Position neu anzupassen und zu lernen. Vorbereiten der Grundeinstellung des Schiebedachs: Die Grundeinstellung des Schiebedachs ist nach der Wartung des Schiebedachs erforderlich, rufen Sie die...
- Seite 23 wie oben anzuzeigen. Drücken Sie dann die Taste [ON], um den Wert für den Anhaltepunkt des automatischen Schiebedachs in jeder Position erneut zu lernen. Zu diesem Zeitpunkt werden verschiedene Aktionen des Schiebedachs ausgeführt. Der Status auf dem Bildschirm wechselt zu "ON". Hinweis: Die Markierung bedeutet, dass die Informationen hier durch Drücken der [?]-Taste angezeigt werden.
- Seite 24 Konzentrieren Sie sich auf die folgenden drei Funktionen： ➢ Zentralverriegelung: Auto-Lock Mit dieser Einstellung können Sie die automatische Verriegelungsfunktion nach Ihren persönlichen Vorlieben aktivieren/deaktivieren (bei einer Fahrzeuggeschwindigkeit von mehr als 15 km/h werden alle Türen automatisch verriegelt). Zum Vorbereiten der Zentralverriegelung: Auto-Lock: Rufen Sie "Anpassung"...
-
Seite 25: Ienstfunktions
Mit dieser Einstellung können Sie die Rückmeldung des Hupentons beim Ver- und Entriegeln des Fahrzeugs aktivieren bzw. deaktivieren. 6.2 Dienstfunktions iCarsoft V3.0 Multi-System Car Diagnostic Tool Serie bieten Öl Reset, EPB, BMS, DPF, ETC, SAS, Entlüftung, Injektor und mehr Service-Funktionen für die meisten modernen Fahrzeuge auf der Straße heute. - Seite 26 Wählen Sie im Hauptbildschirm das Symbol Ölrückstellung und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Wählen Sie die richtige Fahrzeugmarke. Verschiedene Fahrzeuge können unterschiedliche Methoden für die Ölwartung haben, im Allgemeinen ist ein Ölwechsel erforderlich, wenn die Öllampe leuchtet und der empfohlene Wartungszeitraum erreicht ist. Mit der Funktion "Ölrückstellung"...
- Seite 27 ➢ Stellen Sie die Anzahl der Tage seit dem letzten Ölwechsel ein：. Wählen Sie in der Funktionsliste die Option "Tage seit letztem Ölwechsel". Schalten Sie die Zündung des Fahrzeugs ein. Warten Sie auf die Kommunikation zwischen Fahrzeug und Gerät. Wenn die Schnittstelle des Datenstroms erscheint, drücken Sie [OK], um zum nächsten Schritt zu gelangen.
-
Seite 28: Epb
6.2.2 EPB Wartung des elektronischen Parkbremssystems (EPB), Deaktivierung und Reaktivierung des EPB-Systems für Austausch und Initialisierung (Beispiel Jaguar). Wählen Sie das Symbol "EPB" im Service-Funktionssymbol, wählen Sie das richtige Fahrzeug gemäß den Anweisungen auf dem Bildschirm. Wählen Sie in der Funktionsliste "Elektronische Parkbremse - Kalibrierung der elektronischen Parkbremskupplung". -
Seite 29: Bms
läuft. Drücken Sie die Taste [OK] bis zum nächsten Schritt, bis die Kalibrierung erfolgreich ist, treten Sie das Kupplungspedal vollständig durch, wählen Sie den Leerlauf und lassen Sie das Kupplungspedal los. Auf dem Bildschirm erscheint die Meldung, dass die Anwendung abgeschlossen ist, und drücken Sie zum Beenden auf [OK]. -
Seite 30: Partikelfilter
das richtige Fahrzeug gemäß den Anweisungen auf dem Bildschirm. Wählen Sie in der Funktionsliste die Option "Batterie - Batteriewechsel". Auf dem Bildschirm erscheint eine Bedienermeldung: Bei diesem Vorgang werden die internen Batterieüberwachungsdaten neu gespeichert. Drücken Sie [OK], um fortzufahren. bis auf dem Bildschirm die Aufforderung erscheint, die Anwendung zu beenden. - Seite 31 Befolgen Sie die Anweisungen auf dem Bildschirm Schritt für Schritt, und starten Sie das Fahrzeug, um etwa 15 Minuten lang mit einer Geschwindigkeit von mehr als 40 km zu fahren. Fahren Sie das Fahrzeug auf die gewünschte Geschwindigkeit und drücken Sie die Taste "OK", wenn die Geschwindigkeit erreicht ist.
-
Seite 32: Sas
Anwendung abgeschlossen, drücken Sie zum Beenden OK. 6.2.5 SAS SAS: Kalibrierung des Lenkwinkelsensors (SAS), kalibriert das Lenkrad auf Geradeausfahrt oder kalibriert den SAS beim Austausch von Lenkungsteilen neu (z. B. Jaguar). Wenn die Lenksäule oder das Kombiinstrument ausgetauscht oder die Software des Kombiinstruments aktualisiert wird, ist eine Kalibrierung der Lenksäule des Aufbausystems erforderlich. -
Seite 33: Etc
Im nächsten Schritt der Systemkommunikation, bis das Anwendungsprogramm abgeschlossen ist. Drücken Sie zum Beenden [OK]. 6.2.6 ETC Elektronische Drosselklappensteuerung (ETC), lernt den Drosselklappensteuerwert neu, während die Drosselklappe gereinigt oder ausgetauscht wird (Nehmen Sie Benz als Beispiel). Wählen Sie das Symbol "ETC" im Service-Funktionssymbol, wählen Sie das richtige Fahrzeug gemäß... -
Seite 34: Abs-Entlüftung
Lernparameter wie gewünscht ein. Sie können auch die Taste [?] drücken, um die Hilfeinformationen anzuzeigen. Hinweis: Die Markierung bedeutet, dass die Informationen hier durch Drücken der [?]-Taste angezeigt werden. Wie in der Abbildung unten gezeigt: Drücken Sie die Taste [Ja], um den Lernprozess durchzuführen. Wenn die Anwendung abgeschlossen ist, drücken Sie zum Beenden auf [OK]. - Seite 35 Schalten Sie die Zündung ein und führen Sie die Bremsenentlüftung wie erforderlich durch. Lesen Sie sorgfältig die auf dem Bildschirm angezeigten Bedienerinformationen. Beachten Sie, dass diese Funktion nicht während der Fahrt ausgeführt werden kann. Drehen Sie die linke vordere Auspuffschraube auf, wie auf dem Bildschirm angezeigt, und halten Sie das Bremspedal gedrückt.
-
Seite 36: Injektor
6.2.8 Injektor Wenn einzelne Einspritzdüsen erneuert werden, benötigt das Einspritzdüsen-Steuermodul die neuen Konfigurationswerte, damit die Einspritzdüse korrekt arbeitet. Schreiben Sie den tatsächlichen Einspritzdüsencode oder schreiben Sie den Code in der ECU auf den Einspritzdüsencode des entsprechenden Zylinders um, um die Einspritzmenge des Zylinders genauer zu steuern oder zu korrigieren. - Seite 37 Wählen Sie, wie in der nachstehenden Abbildung dargestellt, die Seriennummer des auszutauschenden Einspritzventils. Lesen Sie den 10-stelligen Sensorcode von der ausgetauschten Einspritzdüse ab, drücken Sie die [OK]-Taste, um das Eingabefeld aufzurufen und geben Sie die Identifikationsnummer ein. Drücken Sie [OK], um die Ausführung abzuschließen. Sie können die nächste Änderung des Injektorcodes vornehmen oder die Anwendung beenden.
-
Seite 38: Kopfleuchte
6.2.9 Kopfleuchte Scheinwerfer ist über die Scheinwerfer Wartung, Wartung und andere damit zusammenhängende Operationen (einschließlich AFS-Einstellung), und führen Sie dann diese Funktion für die Kalibrierung. (Nehmen Sie Jaguar als Beispiel). Wenn das Fahrzeug mit neuen Scheinwerfern ausgestattet ist, muss die Kalibrierung des Höhensensors für die Leuchtweitenregulierung durchgeführt werden. -
Seite 39: Luftfederung
6.2.10 Luftfederung Luftfederung: Nachdem die Wartung, der Austausch und andere Arbeiten am Sensor für die Aufhängungshöhe in allen Aspekten durchgeführt wurden, muss diese Funktion zum Lernen und Kalibrieren der Aufhängung ausgeführt werden. (Nehmen Sie den LandRover als Beispiel). In der Luftfederung gibt es mehrere Funktionslisten. Wählen Sie hier als Beispiel "Federungssystem - Luftfederung aufpumpen". -
Seite 40: Tpms
Wenn die Bedingungen erfüllt sind, geht das System in den Kommunikationszustand über, und die Luftfederung wird aufgepumpt, bis der Vorgang abgeschlossen ist, und das System fordert zum Ausschalten der Zündung auf. 6.2.11 TPMS Die TPMS-Servicefunktion umfasst die Anzeige von Sensor-IDs aus der ECU des Fahrzeugs, die Eingabe von TPMS-Sensor-Ersatz-IDs und die Prüfung von Sensoren (z. -
Seite 41: Klimagerät
auszuwählen. Wählen Sie den rechten Vorderradsensor gemäß dem Bildschirm aus. Lesen Sie die Eingabeaufforderung sorgfältig durch, geben Sie die 8-Bit-Sensorkennungen wie erforderlich ein und drücken Sie [OK]. Führen Sie nach bestandenem 8-Bit-Sensor-Identifikationstest einen spezifischen Straßentest durch. 6.2.12 Klimagerät Nachdem das Kältemittel, die Gebläsepumpe usw. in der Klimaanlage ausgetauscht wurden, funktioniert die Klimaanlage möglicherweise nicht mehr normal. -
Seite 42: Kraftstoffpumpe
wählen Sie das richtige Fahrzeug gemäß den Anweisungen auf dem Bildschirm. Wenn ein neuer Kältemittelverdichter installiert wird, ist das Einfahren des Kältemittelverdichters erforderlich. Schalten Sie die Zündung entsprechend der Aufforderung auf dem Bildschirm ein und drücken Sie OK, um die Aufforderung zur Betriebsinformation auf dem Bildschirm anzuzeigen. -
Seite 43: Motorleerlauf
Wählen Sie Kraftstoffpumpe aktivieren. Folgen Sie den Aufforderungen auf dem Bildschirm, bis der Vorgang abgeschlossen ist. Drücken Sie zum Beenden [OK]. 6.2.14 Motorleerlauf Diese Korrektur kann durchgeführt werden, wenn der Fehler der Leerlaufdrehzahl behoben ist. Stellen Sie die Motordrehzahl des Fahrzeugs bei Leerlaufdrehzahl ein. -
Seite 44: Stabilität Des Körpers
Drücken Sie die Taste [verringern] oder [erhöhen], um die Leerlaufdrehzahl des Motors einzustellen. Folgen Sie den Aufforderungen auf dem Bildschirm, bis der Vorgang abgeschlossen ist. Drücken Sie zum Beenden [OK]. 6.2.15 Stabilität des Körpers Lernen und Kalibrieren nach dem Austausch der Karosseriestabilitätskontrolleinheit und anderer zugehöriger Komponenten, wie z. -
Seite 45: Luftfilter
Drücken Sie [OK], um zum nächsten Schritt zu gelangen. Dieser Vorgang dauert so lange, bis Sie aufgefordert werden, den Befehl abzuschließen. Drücken Sie zum Beenden [OK]. 6.2.16 Luftfilter Der Motor ist ein sehr präzises Maschinenteil, und selbst die kleinsten Verunreinigungen führen zum Verschleiß des Motors. Daher muss die Luft durch den Luftfilter gefiltert werden, bevor sie in den Zylinder gelangt. -
Seite 46: Tür
Folgen Sie den Aufforderungen, bis die Anweisung zum Abschluss des Befehlsvorgangs erscheint. Drücken Sie zum Beenden [OK]. 6.2.17 Tür Nach der Reparatur oder dem Austausch des Fensterhebermotors müssen die entsprechenden Funktionen zur Kalibrierung durchgeführt werden (nehmen Sie Jaguar als Beispiel). ➢... -
Seite 47: Sitz
Die Position des Fensterglases kann durch diese Übung erlernt werden. Drücken Sie zum Beenden des Vorgangs die OK-Taste, bis der Bildschirm den Abschluss des Vorgangs meldet. 6.2.18 Sitz Nach der Reparatur oder dem Austausch des Sitzpositionsantriebsmotors müssen die entsprechenden Funktionen zur Kalibrierung durchgeführt werden (nehmen Sie Jaguar als Beispiel). -
Seite 48: Prüfung Der Batteriespannung
Das Programm setzt alle Positionswerte der Sitzachse des Fahrersitzmoduls auf die Standardwerte zurück. Alle adaptiven Werte zurücksetzen. Vergewissern Sie sich, dass der Bereich um den Sitz frei von Gegenständen ist, die die volle Bewegungsfreiheit behindern, und setzen Sie sich während des Betriebs nicht auf den Sitz. ➢... -
Seite 49: Dtc-Suche
ENTER. Drücken Sie in der Monitorübersicht ENTER, um das Diagnosemenü aufzurufen. Es werden alle 10 Modi von OBDII / EOBD unterstützt, wie z.B. Lesen aktueller Fehlercodes, Lesen anstehender Fehlercodes, Lesen permanenter Fehlercodes, Löschen von Fehlercodes, Lesen von Live-Daten, Lesen von Freeze Frames, Lesen von Fahrzeuginformationen, Lesen der IM-Bereitschaft, Lesen von Sauerstoffsensor-Daten, Lesen von On-Board-Monitor-Daten und Auslösen des Verdampfungssystem-Lecktests. -
Seite 50: Einrichtung
6.7 Einrichtung 6.7.1 Sprache Wählen Sie mit den Cursortasten das Symbol Setup auf dem Hauptbildschirm und drücken Sie ENTER. Wählen Sie Sprache und drücken Sie ENTER, um die Sprache einzustellen. 6.7.2 Maßeinheit Wählen Sie in der Werkzeugeinrichtung mit der Taste DOWN die Maßeinheit aus und drücken Sie ENTER, wobei Sie zwischen metrisch und imperial wählen können. -
Seite 51: Werksdaten Zurücksetzen
Wählen Sie in der Werkzeugkonfiguration mit der Abwärtstaste die Option Daten löschen und drücken Sie ENTER. Sie können die gespeicherten Protokolle oder die gespeicherten Datensätze löschen. 6.7.6 Werksdaten zurücksetzen Wählen Sie im Werkzeug-Setup mit der Nach-unten-Taste die Option Werksdaten-Reset und drücken Sie ENTER, woraufhin Sie den Hinweis erhalten: "Dieser Vorgang setzt alle Benutzerdaten zurück. -
Seite 52: Garantie
Person als dem Service Center des Herstellers verändert oder repariert wurde. 3) iCarsoft haftet nicht für zufällige Schäden oder Folgeschäden, die sich aus der Verwendung, dem Missbrauch oder der Montage des Diagnosetools ergeben. Einige Staaten lassen keine Beschränkungen der Dauer einer stillschweigenden Garantie zu, so dass die oben genannten Beschränkungen möglicherweise nicht auf Sie zutreffen. -
Seite 53: Update-Verfahren
Die Funktionen Software-Aktualisierung und Datendruck sind in derselben Anwendung enthalten, die iCarsoft_MSDIAG_PCClientKits heißt. 8.1 Update-Verfahren: 1) Laden Sie das Paket iCarsoft_MSDIAG_PCClientKits.exe von http://www.icarsoft.us oder von Ihrem Händler herunter. 2) Führen Sie das Installationspaket aus, klicken Sie einfach auf die Schaltfläche [Weiter], und schließen Sie die Installation ab. - Seite 54 3) PC/Laptop anschließen Schließen Sie den Scanner über ein Datenkabel an den PC an (wenn Sie einen TF-Kartenleser haben, können Sie das Update auch über den TF-Kartenleser durchführen), der PC erkennt eine weitere U-Disk. 4) Anwendung starten Führen Sie die Anwendung iCarsoft_MSDIAG_PCClientkits auf Ihrem PC aus.
-
Seite 55: Verfahren Für Den Datendruck
5) Upgrade Drücken Sie die Taste Download, um die Software-Aktualisierung zu starten. Wenn der Aktualisierungsvorgang abgeschlossen ist, wird eine Meldung über die erfolgreiche Aktualisierung angezeigt. 8.2 Verfahren für den Datendruck: 1) Daten speichern... - Seite 56 Der Benutzer kann die Taste [RECORD] drücken, um die Diagnosedaten wie Modulinformationen, Live-Daten, Fehler, Daten, Standbild und Fahrzeuginformationen usw. zu speichern. Die Daten werden als *.rex-Datei auf der TF-Speicherkarte gespeichert, diese Dateien können zur Erstellung von Diagnoseberichten durch die Anwendung iCarsoft_MSDIAG_PCClientKits verwendet werden.
- Seite 57 Klicken Sie auf die *.rex, um die Daten zum Bearbeitungsfeld hinzuzufügen [CLEAR]-Taste, um alle Daten im Bearbeitungsbereich zu löschen. [SAVE]-Taste, um alle Daten im Bearbeitungsbereich als Textdatei zu speichern. [PREVIEW]-Taste für die Druckvorschau. [PRINT]-Taste, um alle Daten im Bearbeitungsbereich zu drucken.
- Seite 59 Technische Fragen: iCarsoft Technology Inc. www.icarsoft.us www.icarsoft.com Verkauf: www.icarsoft-shop.de Alle Rechte vorbehalten...
