Markenzeichen iCarsoft, CR MAX sind Marken von iCarsoft Technology Inc. und in den Vereinigten Staaten und anderen Ländern eingetragen. Alle anderen Marken sind Marken oder eingetragene Marken der jeweiligen Inhaber. Informationen zum Urheberrecht Kein Teil dieses Handbuchs darf ohne vorherige schriftliche...
bitte an Ihren örtlichen Vertriebsmitarbeiter. Informationen zur Sicherheit Zu Ihrer eigenen Sicherheit und der Sicherheit anderer Personen sowie zur Vermeidung von Schäden am Gerät und an den Fahrzeugen, an denen es verwendet wird, ist es wichtig, dass die Sicherheitshinweise in diesem Handbuch von allen Personen, die das Gerät bedienen oder damit in Berührung kommen, gelesen und verstanden werden.
Seite 5
Personen führen kann. Sicherheitshinweise Die hierin enthaltenen Sicherheitshinweise beziehen sich auf Situationen, die iCarsoft bekannt sind. iCarsoft kann nicht alle möglichen Gefahren kennen, bewerten oder Ihnen Ratschläge geben.Sie müssen sich vergewissern, dass die angetroffenen Bedingungen oder Serviceverfahren Ihre persönliche Sicherheit nicht gefährden.
Seite 6
⚫ Halten Sie einen Feuerlöscher bereit, der für Benzin-, Chemie- und Elektrobrände geeignet ist. ⚫ Schließen Sie keine Prüfgeräte an oder trennen Sie sie ab, während die Zündung eingeschaltet ist oder der Motor läuft. ⚫ Halten Sie die Testausrüstung trocken, sauber und frei von Öl, Wasser oder Fett.
Seite 9
5.18 Tür ....................96 5.19 Sitz ....................98 6 Benutzer daten ..................101 Bilddateien ................. 101 Abspielen ................... 102 Benutzerhandbuch ..............106 Ausbildung ................106 Bericht ..................107 Position (DLC) ................107 7 Update ....................109 8 Shop Info .................... 111 Workshop-Infos ...............
Seite 10
14 Remote-Desk ................... 132 15 Über ....................134 16 Wartung und Service ..............135 16.1 Anweisungen zur Wartung ............ 135 16.2 Checkliste zur Fehlersuche ........... 136 16.3 Über die Batterieverwendung..........137 16.4 Service-Verfahren ..............138 16.4.1 Technische Unterstützung ..........138 16.4.2 Reparatur-Service ............
Verwendung dieses Handbuchs Dieses Handbuch enthält Anweisungen zur Verwendung des Geräts. Einige Abbildungen in diesem Handbuch können Module und optionale Ausrüstungen enthalten, die nicht in Ihrem System enthalten sind. Konventionen Die folgenden Konventionen werden verwendet. 1.1.1 Fettgedruckter Text Fett gedruckter Text wird verwendet, um auswählbare Elemente wie Schaltflächen und Menüoptionen hervorzuheben.
Beachten Sie die Menütitel und die Anweisungen auf dem Bildschirm, um die korrekte Optionsauswahl zu treffen.. 1.1.5 Operation Willkommen bei der Verwendung des Scan-Tools von iCarsoft, sollten Sie etwas tun, bevor Sie das Scan-Tool. ⚫ Zunächst überprüfen Sie bitte die Produktionsliste wie Scan-Tool und Zubehör bereits, wenn Sie das Paket öffnen, lesen Sie das...

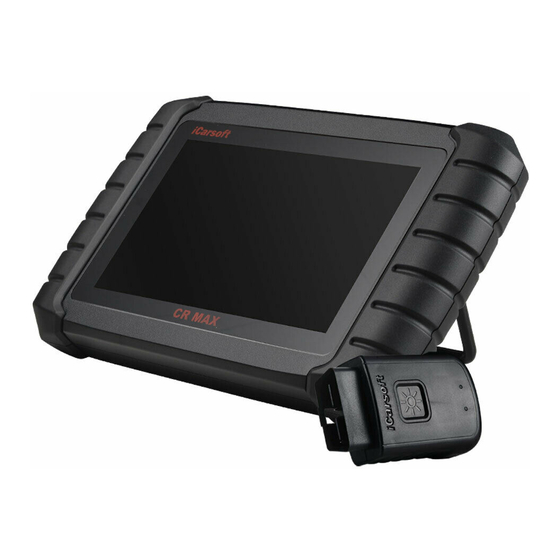

Allgemeine Einführung Wenn es um Ultraportabilität geht, ist CR MAX Ihr perfekter Begleiter. Ausgestattet mit einem schnellen Quad-Core-Prozessor bietet das CR MAX maximalen Komfort und eine schnelle Diagnose. Der intuitiv zu bedienende 7-Zoll-LCD-Touchscreen mit einer Auflösung von 1024 x 600 Pixeln ermöglicht eine mühelose Nutzung des Geräts.
Abbildung 2-2 Rückansicht des CR MAX Display Tablets Zusammenklappbarer Ständer - lässt sich von der Rückseite ausklappen, damit Sie das Display-Tablet freihändig bedienen können. Kühlkörper oder Lautsprecher. Abbildung 2-3 CR MAX Display-Tablet Oberansicht Mini-USB-Anschluss. USB-Anschluss (Wireless hat diese Schnittstelle, kabelgebunden hat diese Schnittstelle nicht) DB15-Pin Port - schließt das Hauptkabel an.
Das Display-Tablet kann von einer der folgenden Quellen mit Strom versorgt werden: ⚫ Internes Akkupaket ⚫ Fahrzeugleistung ⚫ Externe Stromversorgung Internes Akkupaket Das Display-Tablet kann mit dem internen, wiederaufladbaren Akku betrieben werden, der bei voller Ladung ausreichend Energie für etwa 5 Stunden Dauerbetrieb liefert.
2.2.1 Hauptkabel Das Hauptkabel verbindet das Display-Tablet mit dem Data Link Connector (DLC) des Fahrzeugs. Abbildung 2-4 Hauptkabel 2.2.2 Sonstiges Zubehör Mini-USB-Kabel Verbindet das Display-Tablet mit dem PC oder einem externen DC-Netzteil. Externer USB-Netzadapter Verbindet das Display-Tablet zusammen mit dem Mini-USB-Kabel mit dem externen Gleichstromanschluss zur Stromversorgung.
Drücken Sie die Sperr-/Einschalttaste an der oberen rechten Seite des Tablets, um das Gerät einzuschalten. Das System fährt hoch und zeigt den Sperrbildschirm an. Schieben Sie das Schloss-Symbol nach oben und unten, um das CR MAX Auftragsmenü aufzurufen. Abbildung 3-1 Beispiel für ein CR MAX Auftragsmenü Anwendungsschaltflächen Navigations-Schaltflächen Status-Symbole ANMERKUNG Der Bildschirm des Tablets ist beim Einschalten standardmäßig gesperrt.
um die Informationen im System zu schützen und Strom zu sparen. Fast alle Vorgänge auf dem Tablet werden über den Touchscreen gesteuert. Die Navigation auf dem Touchscreen ist menügesteuert, so dass Sie über eine Reihe von Auswahlmöglichkeiten und Fragen schnell das gewünschte Testverfahren oder die gewünschten Daten finden können.Detaillierte Beschreibungen der Menüstrukturen finden Sie in den Kapiteln zu den einzelnen Anwendungen.
Fehler Code entsprechend dem Fehlercode. Siehe Fehlercodeoperationen in Kapitel 11. Feedback und Online-Service von iCarsoft Unterstützun mit dem CR MAX Tablet. Siehe "Support" in Kapitel 12. Verwalten Sie die auf dem CR MAX Tablet installierte Anwendung und Datenbank. Uninstall Siehe Deinstallationsvorgänge in Kapitel Konfiguriert das Gerät für den Empfang von...
Nimmt einen Screenshot auf, wenn Sie Bildschirmfoto die angezeigten Informationen speichern möchten. CR MAX Kehrt zum Menü CR MAX Job zurück Startseite Ausschalten Vor dem Ausschalten des Display-Tablets muss die gesamte Fahrzeugkommunikation beendet werden. Ein erzwungenes Ausschalten, während das Tablet kommuniziert, kann bei einigen Fahrzeugen zu ECMProblemen führen.
Fahrzeugsteuerungssysteme zugreifen, wie z. B. Motor, Getriebe, Antiblockiersystem (ABS), Airbagsystem (SRS) und mehr. Erste Schritte Für die Diagnosevorgänge muss das CR MAX über das Hauptkabel mit dem DLC des Testfahrzeugs verbunden werden. 4.1.1 Layout des Fahrzeugmenüs Wenn das Tablet ordnungsgemäß mit dem Fahrzeug verbunden ist, ist die Plattform bereit, die Fahrzeugdiagnose zu starten.
Die Schaltflächen der Fahrzeughersteller zeigen die derzeit mit dem Tool kompatiblen Fahrzeugmarken an. Nachdem Sie die Kommunikation mit dem Fahrzeug hergestellt haben. Tippen Sie auf die Schaltfläche des gewünschten Herstellers, um eine Diagnosesitzung zu starten. Fahrzeug-Identifikation Das CR MAX-Diagnosesystem unterstützt zwei Methoden zur Fahrzeugidentifikation.
Ob "Autoidentifikation" oder "VIN-Identifikation" auf dem Bildschirm angezeigt wird, hängt vom Fahrzeugtyp ab. 4.2.1 Automatisches Erkennen Das CR MAX-Diagnosesystem verfügt über die neueste VIN-basierte Auto-VIN-Scan-Funktion zur Identifizierung von Fahrzeugen mit nur einer Berührung, die es dem Techniker ermöglicht, das Fahrzeug schnell zu identifizieren, alle diagnostizierbaren Steuergeräte des Fahrzeugs zu...
Seite 25
⚫ Automatische VIN-Identifizierung ➢ So führen Sie die VIN-Identifizierung durch Tippen Sie im CR MAX Auftragsmenü auf die Schaltfläche "Diagnose". Das Fahrzeugmenü wird angezeigt. Abbildung 4-3 Musterbildschirm zur VIN-Identifizierung 1 Wählen Sie die Fahrzeugmarke. Tippen Sie auf "Auto Identifizieren" und warten Sie, bis das Fahrzeug kommuniziert.
Seite 26
Sie mit dem CR MAX-Diagnosesystem die Fahrzeug-VIN manuell eingeben. ➢ So führen Sie die manuelle VIN-Eingabe durch Tippen Sie im CR MAX Auftragsmenü auf die Schaltfläche "Diagnose". Das Fahrzeugmenü wird angezeigt. Wählen Sie die Fahrzeugmarke. Wenn einige Fahrzeuge die automatische VIN-Code-Erkennung nicht unterstützen, müssen Sie...
Abbildung 4-6 Beispiel VIN-Eingabebildschirm 1 Tippen Sie auf das Eingabefeld und geben Sie die richtige VIN ein. Abbildung 4-7 Beispiel VIN-Eingabebildschirm 2 Tippen Sie auf OK. Das Fahrzeug wird identifiziert und der Bildschirm "Fahrzeugdiagnose" wird angezeigt. Tippen Sie auf Abbrechen, um die manuelle Eingabe zu beenden. 4.2.2 Fahrzeug auswählen In einigen Fällen kann das System, wenn der Benutzer die Fahrzeugmarke auswählt, ohne einen automatischen Scan der...
Seite 28
Abbildung 4-8 Beispiel eines Fahrzeugauswahlbildschirms 1 ➢ So führen Sie die Fahrzeugauswahl durch 1. Tippen Sie im CR MAX Auftragsmenü auf die Schaltfläche "Diagnose". Das Fahrzeugmenü wird angezeigt. 2. Tippen Sie auf die Fahrzeugmarke des Testfahrzeugs. 3. Tippen Sie auf die Option "Fahrzeugauswahl", um entsprechend den Bildschirmanweisungen eine Reihe von Auswahlen zu treffen, z.
Status-Informationsleiste Die Statusinformationsleiste am oberen Rand des Hauptbereichs zeigt die folgenden Elemente an: 1) Zurück-Taste - Kehrt zum CR MAX Auftragsmenü zurück. 2) Menütitel - zeigt die Menüüberschrift des Hauptbereichs an. 3) Spannungssymbol - zeigt den Spannungsstatus des Fahrzeugs an.
Anweisungen und andere Diagnoseinformationen an. 4.3.2 Bildschirm-Meldungen Bildschirmmeldungen erscheinen, wenn zusätzliche Eingaben erforderlich sind, bevor Sie fortfahren können. Es gibt drei Haupttypen von Bildschirmmeldungen: Bestätigung, Warnung und Fehler. Bestätigungsnachrichten Diese Art von Meldungen wird in der Regel als "Informationsbildschirm" angezeigt, der Sie darüber informiert, wenn Sie eine Aktion durchführen wollen, die nicht rückgängig gemacht werden kann, oder wenn eine Aktion eingeleitet wurde und Ihre Bestätigung erforderlich ist, um fortzufahren..
Fahrzeugdiagnoseinformationen wie Fehler- und Ereigniscodes sowie Live Daten für verschiedene Fahrzeugsteuersysteme wie Motor, Getriebe und ABS ab. Das Scan-Tool bietet fünf Diagnosemodi, die der Benutzer auswählen kann: Schnelltest, Auto-Scan, Steuergerät, Service und Schnelllöschung. Wie in der Abbildung unten gezeigt. Der Schnelllöschmodus hat die Form einer Schaltfläche.
Seite 32
Abbildung 4-12 Beispielbildschirm für den Schnelltest Linke Seite - Anzeige des Systemnamens des Fahrzeugsteuergeräts. Rechte Seite - Zeigt den Status des Fahrzeugsteuergeräts an. ◆ Störung | (2) : Zeigt an, dass der Fehlercode erkannt wurde; 2 steht für die Anzahl der festgestellten Fehler. ◆...
[ Zurück-Taste] - Kehrt zum vorherigen Bildschirm zurück oder beendet den automatischen Suchlauf. 4.4.2 Automatischer Scan Die Auto-Scan-Funktion führt einen umfassenden Scan der ECUs im Fahrzeugsystem durch, um DTCs zu lokalisieren und abzurufen. Geben Sie Auto Scan ein, das System scannt das System Ihres Fahrzeugs für Sie. Abbildung 4-13 Beispielbildschirm für die automatische Suche 4.4.3 Kontrolleinheit Mit dieser Option können Sie das gewünschte Steuersystem manuell...
Abbildung 4-14 Beispielbildschirm der Steuereinheit 4.4.4 Schnelles Löschen Schnelles Löschen der während des Diagnoseprozesses aufgezeichneten Fahrzeugfehlerinformationen. 4.4.5 Service Das Fahrzeugdiagnosetool bietet einen Zugang vom Diagnosemodus zur Servicefunktion. Sie können die Servicefunktion einfach aus dem Diagnosemodus auswählen, ohne zur Auswahl in das Servicemenü zurückzukehren.
Abbildung 4-15 Beispielbildschirm des Servicemenüs Diagnostischer Betrieb Mit dieser Option können Sie manuell ein gewünschtes Steuersystem zum Testen durch eine Reihe von Auswahlmöglichkeiten finden. Folgen Sie den menügesteuerten Verfahren und treffen Sie jedes Mal die richtige Auswahl; das Programm führt Sie nach der Auswahl zum Diagnosefunktionsmenü.
Modulinformationen - Lesen Sie die vollständigen Informationen zum elektronischen Systemmodul, wie z. B. VIN, Teilenummer, Version, Lieferant und Produktionsdatum des Steuergeräts. Fehlercode lesen - Liest den vollständigen Fehlercode des elektronischen Systemmoduls, zeigt den Status und die Beschreibung des Fehlercodes. Fehlerspeicher löschen - Löscht den kompletten Fehlercode des elektronischen Systemmoduls und die diagnostischen Informationen des Freeze Frames.
Abbildung 4-17 Beispielbildschirm mit Modulinformationen ◆ Fehlercodes lesen Mit dieser Funktion werden die DTCs aus dem Steuersystem des Fahrzeugs abgerufen und angezeigt. Der Bildschirm "Codes lesen" ist für jedes getestete Fahrzeug unterschiedlich. Bei einigen Fahrzeugen können auch Standbilddaten zur Ansicht abgerufen werden. Der Beispielbildschirm "Codes lesen"...
Seite 38
Funktionstaste ⚫ Speichern - Tippen Sie auf dieses Symbol, um die Informationen ü ber den Fehlercode zu speichern. ⚫ Zurück - Tippen Sie darauf, um zum vorherigen Bildschirm zurückzukehren oder die Funktion zu beenden. ⚫ –Tippen Sie auf dieses Symbol, um die Detailinformationen anzuzeigen.
Abbildung 4-20 Beispiel für den Bildschirm "Fehlercodes lesen" 3 ◆ Fehlercodes löschen Nachdem die abgerufenen Codes aus dem Fahrzeug gelesen und bestimmte Reparaturen durchgeführt wurden, können Sie die Codes mit dieser Funktion aus dem Fahrzeug löschen. Vergewissern Sie sich vor der Ausführung dieser Funktion, dass sich der Zündschlüssel des Fahrzeugs in der Stellung ON (RUN) befindet und der Motor abgestellt ist.
Seite 40
Wenn diese Funktion ausgewählt wird, zeigt der Bildschirm die Datenliste für das ausgewählte Modul an. Die für jedes Steuermodul verfügbaren Elemente variieren von einem Fahrzeug zum anderen. Die Parameter werden in der Reihenfolge angezeigt, in der sie vom ECM ü bertragen werden, daher sind Abweichungen zwischen den Fahrzeugen zu erwarten.
Seite 41
Abbildung 4-22 Musteransicht Datenbildschirm 2 Hauptteil ⚫ Namensspalte - zeigt die Parameternamen an. a) Kontrollkästchen - Tippen Sie auf das Kontrollkästchen auf der linken Seite des Parameternamens, um ein Element auszuwählen. Tippen Sie erneut auf das Kontrollkästchen, um die Auswahl des Elements aufzuheben.. b) Dropdown-Schaltfläche - Tippen Sie auf die Dropdown Schaltfläche rechts neben dem Parameternamen, um ein Untermenü...
Seite 42
3) Wellenformgrafikmodus - zeigt die Parameter in Wellenformgrafiken an. In diesem Modus können Sie mit zwei Fingern hinein- oder herauszoomen. 4) Digital Gauge Mode - zeigt die Parameter in Form einer digitalen Messkurve an. Funktionale Schaltflächen Im Folgenden werden die Funktionen der verfügbaren Schaltflächen auf dem Bildschirm Live-Daten beschrieben: ⚫...
Seite 43
◆ Betätigungsprüfung Die Funktion "Betätigungsprüfung" ermöglicht den Zugriff auf fahrzeugspezifische Teilsystemtests und die Durchführung von Komponententests. Die verfügbaren Testfunktionen variieren je nach Hersteller, Baujahr und Modell, und das Menü zeigt nur die verfügbaren Testoptionen an. Bei der Durchführung des Betätigungstests gibt das Prüfgerät den Befehl an die ECU, den Aktuator anzutreiben.
4.6.1 Allgemeines Verfahren ➢ So greifen Sie auf die OBDII/EOBD-Diagnosefunktionen zu 1. Tippen Sie im CR MAX Auftragsmenü auf die Schaltfläche "Diagnose". Das Fahrzeugmenü wird angezeigt. 2. Tippen Sie auf die Schaltfläche EOBD. Das Gerät stellt automatisch die Kommunikation mit dem Fahrzeug her, wie in der Abbildung...
Seite 45
Abbildung 4-25 Beispiel OBDII-Bildschirm 2 4. Wählen Sie unter der Option Protokoll ein bestimmtes Protokoll aus. Warten Sie, bis das OBDII-Diagnosemenü angezeigt wird. Abbildung 4-26 Beispiel OBDII-Diagnosemenü ANMERKUNG ○ Tippen Sie auf ,i ineben dem Funktionsnamen, um weitere Funktionen anzuzeigen Informationen. Wählen Sie eine Funktionsoption, um fortzufahren.
⚫ Live-Daten ⚫ Standbild ⚫ Fahrzeug-Informationen ⚫ O2-Monitor-Test ⚫ Bordseitiger Monitor ⚫ Verdampfungssystem (mode$8) ANMERKUNG Einige Funktionen werden nur von bestimmten Fahrzeugherstellern unterstützt.. 4.6.2 Funktionsbeschreibungen In diesem Abschnitt werden die verschiedenen Funktionen der einzelnen Diagnoseoptionen beschrieben: Codes lesen Wenn diese Funktion ausgewählt ist, zeigt der Bildschirm alle gespeicherten, ausstehenden und permanenten Codes an.
Seite 47
Codes mit niedrigerer Priorität überschreiben. Die Priorität des Codes bestimmt das Aufleuchten der MIL und das Verfahren zum Löschen des Codes. Die Hersteller ordnen die Codes unterschiedlich ein, daher sind Unterschiede zwischen den einzelnen Marken zu erwarten. Codes löschen Mit dieser Option werden alle emissionsbezogenen Diagnosedaten wie DTCs, Freeze-Frame-Daten und herstellerspezifische erweiterte Daten aus dem ECM des Fahrzeugs gelöscht.
Zeitpunkt des Auftretens des DTCs. Fahrzeug-Informationen Die Option zeigt die Fahrzeugidentifikationsnummer (VIN), die Kalibrierungsidentifikation (CID) und die Kalibrierungsprüfnummer (CVN) sowie andere Informationen des Testfahrzeugs an. O2-Monitor-Test Mit dieser Option können Sie auf den Wert des Sauerstoffmonitorsensors zugreifen und diesen anzeigen, der den Emissionsstatus des Fahrzeugs anzeigt.
Seite 49
Diagnosesymbolleiste, um die Anwendung direkt zu verlassen und zum CR MAX Auftragsmenü zurückzukehren. Sobald die Diagnoseanwendung nicht mehr mit dem Fahrzeug kommuniziert, ist es sicher, andere CR MAX-Anwendungen zu öffnen oder das CR MAX-Diagnosesystem zu verlassen und zum Startbildschirm des Android-Systems zurückzukehren.
Serviceleistungen Der Servicebereich wurde speziell dafür entwickelt, Ihnen einen schnellen Zugriff auf die Fahrzeugsysteme für verschiedene geplante Service- und Wartungsarbeiten zu ermöglichen. Der typische Servicebildschirm besteht aus einer Reihe von menügesteuerten Ausführungsbefehlen. Wenn Sie die Anweisungen auf dem Bildschirm befolgen, um die entsprechenden Ausführungsoptionen auszuwählen, die korrekten Werte oder Daten einzugeben und die erforderlichen Aktionen auszuführen, führt Sie das System durch die gesamte Durchführung der verschiedenen Wartungsarbeiten.
Am Beispiel von BMW: ➢ So führen Sie die ABS-Entlüftungsfunktionen aus 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf die Schaltfläche ABS-Entlüftung und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das BMW-Symbol.
Seite 52
Abbildung 5-2 Beispiel für die ABS-Entlüftungsfunktion Bildschirm 1 3. Sie können auf Automatische Identifizierung tippen, um die Fahrzeug-VIN-Informationen zu erfassen, und zur Bestätigung auf OK tippen. Oder Sie können auf Fahrzeugauswahl tippen, um das richtige Fahrzeug gemäß den Anweisungen auf dem Bildschirm auszuwählen.
Seite 53
5. Lesen Sie die Informationen auf dem Bildschirm sorgfältig durch und bereiten Sie sich entsprechend den Anforderungen auf dem Bildschirm vor. Nach Arbeiten an der Bremsanlage muss die Entlüftung der Bremsen durchgeführt werden. Abbildung 5-4 Beispielbildschirm der ABS-Entlüftungsfunktion 3 6. Entsprechende Vorbereitungen treffen, das Entlüftungsgerät anschließen und den Schalter einschalten.
Abbildung 5-6 Beispielbildschirm der ABS-Entlüftungsfunktion 5 8. Führen Sie im Folgenden das Abgasverfahren separat durch. Befolgen Sie die Anweisungen auf dem Bildschirm. Bis die Servicefunktion beendet ist. Abbildung 5-7 Beispielbildschirm der ABS-Entlüftungsfunktion 6 Ölrückstellung (OIL) Service Mit dieser Funktion können Sie das Motoröllebensdauer-System zurücksetzen, das ein optimales Ölwechselintervall in Abhängigkeit von den Fahrbedingungen und dem Klima des Fahrzeugs errechnet.
Seite 55
Am Beispiel von Benz. ➢ Einstellung der Fahrstrecke seit dem letzten Ölwechsel: 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Öl-Symbol und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf Benz-Symbol auf dem Bildschirm.
Seite 56
Abbildung 5-8 Beispielbildschirm der OIL-Funktion 1 5. Warten Sie auf die Kommunikation zwischen Fahrzeug und Gerät. Wenn die Datenstromschnittstelle erscheint, tippen Sie auf [Zurücksetzen], um zum nächsten Schritt zu gelangen. Abbildung 5-9 Beispielbildschirm der OIL-Funktion 2 6. Geben Sie den gewünschten Kilometerstand nach dem Ölwechsel ein und tippen Sie auf [OK], um zum nächsten Schritt zu gelangen, bis die Anwendung abgeschlossen ist.
Seite 57
Abbildung 5-10 Beispielbildschirm der OIL-Funktion 3 ➢ Stellen Sie die Anzahl der Tage seit dem letzten Ölwechsel ein: 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf die Schaltfläche Öl zurücksetzen und warten Sie auf den Bildschirm des Fahrzeugherstellers.
Seite 58
Abbildung 5-11 Beispielbildschirm der Funktion OIL 4 4. Warten Sie auf die Kommunikation zwischen Fahrzeug und Gerät. Wenn die Schnittstelle des Datenstroms erscheint, tippen Sie auf [Zurücksetzen], um zum nächsten Schritt zu gelangen. Abbildung 5-12 Beispielbildschirm der Funktion OIL 5 5.
Reaktivierung des EPB-Systems für Austausch und Initialisierung. Am Beispiel von Jaguar: ➢ So führen Sie EPB-Funktionen aus 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf die Schaltfläche EPB und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint.
Seite 60
Bildschirm auszuwählen. Siehe Fahrzeugidentifikation in Abschnitt 4.2 für weitere Informationen 4. Wählen Sie in der Funktionsliste "Elektronische Parkbremse - Kalibrierung der elektronischen Parkbremskupplung". Abbildung 5-14 Beispiel für den EPB-Funktionsbildschirm 1 5. Führen Sie den Vorgang Schritt für Schritt gemäß der Bildschirmanzeige aus, stellen Sie das Fahrzeug wie gewünscht auf die freie Rampe und warten Sie, bis die Bildschirmmeldung erfolgreich ist.
Seite 61
dass die Feststellbremse aktiviert ist und der Schalthebel sich im Gang N befindet. Betätigen Sie die Kupplung wie erforderlich, wenn der Motor läuft. Abbildung 5-16 Beispiel für den EPB-Funktionsbildschirm 3 7. Drücken Sie die Taste [OK] bis zum nächsten Schritt, bis die Kalibrierung erfolgreich ist, treten Sie das Kupplungspedal vollständig durch, wählen Sie den Leerlauf und lassen Sie das Kupplungspedal los.
Am Beispiel von Benz: ➢ So führen Sie die Funktionen der Drosselklappe aus 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol Gaspedal und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das Benz-Symbol.
Seite 63
Lernen Sie den Wert für den Drosselklappenanschlag ein. Wählen Sie die Option "Einlernen des Drosselklappenanschlags" in der Funktionsliste. Schalten Sie die Zündung des Fahrzeugs ein. Abbildung 5-19 Beispiel für den ETC-Funktionsbildschirm 1 5. Lesen Sie die Bedienermeldung auf dem Bildschirm, tippen Sieauf OK, um zum nächsten Schritt zu gelangen, und stellen Sie die Lernparameter wie gewünscht ein.
Betrieb der Einspritzdüse zu gewährleisten. ➢ So führen Sie Injektorfunktionen aus 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol Einspritzdüse und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das Land Rover-Symbol.
Seite 65
Abbildung 5-21 Probeninjektor-Bildschirm 1 5. Wenn der nächste Bildschirm zum Austausch einer einzelnen Einspritzdüse auffordert, benötigt das Einspritzdüsensteuerungsmodul einen neuen Konfigurationswert, damit die Einspritzdüse normal funktioniert. Abbildung 5-22 Beispiel Injektorfunktionsbildschirm 2 6. Lesen Sie die Bildschirmanweisungen sorgfältig durch, damit Sie die Informationen über den Code der Einspritzdüse kennen.
Seite 66
Abbildung 5-23 Bildschirm "Probeninjektor" 3 ANMERKUNG Während des Verfahrens muss der Motor ausgeschaltet sein. Und die Versorgungsspannung muss 12.5 V (Standard) betragen. Liegt die Spannung unter dem Standardwert, kann das Verfahren fehlschlagen. 7. Wählen Sie, wie in der nachstehenden Abbildung dargestellt, die Seriennummer der zu ersetzenden Einspritzdüse.
Abbildung 5-25 Musterbildschirm für Injektorfunktionen 5 9. Drücken Sie [OK], um die Ausführung abzuschließen. Sie können die nächste Änderung des Injektorcodes vornehmen oder die Anwendung beenden. Abbildung 5-26 Musterbildschirm für Injektorfunktionen 6 Lenkwinkelsensor (SAS) Service SAS: Kalibrierung des Lenkwinkelsensors (SAS), kalibriert das Lenkrad auf Geradeausfahrt oder kalibriert den SAS beim Austausch von Lenkungsteilen neu.
Wenn die Lenksäule oder das Kombiinstrument ausgetauscht oder die Software des Kombiinstruments aktualisiert wird, ist eine Kalibrierung der Lenksäule des Aufbausystems erforderlich. 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf SAS und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint.
Seite 69
Folgendes auszuwählen das richtige Fahrzeug gemäß den Anweisungen auf dem Bildschirm. Siehe Fahrzeugidentifikation in Abschnitt 4.2 für Einzelheiten. 4. Wählen Sie in der Funktionsliste "Karosseriesystem-Lenksäulenkalibrierung" und folgen Sie den Anweisungen auf dem Bildschirm. Die Liste kann je nach Fahrzeug variieren. Abbildung 5-27 Beispiel für SAS-Funktionsbildschirm 1 5.
Seite 70
6. Lesen Sie die 3 bis 10 Ziffern auf dem Etikett der Lenksäule nach Bedarf ab und geben Sie die Daten auf dem nächsten Bildschirm ein. Abbildung 5-29 Beispielhafter SAS-Funktionsbildschirm 3 7. Tippen Sie auf den Bildschirm, um die Tastatur aufzurufen, geben Sie 3 bis 10 Ziffern auf der Beschriftung der Lenksäule ein und tippen Sie dann auf OK, um fortzufahren.
Abbildung 5-31 Beispiel für einen SAS-Funktionsbildschirm 5 Batterie-Management-System (BMS) Service Das BMS (Battery Management System) ermöglicht es dem Scan-Tool, den Ladezustand der Batterie zu bewerten, den Ruhestrom zu überwachen, den Batteriewechsel zu registrieren und den Ruhezustand des Fahrzeugs zu aktivieren. ANMERKUNG Diese Funktion wird nicht von allen Fahrzeugen unterstützt.
Am Beispiel von BMW. ➢ So zeigen Sie den Batterieverlauf an 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf die Schaltfläche BMS und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das BMW-Symbol.
Seite 73
Abbildung 5-32 Beispiel einer BMS-Funktionsliste 5. Tippen Sie auf den Dienst, den Sie ausführen möchten. In diesem Fall handelt es sich um die Funktion 1: Anzeige der Entfernungsmessung beim letzten und vorletzten Batteriewechsel. Ein Hinweisbildschirm wird angezeigt. Abbildung 5-33 Beispiel BMS-Bildschirm 1 6.
Seite 74
Abbildung 5-34 Beispiel BMS-Bildschirm 2 7. Überprüfen Sie die Batteriekapazität und die angezeigten Informationen zum Batteriewechsel. Tippen Sie dann auf OK. Abbildung 5-35 Beispiel für den BMS-Bildschirm 3 ➢ So registrieren Sie den Batteriewechsel Tippen Sie auf den entsprechenden Dienst, den Sie ausführen möchten. In diesem Fall ist es die Funktion 2 Batteriewechsel registrieren.
Seite 75
Abbildung 5-36 Beispiel BMS-Bildschirm 4 Lesen Sie die Informationen auf dem Bildschirm aufmerksam durch und tippen Sie auf OK, um alle aufgelisteten Funktionen anzuzeigen Es werden vier Funktionen aufgeführt: Abbildung 5-37 Beispiel für einen BMS-Bildschirm 5 1) Batterieaustausch eingeben: Gleiche Kapazität 2) Batteriewechsel eingeben: Höhere/geringere Kapazität 3) Batteriewechsel eingeben: Wechsel von normaler Bleibatterie (weißes Gehäuse) zu AGM-Batterie (schwarzes Gehäuse).
Seite 76
Abbildung 5-38 Beispiel eines BMS-Funktionsbildschirms 6 Nehmen wir als Beispiel die Funktion 1. 1) Lesen Sie sorgfältig die Informationen auf dem Bildschirm und warten Sie auf den Akku Austausch von Komponenten.. Abbildung 5-39 Beispiel BMS-Bildschirm 7 2) Sobald der Code akzeptiert wurde und der Austausch abgeschlossen ist.
Abbildung 5-40 Beispiel für einen BMS-Bildschirm 8 Dieselpartikelfiltern (DPF) Service Mit der DPF-Funktion können Sie zahlreiche Funktionen für das Dieselpartikelfiltersystem durchführen. Das Tool verwaltet die DPF-Regeneration, das Einlernen des Austauschs von DPF-Komponenten und das Einlernen des DPF nach dem Austausch des Motorsteuergeräts. Das ECM überwacht den Fahrstil und wählt einen geeigneten Zeitpunkt für die Regeneration aus.
Seite 78
Am Beispiel von Land Rover: ➢ So führen Sie die DPF-Funktionen aus Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. Tippen Sie auf das DPF-Symbol und warten Sie auf die Anzeige des Fahrzeugherstellers. Tippen Sie dann auf dem Bildschirm auf das Land Rover-Symbol.
Seite 79
Abbildung 5-41 Beispiel für das DPF-Wartungsfunktionsmenü 1 Lesen Sie die Anweisungen auf dem Bildschirm zu den Bedingungen für die dynamische Regeneration des Dieselpartikelfilters sorgfältig durch, und achten Sie besonders darauf, dass dieser Vorgang von zwei Personen durchgeführt werden muss. Abbildung 5-42 Beispiel DPF-Servicefunktion Bildschirm 2 Befolgen Sie die Anweisungen auf dem Bildschirm Schritt für Schritt, und starten Sie das Fahrzeug, um etwa 15 Minuten lang mit einer Geschwindigkeit von mehr als 40 km zu fahren.
Seite 80
Abbildung 5-43 Beispielbildschirm der DPF-Wartungsfunktion 3 Das Programm liest die Temperatur des Motors, und wenn die Motortemperatur 60 ℃ erreicht, drücken Sie die OK-Taste. Abbildung 5-44 Beispielbildschirm der DPF-Wartungsfunktion 4 Nachfolgende Verfahren zwingen das Motormanagementsystem, eine Regeneration des Dieselpartikelfilters durchzuführen.
Abbildung 5-45 Beispielbildschirm der DPF-Wartungsfunktion 5 Die Regeneration ist abgeschlossen, wenn angezeigt wird, dass die Rußmasse im Partikelfilter nun einen akzeptablen unteren Grenzwert erreicht hat. Zu diesem Zeitpunkt können Sie anhalten und die Zündung ausschalten. Abbildung 5-46 Beispielbildschirm der DPF-Wartungsfunktion 6 10.
Seite 82
➢ So führen Sie die Funktionen des Scheinwerfers aus 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol Scheinwerfer und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das Jaguar-Symbol.
wie erforderlich still und drücken Sie [OK], um die Systemkalibrierung durchzuführen. Dieser Vorgang dauert 30 Sekunden. Abbildung 5-48 Beispiel für den Bildschirm 2 der Stirnlampe 2 6. Warten Sie, bis auf dem Bildschirm die Meldung "Anwendung abgeschlossen" erscheint, um den Vorgang abzuschließen, und drücken Sie [OK], um den Vorgang zu beenden.
Seite 84
Beispiel "Federungssystem - Luftfederung aufpumpen". ➢ So führen Sie die Funktionen der Luftfederung aus Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. Tippen Sie auf das Symbol Luftfederung und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das Land Rover-Symbol.
Seite 85
Lesen Sie die Betriebsinformationen auf dem Bildschirm aufmerksam durch. Mit dieser Routine wird das Fahrgestellmodul in den Normalbetrieb versetzt, wodurch die Luftfederung aufgepumpt wird. Befolgen Sie das Verfahren und wählen Sie [OK], um fortzufahren. Abbildung 5-51 Beispielbildschirm für Luftfederungsfunktionen 2 ANMERKUNG Während des Verfahrens muss der Motor ausgeschaltet sein, und die Versorgungsspannung muss 12,5 V (Standard) betragen.
Seite 86
Abbildung 5-52 Beispielbildschirm der Luftfederungsfunktion 3 Wenn die Bedingungen erfüllt sind, geht das System in den Kommunikationszustand über, und die Luftfederung wird aufgepumpt. Während dieses Vorgangs wird das Programm aufgepumpt und der Bildschirm ändert sich. Sie können auch auf die Schaltfläche Schaltfläche Abbrechen zum Verlassen.
Nach Abschluss dieser Anwendung ist eine spezifische Straßenprüfung erforderlich, gefolgt von der Anwendung zur Bestätigung des Reifendrucküberwachungssystems. Tippen Sie im CR MAX Auftragsmenü auf das Symbol Service. Tippen Sie auf das TPMS-Symbol und warten Sie auf die Anzeige des Fahrzeugherstellers. Tippen Sie dann auf dem Bildschirm auf das Jaguar-Symbol.
Seite 88
Ersetzen Sie den Reifendrucksensor, um zum nächsten Schritt zu gelangen. Abbildung 5-55 Beispiel TPMS-Funktionsbildschirm 1 Auf dem Bildschirm wird der Anfangswert des aktuellen Sensorcodes angezeigt, und drücken Sie auf OK, um mit dem nächsten Schritt fortzufahren. Nehmen Sie den Austausch des rechten Vorderradsensors als Beispiel.
Seite 89
Abbildung 5-57 Beispiel TPMS-Funktionsbildschirm 3 Lesen Sie die Aufforderung auf dem Bildschirm aufmerksam durch, die Ihnen sagt, wie Sie den 8-stelligen Sensor-Identifikationscode erhalten. Abbildung 5-58 Beispiel TPMS-Funktionsbildschirm 4 Lesen Sie den 8-stelligen Sensoridentifikationscode vom Ersatzsensor ab.
Seite 90
Abbildung 5-59 Beispiel eines TPMS-Funktionsbildschirms. 5 Geben Sie die 8-Bit-Sensorkennungen wie gewünscht ein und drücken Sie [OK]. Abbildung 5-60 Beispiel TPMS-Funktionsbildschirm 6 Führen Sie nach bestandenem 8-Bit-Sensor-Identifikationstest einen spezifischen Straßentest durch.
Seite 91
Abbildung 5-61 Beispiel eines TPMS-Funktionsbildschirms 7 Bestätigen Sie nach dem Fahrzyklus die Anwendung des Reifendruckkontrollsystems. Abbildung 5-62 Beispielbildschirm für TPMS-Funktionen 8 ANMERKUNG Das Fahrzeug muss mindestens 15 Minuten lang bei ausgeschalteter Zündung stillstehen, damit die Sensoren in den Ruhezustand versetzt werden.
Am Beispiel von Benz:: ➢ So führen Sie die Funktionen zum Zurücksetzen des Getriebes aus Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. Tippen Sie auf das Symbol Getriebe und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das Benz-Symbol.
Seite 93
Abbildung 5-63 Beispiel für den Bildschirm zum Zurücksetzen des Getriebes 1 Im nächsten Schritt wählen Sie "Anpassungswerte der Schaltvorgänge" und setzen den Anpassungswert des Gangs zurück. Abbildung 5-64 Beispiel für den Bildschirm zum Zurücksetzen des Getriebes 2 Stellen Sie die Zündung auf "Ein". Befolgen Sie dann die Anweisungen auf dem Bildschirm, lesen Sie die Informationen zur Bedienerführung sorgfältig durch und entscheiden Sie, ob der Anpassungswert zurückgesetzt werden soll;...
Abbildung 5-65 Beispiel für den Bildschirm zum Zurücksetzen des Getriebes 3 Tippen Sie auf Ja und das Gerät sendet Anweisungen, bis der Vorgang abgeschlossen ist. Abbildung 5-66 Beispiel für einen Bildschirm zum Zurücksetzen des Getriebes 4 5.13 Klimaanlagen Service Nachdem das Kältemittel, die Gebläsepumpe usw. in der Klimaanlage ausgetauscht wurden, funktioniert die Klimaanlage möglicherweise nicht mehr normal.
Seite 95
Am Beispiel von Benz: ➢ So führen Sie die Servicefunktionen für die Klimaanlage aus 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol Klimaservice und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das Symbol Benz.
Seite 96
Abbildung 5-68 Beispielbildschirm für die Klimatisierungsfunktion 6. Tippen Sie auf die Schaltfläche OK, um zum nächsten Schritt zu gelangen und das Fahrzeug wie gewünscht auszuführen. Drücken Sie weiterhin die OK-Taste, bis die Anweisung zum Abschluss des Vorgangs erscheint. Abbildung 5-69 Beispielbildschirm der Klimatisierungsfunktion 3 7.
Am Beispiel von Benz: ➢ So führen Sie die Luftfilterfunktionen aus 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol "Luftfilter" und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das Symbol Benz.
Seite 98
Fahrzeugidentifikation in Abschnitt 4.2. 4. Führen Sie das Zurücksetzen des Luftfilter-Lernwertes durch. Abbildung 5-71 Muster-Luftfiltersieb 1 5. Bildschirmaufforderung: Einlernvorgang nach Austausch der Komponente "Luftfilter", Drücken Sie OK, um fortzufahren. Abbildung 5-72 Muster-Luftfiltersieb 2 6. Folgen Sie den Aufforderungen, bis die Anweisung zum Abschluss des Befehlsvorgangs erscheint.
➢ So führen Sie aus Aktivieren Sie die Funktionen der Kraftstoffpumpe: 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol "Kraftstoffpumpe" und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das Symbol Benz.
Seite 100
auszuwählen. Weitere Informationen finden Sie unter Fahrzeugidentifikation in Abschnitt 4.2. 4. Wählen Sie Kraftstoffpumpe aktivieren. Folgen Sie den Bildschirmanweisungen für den nächsten Schritt. Abbildung 5-74 Beispielbildschirm für die Kraftstoffpumpe 1 ANMERKUNG Voraussetzungen für den Einlernprozess: Zündung eingeschaltet, Verbrennungsmotor steht, Gaspedal nicht betätigt. Bitte stellen Sie den Motor ab! 5.
Abbildung 5-75 Beispiel für den Bildschirm der Kraftstoffpumpe 2 6. Warten Sie, bis der Bildschirm anzeigt, dass die Anwendung abgeschlossen ist. Drücken Sie [OK] zum Beenden. Abbildung 5-76 Beispielbildschirm der Kraftstoffpumpe 3 5.16 Motor im Leerlauf Diese Korrektur kann durchgeführt werden, wenn der Fehler der Leerlaufdrehzahl behoben ist.
Seite 102
➢ Zum Ausführen der Motorleerlauffunktionen: 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol "Motorleerlauf" und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint. Tippen Sie dann auf dem Bildschirm auf das Symbol Benz. Warten Sie auf die Fahrzeugkommunikation.
Seite 103
Abbildung 5-78 Beispiel für die Motorleerlauffunktion Bildschirm 2 6. Die Leerlaufdrehzahl des Motors kann im nächsten Schritt eingestellt werden. Tippen Sie auf [+] oder [-], um die Leerlaufdrehzahl des Motors einzustellen. Abbildung 5-79 Beispielbildschirm der Motorleerlauffunktion 3 7. Folgen Sie den Aufforderungen auf dem Bildschirm, um die Zündung ein- oder auszuschalten, bis der Vorgang abgeschlossen ist.
Am Beispiel von Benz: ➢ Zur Durchführung von Körperstabilitätsfunktionen: 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol "Karosseriestabilität" und warten Sie auf die Anzeige des Fahrzeugherstellers. Tippen Sie dann auf dem Bildschirm auf das Symbol Benz.
Seite 105
Fahrzeugidentifikation in Abschnitt 4.2. 4. Wählen Sie auf dem Bildschirm die Option "Lernprozess" und schalten Sie die Zündung ein. Abbildung 5-81 Bildschirm 1 der Funktion Probenkörperstabilität 1 5. Lesen Sie die Aufforderungsinformationen auf dem Bildschirm sorgfältig durch. Bevor Sie diesen Vorgang durchführen, vervollständigen Sie das BAS-Bremsassistenzsystem und ersetzen Sie die ESP- und BAS-Presseinheiten und andere Komponenten.
Vorgang dauert so lange, bis Sie aufgefordert werden, den Befehl abzuschließen. Abbildung 5-83 Funktionsbildschirm 3 der Probenkörperstabilität 3 7. Drücken Sie zum Beenden [OK]. Abbildung 5-84 Funktionsbildschirm "Stabilität des Probenkörpers" 4 5.18 Tür Nach der Reparatur oder dem Austausch des Fensterhebermotors müssen die entsprechenden Funktionen zur Kalibrierung durchgeführt werden.
Seite 107
Einklemmschutz und eine Touch-Up-Funktion ermöglicht. Die Position des Türfensters kann durch Ausführen dieser Routine gelernt werden. 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol "Tür" und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint.
Abbildung 5-86 Beispiel für Türfunktion Bildschirm 2 6. Drücken Sie zum Beenden des Vorgangs die OK-Taste, bis der Bildschirm den Abschluss des Vorgangs meldet. Abbildung 5-87 Musterbildschirm für Türfunktionen 3 5.19 Sitz Nach der Reparatur oder dem Austausch des Sitzpositionsantriebsmotors müssen die entsprechenden Funktionen zur Kalibrierung durchgeführt werden.
Seite 109
Die folgende Routine setzt alle Werte der Sitzachsenposition für das Fahrersitzmodul auf die Standardwerte zurück. 1. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche Serviceanwendung. 2. Tippen Sie auf das Symbol "Sitz" und warten Sie, bis der Bildschirm des Fahrzeugherstellers erscheint.
Seite 110
Abbildung 5-89 Beispielbildschirm für Sitzfunktionen 2 6. Vergewissern Sie sich, dass der Bereich um den Sitz frei von Gegenständen ist, die die volle Bewegungsfreiheit behindern, und setzen Sie sich während des Betriebs nicht auf den Sitz. Abbildung 5-90 Beispielbildschirm der Sitzfunktion 3 7.
Die verschiedenen Modelle haben unterschiedliche Menümodi. Dieses Handbuch dient als Referenz. Alles, was hier steht, ist verbindlich. Sollte sich die Funktion des Produkts erhöhen oder verringern, gilt das aktuelle Produkt. Benutzer daten Die Anwendung Benutzerdaten dient zum Speichern, Drucken und Überprüfen der gespeicherten Dateien.
Abbildung 6-2 Beispielbildschirm Abspielen Im Abschnitt " Abspielen " können Sie Diagnosedaten, Live-Daten und Fehlercodes des Systems anzeigen. ➢ So zeigen Sie Live-Daten an: 1. Tippen Sie in der Anwendung "Benutzerdaten" auf das Symbol " Abspielen ". Auf dem Bildschirm wird die Datenliste mit Diagnosedaten, Live-Daten und Fehlercodes angezeigt.
Seite 113
2. Wählen Sie eine Liste aus, und der Bildschirm öffnet die Schnittstelle für die Datenflussaufzeichnung. Abbildung 6-4 Beispiel-Wiedergabebildschirm 1 3. Aktivieren Sie das Kontrollkästchen in der unteren rechten Ecke jeder Liste, tippen Sie auf die Schaltfläche in der oberen rechten Ecke, um die PDF-Ausgabefunktion auszuführen oder zu löschen.
Seite 114
weiterhin nach oben und unten blättern und löschen. Abbildung 6-6 Beispiel für den Wiedergabebildschirm 3 2) Nachdem die Anpassung abgeschlossen ist, tippen Sie auf die Schaltfläche in der oberen rechten Ecke, woraufhin eine Schnittstelle zur Ausgabe des Berichts im PDF-Format erscheint. Geben Sie den Dateinamen, das Fahrzeug, den Kunden und den Fahrer ein und drücken Sie auf die Schaltfläche "Speichern".
Seite 115
Abbildung 6-8 Bildschirmbeispiel für die Wiedergabe 5 4) Nach Abschluss des Speichervorgangs wird auf dem Bildschirm eine Meldung angezeigt, dass die Speicherung erfolgreich war, und der Benutzer wird über den Speicherpfad des Berichts informiert. Abbildung 6-9 Bildschirmbeispiel für die Wiedergabe 5 5)...
Abbildung 6-10 Bildschirmbeispiel für die Wiedergabe 7 Benutzerhandbuch Im Abschnitt "Benutzerhandbuch" können die Benutzer das CR MAX-Benutzerhandbuch, die Kurzanleitung, die Erstellung eines Berichts, die Durchführung von Rückmeldungen usw. einsehen. Abbildung 6-11 Beispielbildschirm des Benutzerhandbuchs Ausbildung Der Schulungsbereich bietet Videos von Betriebsanwendungen zur...
ErleichterungKunden die Bedienfunktionen von CR MAX schnell zu verstehen. Abbildung 6-12 Beispielhafter Trainingsbildschirm Bericht In der Option Bericht können Sie den Bericht über die Fahrzeugdaten in der Wiedergabe nach der Ausgabe der PDF-Datei anzeigen. Abbildung 6-13 Beispielhafter FAQ-Bildschirm Position (DLC)
Seite 118
Mit dieser Funktion wird die Position des Data Link Connectors (DLC) angegeben, die durch A, B, C, D bzw. E dargestellt wird. Abbildung 6-14 Beispielbildschirm DLC-Standort...
Abbildung 7-1 Beispielhafter Aktualisierungsbildschirm - – f r CR MAX ① Navigation und Bedienelemente ⚫ Home-Taste - Rückkehr zum CR MAX Auftragsmenü. ⚫ Alle aktualisieren - lädt alle verfügbaren Updates herunter. ⚫ Suchleiste - Suche nach bestimmten Aktualisierungselementen durch Eingabe des Dateinamens.
Seite 120
So aktualisieren Sie die Software und die Datenbanke 1. Stellen Sie sicher, dass das Display-Tablet an eine Stromquelle mit stabilem Internetzugang angeschlossen ist. 2. Tippen Sie im Auftragsmenü von CR MAX auf die Schaltfläche "Aktualisieren" oder tippen Sie auf die erhaltene Aktualisierungsbenachrichtigung oder auf das Symbol "Aktualisieren"...
⚫ Wenn Sie nur einen oder einige der Einträge aktualisieren möchten, tippen Sie auf das Symbol Aktualisieren Sie die Schaltfläche in der rechten Spalte der jeweiligen Position(en). 4. Tippen Sie auf die Schaltfläche Pause, um die Aktualisierung zu unterbrechen. Tippen Sie auf Fortsetzen, um die Aktualisierung fortzusetzen.
Dokumente angezeigt werden. Abbildung 8-1 Muster-Workshop-Informationsblatt ➢ So bearbeiten Sie das Informationsblatt zum Workshop Tippen Sie im CR MAX Auftragsmenü auf die Anwendung Shop-Info. Wählen Sie Workshop-Informationen. Tippen Sie auf jedes Feld, um die entsprechenden Informationen einzugeben. Tippen Sie auf die Schaltfläche "Speichern" in der oberen rechten Ecke,...
Testfahrzeug-Historiendatensätzen zu korrelieren. ➢ So erstellen Sie ein Kundenkonto 1. Tippen Sie im CR MAX Auftragsmenü auf die Anwendung Shop-Info. 2. Wählen Sie Kundeninfo. 3. Wenn ein Kunde Kundeninformationen hinzufügt, tippen Sie die Schaltfläche Konto hinzufügen in der oberen...
Seite 124
Schaltfläche "Zurück" in der oberen linken Ecke, um die Seite ohne Speichern zu verlassen. ➢ So bearbeiten Sie ein Kundenkonto 1. Tippen Sie im CR MAX Auftragsmenü auf die Anwendung Shop-Info. 2. Wählen Sie Kundeninfo. 3. Wählen Sie ein Kundenkonto aus, indem Sie auf die entsprechende Namenskarte tippen.
Verwenden Sie die Funktion Kundennotiz, um einen Kundentextsatz hinzuzufügen. ➢ So rufen Sie den Kundenhinweis auf 1. Tippen Sie im CR MAX Auftragsmenü auf die Anwendung Shop-Info. 2. Wählen Sie Kundeninfo oder Fahrzeuggeschichte. 3. Wählen Sie ein Kundenkonto aus, indem Sie auf die entsprechende Namenskarte tippen.
Abbildung 8-4 Musterbildschirm für Kundennotizen ➢ So fügen Sie eine Notiz in Kundennotizen hinzu 1. Rufen Sie Kundennotizen auf. Ein Bearbeitungsfenster wird angezeigt. 2. Tippen Sie auf die Titelleiste, um einen Titel für die Notiz einzugeben. 3. Tippen Sie auf das leere Feld darunter, um eine Textnotiz oder Bemerkung zu bearbeiten.
Seite 127
Abbildung 8-5 Beispielbildschirm für die Fahrzeughistorie ➢ So aktivieren Sie eine Testsitzung für das aufgezeichnete Fahrzeug 1. Tippen Sie im CR MAX Auftragsmenü auf die Anwendung Shop-Info. 2. Fahrzeuggeschichte auswählen 3. Oder tippen Sie auf die Miniaturansicht des Fahrzeugdatensatzes, um den Datensatz anzuzeigen.
ändern. ➢ So stellen Sie die Einheit ein 1. Tippen Sie im CR MAX Job Menü auf die Anwendung Einstellungen. 2. Tippen Sie in der linken Spalte auf die Option Einheit. 3. Wählen Sie die gewünschte Maßeinheit, metrisch oder imperial. Ein Häkchen wird rechts neben der gewählten Einheit angezeigt.
MAX-Anwendung einstellen. ➢ So stellen Sie die Sprache ein 1. Tippen Sie im CR MAX Job Menü auf die Anwendung Einstellungen. 2. Tippen Sie in der linken Spalte auf die Option Sprache. 3. Tippen Sie auf das Kontrollkästchen auf der rechten Seite, um die gewünschte Sprache auszuwählen.
Sie wird über einen Schiebeschalter gesteuert. Schalten Sie den Schalter ein, sichert das Diagnosegerät automatisch die Diagnosedateien des Diagnosesystems. Abbildung 9-3 Beispielhafter Datenprotokoll-Bildschirm ➢ So passen Sie die Einstellungen für das Datenprotokoll an 1. Tippen Sie im CR MAX Job Menü auf die Anwendung.
Netzwerkeinstellungen auswählen. ➢ So passen Sie die WIFI-Einstellung an 1. Tippen Sie im CR MAX Job Menü auf die Anwendung Einstellungen. 2. Tippen Sie in der linken Spalte auf die Option WIFI. 3. Wechseln Sie zur Schnittstelle für die WiFi-Einstellungen von Android und wählen Sie das verfügbare Netzwerk aus, um das...
Mit dieser Option können Sie die Einstellung der Bildschirmsperrzeit für das Diagnosesystem ändern. ➢ So passen Sie die Einstellung für den Bildschirmschlaf an 1. Tippen Sie im CR MAX Job Menü auf die Anwendung Einstellungen. 2. Tippen Sie in der linken Spalte auf die Option Ruhezustand des Bildschirms.
Mit dieser Option können Sie die Einstellungen für die Fahrzeugklassifizierung ändern. ➢ So passen Sie die Einstellung für den Bildschirmschlaf an 1. Tippen Sie im CR MAX Job Menü auf die Anwendung Einstellungen. 2. Tippen Sie auf die Option Fahrzeug sortiert nach in der linken Spalte.
Android-Gerät angezeigt. ➢ So aktivieren Sie die App Switcher-Funktion 1. Tippen Sie im CR MAX Job Menü auf die Anwendung Einstellungen. 2. Tippen Sie in der linken Spalte auf die Option Systemeinstellungen. 3. Rufen Sie den Bildschirm mit den Einstellungen des Android-Hintergrundsystems auf und passen Sie die Einstellungen des Betriebssystems an, einschließlich Bildschirmsperre,...
Mit dieser Option können Sie die Werkseinstellungen wiederherstellen. ➢ So stellen Sie die Werkseinstellungen wieder her 1. Tippen Sie im CR MAX Job Menü auf die Anwendung Einstellungen. 2. Tippen Sie in der linken Spalte auf die Option Werkseinstellungen wiederherstellen.
Seite 136
Abbildung 9-7 Beispielbildschirm zum Wiederherstellen der Werkseinstellungen...
Abbildung 10-1 Beispiel für einen Quick Link-Bildschirm ➢ So öffnen Sie einen Quick Link Tippen Sie im CR MAX Auftragsmenü auf die Anwendung Quick Link. Der Bildschirm der Anwendung Quick Link wird angezeigt. Wählen Sie eine Website-Miniaturansicht aus dem Hauptbereich aus.
Code auszuwählen. ➢ So rufen Sie den Fehlercode auf Tippen Sie im CR MAX Auftragsmenü auf die Anwendung Fehlercode. Die Seite Der Bildschirm der Anwendung Fehlercode wird angezeigt. Schieben Sie nach oben und unten, um das gewünschte Modell und den Code auszuwählen.
Sie das Produkt über das Internet registrieren, wenn Sie es zum ersten Mal verwenden. Die Support-Anwendung ist mit dem Servicekanal und den Online-Communities von iCarsoft verbunden, die den schnellsten Weg zur Problemlösung bieten und es Ihnen ermöglichen, Beschwerden oder Hilfeanfragen einzureichen, um direkten Service und Support zu erhalten.
Seite 140
Datenprotokoll automatisch gespeichert. Wählen Sie das Kontrollkästchen hinter dem Protokoll, können Sie löschen, können Sie auch Informationen Feedback geben. Abbildung 12-2 Beispiel Datenprotokoll Bildschirm 1 Aktivieren Sie das Kontrollkästchen hinter dem Protokoll, Sie können mehrere Protokolle gleichzeitig auswählen, und tippen Sie auf die Schaltfläche "Löschen"...
,+" tippen, um bis zu 3 Fotos zusammen einzureichen. Uninstall In diesem Bereich können Sie die auf dem CR MAX Diagnosesystem installierten Softwareanwendungen verwalten. Wählen Sie diesen Bereich, um einen Verwaltungsbildschirm zu öffnen, auf dem Sie alle verfügbaren Fahrzeugdiagnoseanwendungen überprüfen können.
Support-Programm, einen einfachen, schnellen und sicheren Fernsteuerungsbildschirm. Verwenden Sie diese Anwendung, um Ad-hoc-Fernsupport von iCarsoft-Supporttechnikern zu erhalten, indem Sie ihnen erlauben, Ihr CR MAX-Tablet auf ihrem PC über die TeamViewer-Software zu steuern. Stellen Sie sicher, dass das Tablet mit dem Internet verbunden ist,...
Seite 143
➢ So erhalten Sie Fernsupport von einem Partner 1. Schalten Sie das Tablet ein. 2. Tippen Sie im CR MAX Job Menü auf die Anwendung Remote Desk. Der TeamViewer-Bildschirm wird angezeigt und die Geräte-ID wird generiert und angezeigt. 3. Ihr Partner muss die Fernsteuerungssoftware auf seinem Computer installieren, indem er das TeamViewer-Vollprogramm online herunterlädt (http://www.teamviewer.com ), und dann die Software...
Seriennummer des CR MAX angezeigt. ➢ Zur Überprüfung der CR MAX-Produktinformationen unter Über 1. Tippen Sie im CR MAX Job Menü auf die Anwendung Einstellungen. 2. Tippen Sie auf die Option Über in der linken Spalte. Der Bildschirm mit den Produktinformationen wird auf der rechten Seite angezeigt.
Wartung und Service 16.1 Anweisungen zur Wartung Im Folgenden finden Sie Hinweise zur Wartung Ihrer Geräte und zu den zu treffenden Vorsichtsmaßnahmen. ⚫ Verwenden Sie ein weiches Tuch und Alkohol oder einen milden Fensterreiniger, um den Touchscreen des Tablets zu reinigen. ⚫...
⚫ Achten Sie darauf, dass das Ladegerät nicht mit leitenden Gegenständen in Berührung kommt. ⚫ Betreiben Sie das Tablet nicht in der Nähe von Mikrowellenherden, schnurlosen Telefonen und einigen medizinischen oder wissenschaftlichen Geräten, die das Signal stören oder verhindern könnten. 16.2 Checkliste zur Fehlersuche A.
Support von iCarsoft oder an Ihren örtlichen Händler. 16.3 Über die Batterieverwendung Ihr Tablet wird von einem integrierten Lithium-Ionen-Polymer-Akku betrieben. Das bedeutet, dass Sie Ihren Akku im Gegensatz zu anderen Akkutechnologien aufladen können, ohne dass die Autonomie Ihres Tablets aufgrund des "Akku-Speicher-Effekts", der bei diesen Technologien auftritt,...
⚫ Email: support@icarsoft.com 16.4.2 Reparatur-Service Sollte es notwendig sein, Ihr Gerät zur Reparatur einzusenden, laden Sie bitte das Reparaturservice-Formular von www.iCarsoft.com herunter und füllen Sie es aus. Die folgenden Informationen müssen enthalten sein: ⚫ Name der Kontaktperson ⚫ Rücksendeadresse ⚫...
Schicken Sie das Gerät an Ihren örtlichen Vertreter, wenden Sie sich bitte an Ihren Händler. 16.4.3 Andere Dienstleistungen Sie können das optionale Zubehör direkt bei den autorisierten Werkzeuglieferanten von iCarsoft und/oder bei Ihrem örtlichen Händler oder Vertreter erwerben. Ihre Bestellung sollte die folgenden Informationen enthalten:: ⚫ Kontaktinformationen ⚫...
Seite 150
ANMERKUNG Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen.
18.1 Eingeschränkte einjährige Garantie ICarsoft Technology Inc. (das Unternehmen) garantiert dem Erstkäufer dieses CR MAX-Diagnosegeräts, dass, sollte dieses Produkt oder ein Teil davon bei normaler Nutzung durch den Verbraucher und unter normalen Bedingungen einen Material- oder Verarbeitungsfehler aufweisen, der innerhalb eines Jahres zu einem Produktausfall führt. (1) Jahr ab Kaufdatum werden solche Defekte nach Wahl des Unternehmens repariert oder ersetzt (mit neuen oder überholten Teilen), ohne dass für Teile oder Arbeit, die...
Seite 152
direkt mit dem Defekt zusammenhängen, Kosten anfallen. Das Unternehmen haftet nicht für beiläufig entstandene Schäden oder Folgeschäden, die sich aus der Verwendung, dem Missbrauch oder der Montage des Geräts ergeben. In einigen Staaten ist eine Begrenzung der Dauer einer stillschweigenden Garantie nicht zulässig, so dass die oben genannten Einschränkungen möglicherweise nicht auf Sie zutreffen.
Seite 153
Technische Fragen: iCarsoft Technology Inc. www.icarsoft.us www.icarsoft.com Verkauf: www.icarsoft-shop.de Alle Rechte vorbehalten...
