Bedienungsanleitung
Tragfähigkeitstabellen
Tragfähigkeitstabelle für Gabeln
GL-4
GL-8
GL-10
GL-12
Ausleger
Anweisungen zum Positionieren der Last
1 Bestimmen Sie das Gewicht der Last und ihren
Lastschwerpunkt.
2 Stellen Sie mit Hilfe der folgenden Tabelle fest,
ob die Maschine das Gewicht der Last an der
jeweiligen Position auf dem Ausleger tragen
kann.
3 Befestigen Sie den Hebeschäkel im
gewünschten Loch des Auslegers.
30
12 in 14 in
30 cm 35 cm
500 lb 500 lb
227 kg 227 kg
400 lb 400 lb
181 kg 181 kg
350 lb 350 lb
159 kg 159 kg
350 lb 350 lb
159 kg 159 kg
Genie Lift
Zweite Auflage • Erster Druck

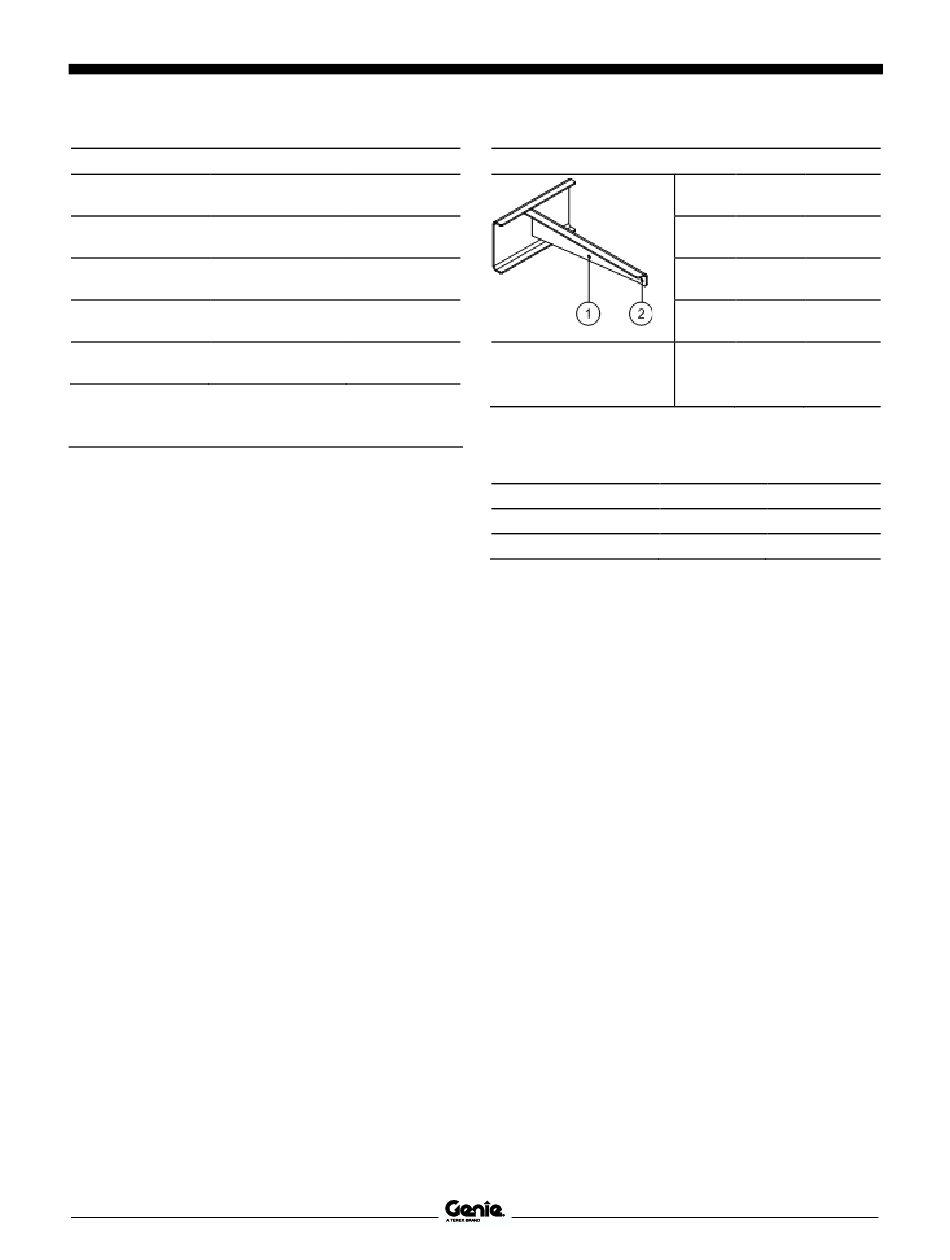

Tragfähigkeitstabelle für Ausleger
1 Hinteres Loch
2 Vorderes Loch
Maximale Lastschwerpunkte
(Abstand ab Schlittenvorderseite)
Gabeln:
Ladeplattform:
Ausleger:
™
Modell Vorderes Hinteres
Loch Loch
GL-4 500 lb 500 lb
227 kg 227 kg
GL-8 400 lb 400 lb
181 kg 181 kg
GL-10 350 lb 350 lb
159 kg 159 kg
GL-12 350 lb 350 lb
159 kg 159 kg
14 in 35 cm
14 in 35 cm
20 in 51 cm
Teile-Nr. 1314200GRGT
