Wieland podis CON-Serie Montageanleitung

Montageanleitung (Original)

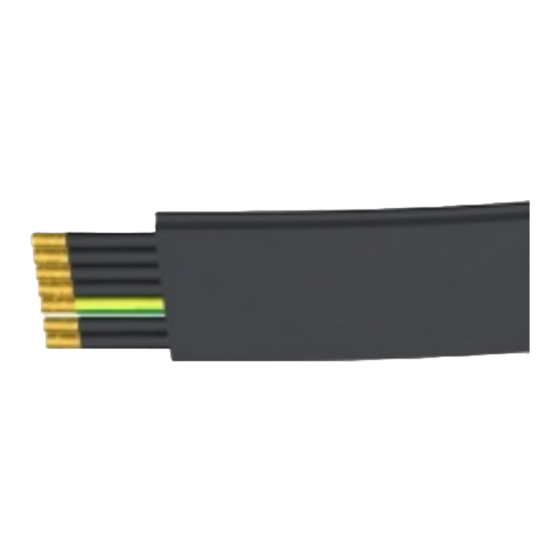

podis® CON Flachleitung
podis® CON 7G4, podis® CON 5G6, podis® CON 5G16
Personal, welches dieses Gerät installiert und in Betrieb nimmt oder wartet, muss diese
Anleitung gelesen und verstanden haben.
WAR NUNG
• Elektrische Installationen, Inbetriebnahme- und Wartungsarbeiten dürfen nur von
ausgebildeten Elektrofachkräften mit einschlägiger Unfallverhütungs-Ausbildung und
unter Beachtung der gültigen Vorschriften durchgeführt werden.
• Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen Vorschriften
entsprechen.
• Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden.
Nicht unter Last anschließen oder trennen!
•
• Vor der Arbeit am Flachleitungsenergiebus und an angeschlossenen Komponenten, die
Flachleitung und Anschlusskomponenten sicher vom Versorgungsnetz trennen.
1 Funktionsbeschreibung
Die Energiebussysteme podis® CON 7G4, podis® CON 5G6, podis® CON 5G16 ermöglichen die
dezentrale Energieverteilung in großen Maschinen und Anlagen. Sie sind leicht und schnell
zu installieren und sicher im Betrieb.
Zum Anschluss an Verteilerklemmen in Schaltschränken, an Einspeiseboxen, an das
Verteilermodul oder zum Anschluss der Leitungsendstücke muss die Flachleitung an den
Enden abgemantelt werden.

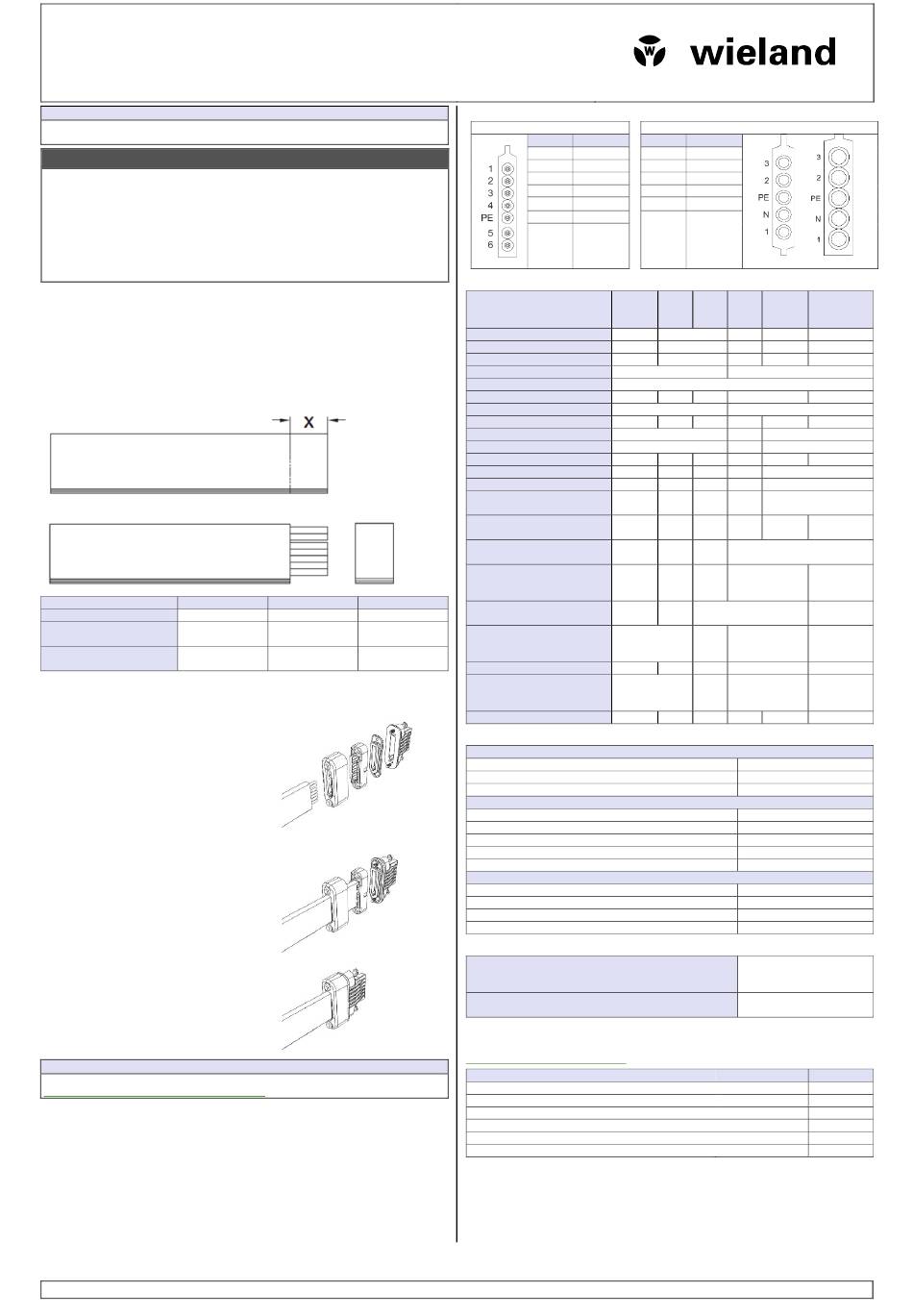

2 Abmanteln der Leitungsenden
Abmantellänge (X mm) 7G4
Leitungsendstück 19 mm
Verteilermodul 50 mm
Endeinspeisebox
Klemmenblöcke im > 50mm
Schaltschrank 1)
1) abhängig von spezifischen Anschlussbedingungen
3 Montage der Leitungsendstücke
1. Führen Sie das Konterstück mit
Druckstück über die abgemantelte
Flachleitung.
Zur leichteren Handhabung können die
Lamellen im Druckstück nach außen
gedrückt werden.
2. Führen Sie das abgemantelte Ende der
Flachleitung in die Dichtung und das
Endstück ein.
Die Öffnungen im Endstück sind
entsprechend der Kabelkontur kodiert.
3. Ziehen Sie beide Klemmschrauben fest.
Ein Trainingsvideo zum Abmanteln und Anbringen des Leitungsendstücks finden Sie unter:
https://www.youtube.com/watch?v=oLoFVR-LJ-w
4 Leitungen
Zugelassene Flachleitungen:
EVA 7G4 00.709.0504.1 VDE 7723
XLPE 7G4 00.729.0504.1 UL 1277 TC-ER
PVC 7G4 00.704.0504.1 UL 1277 TC-ER, cUR
XPE 5G6 00.729.0305.1 UL 1277 TC-ER, cUR
XPE 5G16 00.729.0307.1 UL 1277 TC-ER, cUR
Li2HH 5G16 00.770.0307.1 B2ca-s1a-d1-a1
LS0H 5G16 00.771.0307.1 B2ca-s1a-d1-a1
XPE 5G16 00.710.0307.1 VDE 8848, Cca-s1-d2-a1
Doc. # BA000220 – 04/2022 (Rev. C)
HINW EIS
5G6 5G16
26-30 mm 25-30 mm
– 90 mm
> 50 mm > 90 mm
HINW EIS
Wieland Electric GmbH
Brennerstraße 10 – 14
96052 Bamberg
Phone +49 951 9324-0
Fax +49 951 9324-198
info@wieland-electric.com
www.wieland-electric.com
Leiterzuordnung der Flachleitung
podis® CON 7G4
Leiter
1
2
3
4
PE
5
6
5 Technische Daten
Kabeltyp
Nennspannung U [V]
N
Nennspannung U [V]
0
Nennspannung nach UL [V]
Aderkennzeichnung
Mantelfarbe
Mantelmaterial
Leiterklasse
Biegeradius, statisch [mm]
Leitungsbreite [mm]
Leitungshöhe [mm]
Leitungsgewicht pro km [kg]
Min. Montagetemperatur [°C]
Max. Montagetemperatur [°C]
Max. Oberflächentemperatur
[°C]
Kältelagerung nach EN 60068-2-
1
Kältelagerung nach VDE 276-
604
Flammwidrig
nach EN 50265-2-1
nach EN 6033-2
Flammwidrig nach UL1685 und
CAN/CSA C22.2 No.2556
Raucharm
nach EN 50268-2
nach EN 61034
Ölbeständig nach EN 60811-2-1
Halogenfrei
nach EN 50267-2-3
nach EN 60754
BPVO Klasse
6 Bestellinformationen
Leitungsendstücke
Leitungsendstück 7G4
Leitungsendstück 5G6
Leitungsendstück 5G16
Werkzeuge
Schraubendreher-Bit PH1
Kabelschere
Kabelmesser podis® CON 7G4
Kabelmesser podis® CON 5G6
Kabelmesser podis® CON 5G16
Befestigungselemente
für podis® CON 7G4
für podis® CON 5G6, 5G16, Kunststoff
für podis® CON 5G16, Edelstahl
für podis® CON 5G16 und Installationsrohr 20 mm, Edelstahl 05.601.2519.0
7 Zulassung
UL
cUR
8 Dokumente
Weitere Informationen und Bedienungsanleitungen finden Sie unter:
https://eshop.wieland-electric.com/
Dokument
Bedienungsanleitung Anschlussmodul 7-polig
Bedienungsanleitung Flachleitungsabgang 7-polig
Systemhandbuch
Bedienungsanleitung Anschlussmodul 5-polig
Bedienungsanleitung Anschlussmodul 5-polig
Bedienungsanleitung Einspeisebox 5-polig
podis® CON Flachleitung
podis® CON 5G6, podis® CON 5G16
Farbe Leiter Farbe
schwarz 3 grau
schwarz 2 schwarz
schwarz PE grün/gelb
schwarz N blau
1
grün/gelb braun
schwarz
schwarz
EVA XLPE PVC XPE
7G4 7G4 7G4 5G6
750 --- 1000
450 --- 690
--- 600 600
Ziffern
schwarz
Gummi TPE PVC Copolymer
5
18 100 30 38
35 43
6 7,5
440 465 460 700
-5 5 5 5
50 50 50 70
90 90 90 90
96 h – – –
-40 °C
– – –
– – –
– – FT-4
Meth. 2
nein –
ja – –
ja –
E – – B2ca
Z5.562.7553.1
Z6.563.6053.0
Z6.563.6553.0
06.502.5200.0
F0.000.0051.9
95.350.1100.0
95.350.0800.0
95.350.1000.0
05.562.3000.0
07.432.8100.0
05.601.2519.0
PQUR.E480715
QPOR.E301973
QPOR.E492844
QPOR7.E301973
podis® CON 7G4
podis® CON 7G4
podis® CON 7G4
podis® CON 5G6
podis® CON 5G16
podis® CON 5G16
XPE Li2HH,
5G16 LS0H 5G16 /
5G25
1000 1000
690 690
600 ---
farbig
Polyolefine
6
60 69
48
11,5
1270 1270 / 1500
5
70
90
–
-15 °C
ja ja
ja
ja ja
ja
– –
ja ja
ja
Cca B2ca
Dok.-Nr.
BA000337
BA000224
BA000372
BA001058
BA000844
BA000845
1 DE
