Wieland gesis GST18 Montageanleitung

Montageanleitung (Original)
gesis® GST18®

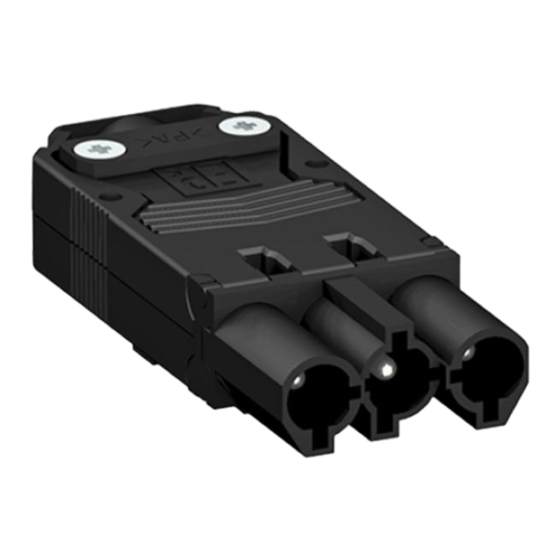

GST18® Steckverbinder 3...6-polig, Anschlusstechnik Schraube
• Alle Komponenten des gesis® Systems dürfen nur von geschulten Elektrofachkräften
installiert, in Betrieb genommen und gewartet werden.
Personal, das diese Komponenten installiert, in Betrieb nimmt oder wartet, muss diese
•
Anleitung gelesen und verstanden haben.
• Die einschlägigen Normen, Richtlinien, Vorschriften und Bestimmungen des jeweiligen
Landes sind zu beachten.
Ggf. erforderliche Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen
•
Vorschriften entsprechen.
• Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden.
• Im Falle eines Defekts senden Sie die Komponente zurück an Wieland Electric.
Verwenden Sie keine Komponenten von Drittherstellern. Für Schäden, die aus
•
Kombination mit Komponenten von Drittherstellern resultieren, wird keine
Gewährleistung übernommen.
• Bewahren Sie diese Anleitung für spätere Eingriffe gut auf.
• Keine Verwechslungsgefahr mit Systemen gemäß IEC 60309, IEC 60320 oder IEC 60906
bzw. mit nationalen Stecker- und Steckdosensystemen für den Hausgebrauch.
Verwechselbarkeit zwischen Installationssteckverbindersystemen verschiedener
•
Hersteller wird nicht automatisch durch Übereinstimmung mit der EN 61535 verhindert.
• Die Kompatibilität mit Produkten von Fremdherstellern kann nicht gewährleistet
werden.
Installationssteckverbinder sind kein Ersatz für nationale Stecker- / Steckdosensysteme
•
für den Hausgebrauch.
• In leicht zugänglichen Bereichen müssen ungenutzte Steckverbindungen mit
Verschlussstücken versehen werden.
1 Zugentlastungsbereich und Anschlussquerschnitt
GST18i3 Standard-Zugentlastung (92.93x.3/4x53.x): ZE-Bereich 6,5 ... 10,5 mm
GST18i3 Hohe Zugentlastung
GST18i4 Standard-Zugentlastung (92.94x.3x53.x):
GST18i5 Standard-Zugentlastung (92.95x.4x53.x):
GST18i5 Hohe Zugentlastung
GST18i6 Standard-Zugentlastung (92.96x.0358.1): ZE-Bereich 11,5 ... 15,5 mm
GST18i6 Hohe Zugentlastung
Allgemein:
• Ein Anschluss pro Pol.
Anschlussquerschnitt Standard-Zugentlastung 0,75 ... 2,5 mm².
•
• Anschlussquerschnitt hohe Zugentlastung 0,75 ... 4 mm².
Feindrähtige Adern können ohne Aderendhülse verwendet werden.
•
Feindrähtige Adern 4 mm² können nicht mit Aderendhülse verwendet werden.
•

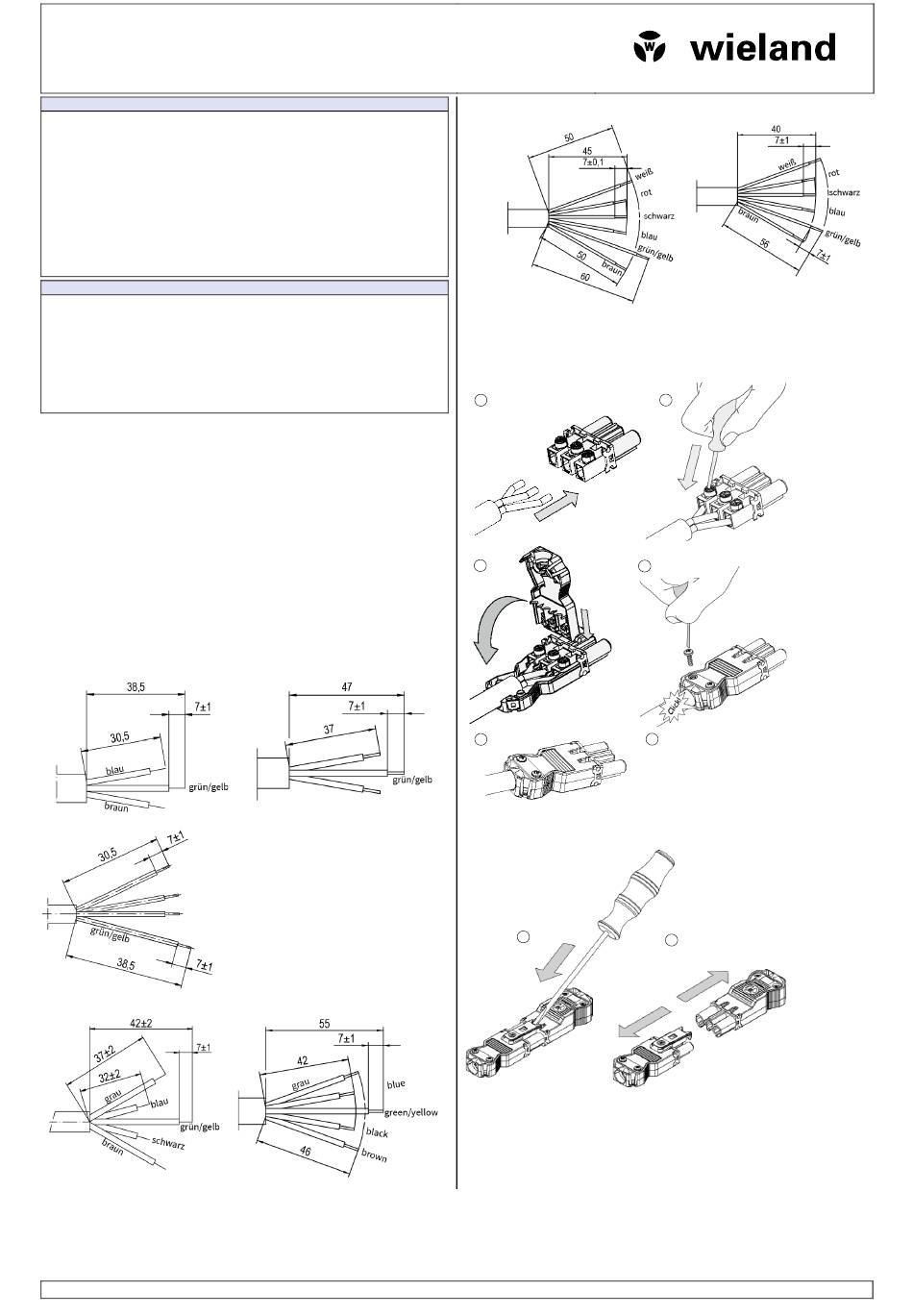

2 Abmantel- und Abisolierlängen
Alle folgenden Angaben in mm.
2.1 GST18i3
Standard-Zugentlastung
2.2 GST18i4 – Standard-Zugentlastung
2.3 GST18i5
Standard-Zugentlastung
Doc. # BA000180 – 06/2022 (Rev. F)
HINW EISE
VORSICH T
(92.93x.5/6x53.x): ZE-Bereich 10,5 ... 14,5 mm
ZE-Bereich 6,8 ... 11,5 mm
ZE-Bereich 7,0 ... 13,5 mm
(92.95x.5x53.x): ZE-Bereich 11,5 ... 15,5 mm
(92.96x.0158.1): ZE-Bereich 10,0 ... 12,0 mm
Hohe Zugentlastung
Hohe Zugentlastung
Wieland Electric GmbH
Brennerstraße 10 – 14
96052 Bamberg
Phone +49 951 9324-0
Fax +49 951 9324-198
info@wieland-electric.com
www.wieland-electric.com
2.4 GST18i6
Standard-Zugentlastung
3 Montage am Beispiel GST18i3
Gehen Sie bei 4...6-poligen Steckverbindern identisch vor. Beachten Sie die Polbelegung.
Verwenden Sie für die Montage einen Schraubendreher der Größe PZ1.
Verwenden Sie bei Einbauteilen und Snap-in mit Schraubanschluss das gleiche
Drehmoment.
1
3
Montage der
Zugentlastung
5
4 Demontage
1
gesis® GST18®
Hohe Zugentlastung
2
Drehmoment:
0,5 ... 0,7 Nm
4
Drehmoment:
0,5 ... 0,7 Nm
6
Prüfen Sie optisch, ob die Zugentlastung
die Leitung umschließt und die
Gehäuseelemente richtig geschlossen
sind.
2
1 DE
