GRAUPNER Micro Show Flyer Bauanleitung Seite 18

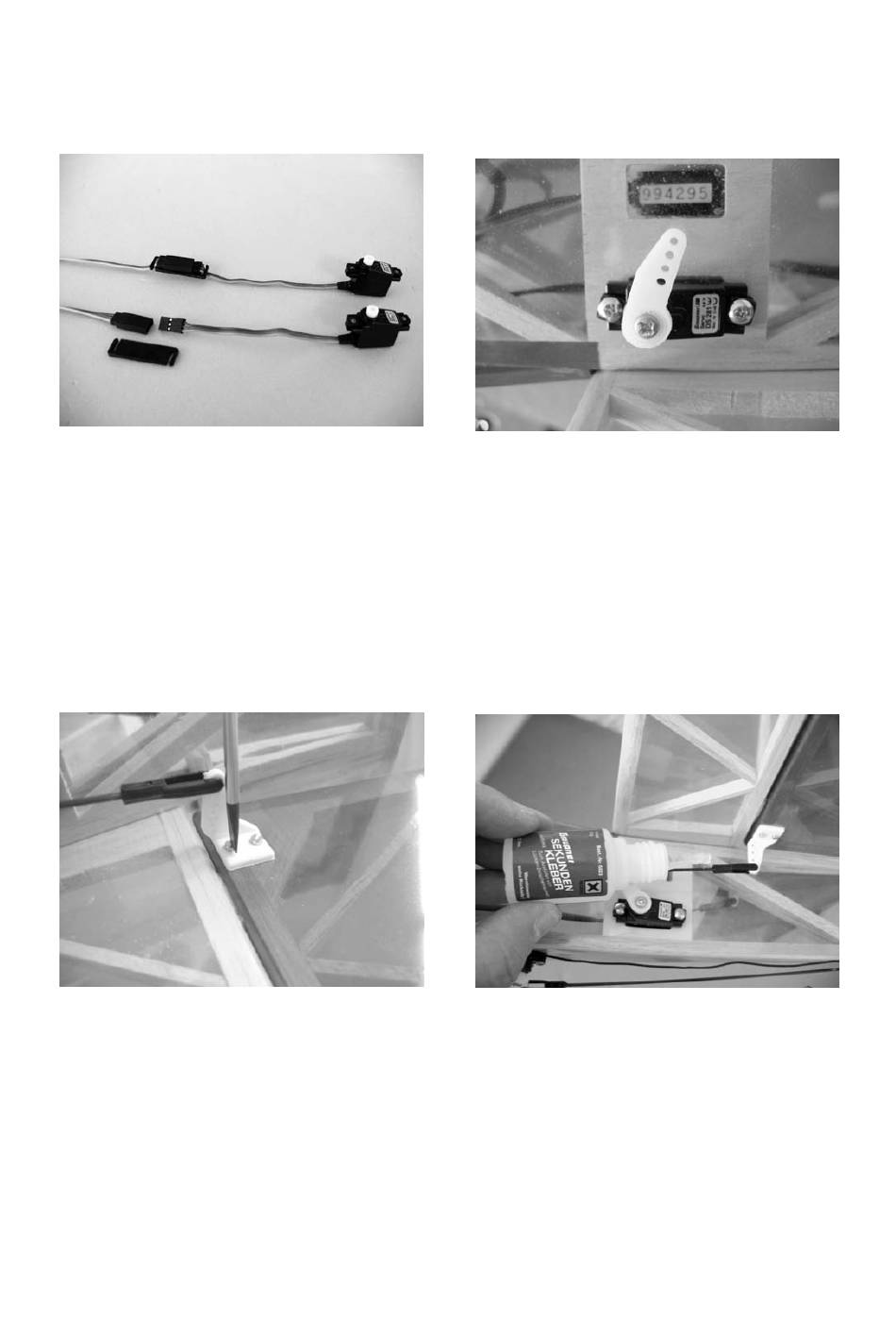

vorgesehenen Öffnungen eingesteckt, vorgebohrt und angeschraubt, wie bei den
Querruderservos.
Achtung: linkes Servo in untere und rechtes Servo in obere Öffnung einbauen!
Um die Servos in Neutralstellung zu bringen, muss die Fernsteuerung in Betrieb
genommen werden. Beim rechten Servo wird der Servoarm um ein Raster nach
hinten und beim linken Servo wird der Servoarm um ein Raster außer der Mitte,
nach vorne, aufmontiert. Ruderhorn (11,12) zum Servoarm ausrichten und durch
Höhenruder (6) mit Ø 1,7 mm bohren, mit Gegenplatte (13) und M 1,7 Schrauben
(14) zusammenschrauben. Gabelkopf (15) auf Servoarm und auf Ruderhorn (11,12)
außen einhängen. Gestänge (16) (Kohlestab) entsprechend ablängen, leicht
anschleifen, in Gabelkopf (15) einstecken, ausrichten das Ruder auf Null stellen und
mit Sekundenkleber einkleben.
Seitenruder (8) in Seitenleitwerk (7) mit den Patentscharnieren (10) einkleben.
Seitenruderservokabel wie beim Höhenruderservo verlängern und in die im Rumpf
(1) unten vorgesehene Öffnung einschrauben. Servo in Mittelstellung bringen,
Servoarm rechts (von oben gesehen) rechtwinklig zur Flugzeuglängsachse
anschrauben. Ruderhorn (11) ausrichten nach Servoarm, mit Ø 1,7 mm bohren, mit
Gegenplatte (13) und den Schrauben (14) befestigen. Gabelkopf (15) auf Servoarm
außen und auf Ruderhorn (11) ins 3. Loch von unten einhängen. Gestänge (16)
(Kohlestab) entsprechend ablängen, leicht anschleifen, in Gabelkopf (15) einstecken,
ausrichten, Ruder auf Null stellen und mit Sekundenkleber einkleben.
